請教高手一個INVERTER前端電路的原理

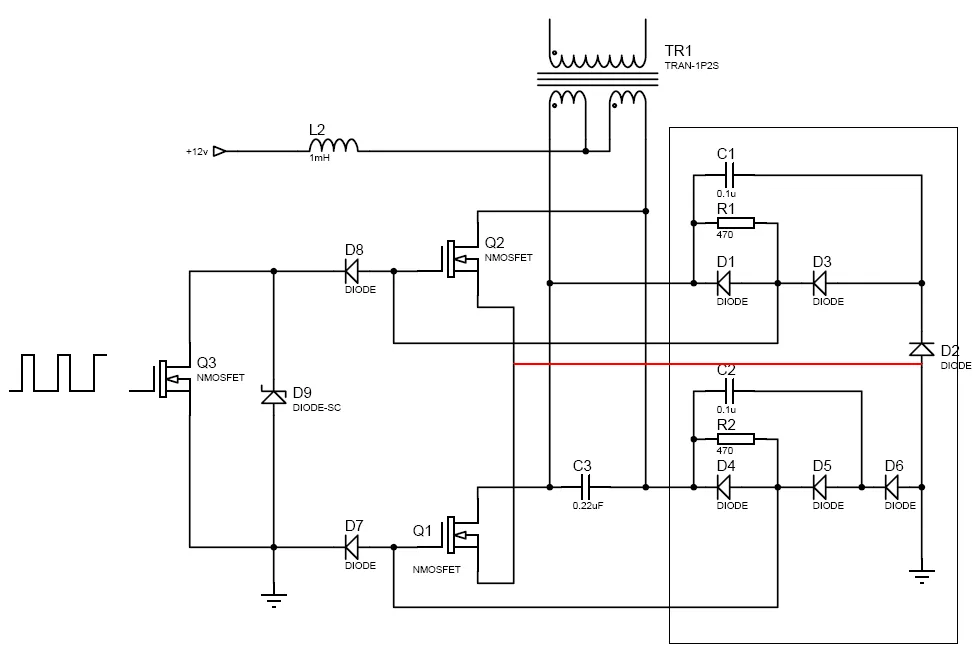

圖中方框中的電路我怎么都看不懂,覺得是倍壓電路,請幫我分析一下,在此非常感謝熱心人
全部回復(7)
正序查看
倒序查看
@lujian0605
單獨這樣看有問題,需要看整個的圖
少畫了一根線,再幫我看看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/152111185900007.png');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/152111185900007.png');}" onmousewheel="return imgzoom(this);"> 0
回復
@guantouren
少畫了一根線,再幫我看看[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/152111185900007.png');}"onmousewheel="returnimgzoom(this);">
就這樣看來,如果以上的參數正確,肯定是不合理的,不能正常工作,
0
回復
@guantouren
少畫了一根線,再幫我看看[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/152111185900007.png');}"onmousewheel="returnimgzoom(this);">
原圖應該是ROYER,不過這張圖應該有錯.首先是Q1的接法有問題,另外最好把全圖發出來.
