============遇到問題啦,請大家?guī)兔?===========

這個板子已經做好,突然發現這個問題,請大家?guī)兔鉀Q辦法.

全部回復(49)
正序查看
倒序查看
2007-06-06 11:05
沒人看啊.
0
回復
2007-06-06 11:26
@夢里河南
沒人看啊.
呵呵!我都看不懂哦!我有問題請教呢,哪位哥哥或姐姐能告訴我博源電子的付款好嗎?小妹在次謝謝了!
0
回復
2007-06-06 11:30
@玉米班長
呵呵!我都看不懂哦!我有問題請教呢,哪位哥哥或姐姐能告訴我博源電子的付款好嗎?小妹在次謝謝了!
若不給錢,座在他公司不走,我以前見一個業務員就這樣.
0
回復
兵哥
LV.6
5
2007-06-06 16:12
才子兄,,哈哈!!你這個問題太奇怪了吧!!!這樣叫別人怎么幫忙呢???
0
回復
2007-06-06 16:16
@兵哥
才子兄,,哈哈!!你這個問題太奇怪了吧!!!這樣叫別人怎么幫忙呢???
我已經弄了2天了,沒有任何進展,我這個三極管差不多有1.5倍的余量,是用深愛的BUD128D做28w的功率
0
回復
2007-06-06 21:37
@夢里河南
我已經弄了2天了,沒有任何進展,我這個三極管差不多有1.5倍的余量,是用深愛的BUD128D做28w的功率
今天又一天,還是沒結果,郁悶.
0
回復
szevwell
LV.10
8
2007-06-06 22:40
@夢里河南
今天又一天,還是沒結果,郁悶.
會不會,跟你的成形有關系,在成形時,傷害到引腳上的焊線.
0
回復
2007-06-06 22:53
@szevwell
會不會,跟你的成形有關系,在成形時,傷害到引腳上的焊線.
不會,我很小心的成形.這個問題很郁悶.
0
回復
dshtengfei
LV.4
10
2007-06-07 19:09
@夢里河南
不會,我很小心的成形.這個問題很郁悶.
是不是線路板上有大面積銅泊,將熱量傳至緊貼著的三極管,使其工作不穩定.這樣只能想辦法散去熱量咯!
0
回復
sunlight
LV.5
13
2007-06-08 07:59
我有好多板子上三極管是這樣插的,有一個小區別:我都插在TOP層.我做過試驗,如果,三極管壓到位,它的溫升是要高很多,抬起來一點,一般都沒有問題,這主要是和散熱有關系,也就是說散熱面積小了!才子這塊PCB可能裝殼以后問題更大,因為和裝在TOP層比,三極管散熱面積更小,雖然有傳導方式,但和你的介質有關系,主要是沒有了對流和輻射,不容忽視.和線路其它影響沒有關系!


個人觀點,僅供參考!
0
回復
2007-06-08 10:35
@sunlight
我有好多板子上三極管是這樣插的,有一個小區別:我都插在TOP層.我做過試驗,如果,三極管壓到位,它的溫升是要高很多,抬起來一點,一般都沒有問題,這主要是和散熱有關系,也就是說散熱面積小了!才子這塊PCB可能裝殼以后問題更大,因為和裝在TOP層比,三極管散熱面積更小,雖然有傳導方式,但和你的介質有關系,主要是沒有了對流和輻射,不容忽視.和線路其它影響沒有關系!個人觀點,僅供參考!
要是真的能坐在他公司不走就能收到錢就好了!可是這樣做好像也是很難收到錢吧!呵呵!業務難做啊!你們工程應該好做吧,改天我也改行算了!哈哈!
0
回復
2007-06-09 21:49
@sunlight
我有好多板子上三極管是這樣插的,有一個小區別:我都插在TOP層.我做過試驗,如果,三極管壓到位,它的溫升是要高很多,抬起來一點,一般都沒有問題,這主要是和散熱有關系,也就是說散熱面積小了!才子這塊PCB可能裝殼以后問題更大,因為和裝在TOP層比,三極管散熱面積更小,雖然有傳導方式,但和你的介質有關系,主要是沒有了對流和輻射,不容忽視.和線路其它影響沒有關系!個人觀點,僅供參考!
我相信跟輻射有甚大關系,遺憾的是時至今日,我仍未很好的解決這個問題,在高溫80度250V的情況下可以24小時不壞,一夜晚電壓升高,達280V的時候,就壞了.
0
回復
四川人
LV.7
16
2007-06-10 11:27
@夢里河南
我相信跟輻射有甚大關系,遺憾的是時至今日,我仍未很好的解決這個問題,在高溫80度250V的情況下可以24小時不壞,一夜晚電壓升高,達280V的時候,就壞了.
同感,這幾天也遇到同樣現象.不過還好,高溫高壓沒出現問題.
0
回復
2007-06-11 08:58
@夢里河南
我相信跟輻射有甚大關系,遺憾的是時至今日,我仍未很好的解決這個問題,在高溫80度250V的情況下可以24小時不壞,一夜晚電壓升高,達280V的時候,就壞了.

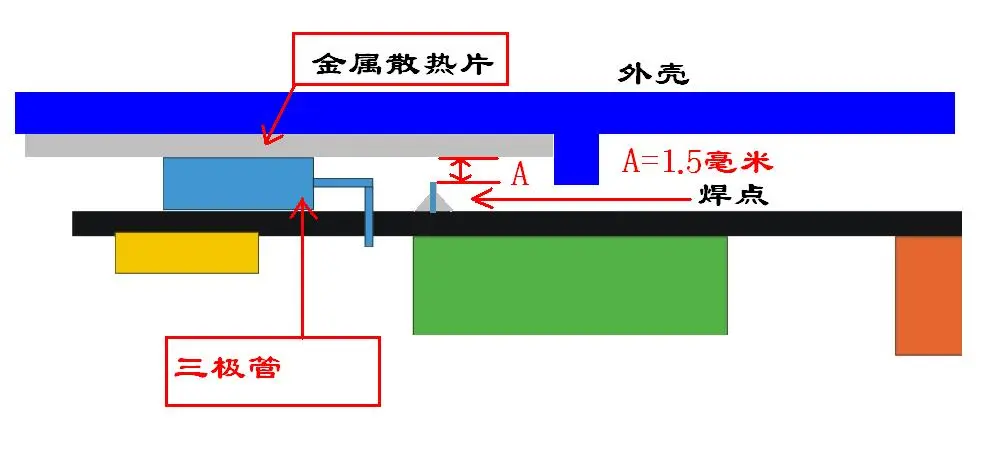

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/537941181522814.jpg');}" onmousewheel="return imgzoom(this);">

我也遇到相同的問題,只不過沒有炸管子,在40℃的時候,管子的溫度達到120℃,現在就按照上面的方法改了一下.加了一個散熱片,現在溫度在80℃左右.希望能給你一些參考.

另外想煩勞各位指教一下,圖中A點的最高電壓是DC90V,如果按照上面的方法,可以過UL嗎?

另外如果把元件放到正面,加散熱片后溫度可以到102℃.不知道這樣可以嗎?(元件是TO-126封裝的C2621)
0
回復
2007-06-11 09:16
@雪飛揚
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/537941181522814.jpg');}"onmousewheel="returnimgzoom(this);">我也遇到相同的問題,只不過沒有炸管子,在40℃的時候,管子的溫度達到120℃,現在就按照上面的方法改了一下.加了一個散熱片,現在溫度在80℃左右.希望能給你一些參考.另外想煩勞各位指教一下,圖中A點的最高電壓是DC90V,如果按照上面的方法,可以過UL嗎?另外如果把元件放到正面,加散熱片后溫度可以到102℃.不知道這樣可以嗎?(元件是TO-126封裝的C2621)
呵呵,我這個沒你的那么好做,我這個裝不了散熱器,這個問題我整整調試了三天,也沒搞定,郁悶啊,我發現跟用的線路類型有很大關系,有的線路是不熱的.
0
回復
2007-06-11 09:27
@夢里河南
呵呵,我這個沒你的那么好做,我這個裝不了散熱器,這個問題我整整調試了三天,也沒搞定,郁悶啊,我發現跟用的線路類型有很大關系,有的線路是不熱的.
看來是跟你15貼中的設想一樣啦!電磁干擾串到基極了.

呵呵: )我是半路出家,本來是搞CAMERA的,現在兼顧LED照明.還在學習中啊!

關于那個三極管的溫度談?wù)勀愕目捶梢詥?
0
回復
2007-06-12 10:13
@雪飛揚
看來是跟你15貼中的設想一樣啦!電磁干擾串到基極了.呵呵:)我是半路出家,本來是搞CAMERA的,現在兼顧LED照明.還在學習中啊!關于那個三極管的溫度談?wù)勀愕目捶梢詥?
對于1300系列的管子一般承受溫度都是-55--150度,其內部引線關鍵參數不是溫度,而是線徑,過流能力和熔斷性,晶片于外部引線一般是采用300-350度共晶焊接,可見,焊接時候溫度不宜超過300度,三極管的實際功率會隨著溫度的上升而下降的,一個原本能做50W功率的管子,在溫度升高到即將損壞的時候?qū)嶋H能承受的功率只有10多W甚至更低,可見溫升是系統溫度性的關鍵.關于這方面的問題我知道的很少,做三極管的專家才能解釋的清楚.
0
回復
2007-06-12 10:26
@四川人
同感,這幾天也遇到同樣現象.不過還好,高溫高壓沒出現問題.
我的次次都炸啊,郁悶,
0
回復
rogre888
LV.1
22
2007-06-12 10:34
@夢里河南
對于1300系列的管子一般承受溫度都是-55--150度,其內部引線關鍵參數不是溫度,而是線徑,過流能力和熔斷性,晶片于外部引線一般是采用300-350度共晶焊接,可見,焊接時候溫度不宜超過300度,三極管的實際功率會隨著溫度的上升而下降的,一個原本能做50W功率的管子,在溫度升高到即將損壞的時候?qū)嶋H能承受的功率只有10多W甚至更低,可見溫升是系統溫度性的關鍵.關于這方面的問題我知道的很少,做三極管的專家才能解釋的清楚.
大家好,我是初入這一行,剛畢業,對于電路和PCB知道的只有一點皮毛,請問從什么開始入門比較好.現在覺得自己什么都不懂,對設計簡單的節能燈PCB板都慌 希望大家能指點我.
0
回復
2007-06-12 14:13
@夢里河南
對于1300系列的管子一般承受溫度都是-55--150度,其內部引線關鍵參數不是溫度,而是線徑,過流能力和熔斷性,晶片于外部引線一般是采用300-350度共晶焊接,可見,焊接時候溫度不宜超過300度,三極管的實際功率會隨著溫度的上升而下降的,一個原本能做50W功率的管子,在溫度升高到即將損壞的時候?qū)嶋H能承受的功率只有10多W甚至更低,可見溫升是系統溫度性的關鍵.關于這方面的問題我知道的很少,做三極管的專家才能解釋的清楚.
謝謝你!電子這門行業太深了,耗盡畢生精力也不敢說把一件事情研究的透徹了,那么什么是多什么又是少呢?所以說適度就很好了!

才子太謙虛了: )你懂得的已經很多了!
0
回復
350331525
LV.2
24
2007-06-13 09:36
用示波器觀察管子的波形,如果兩者的波形是一樣的話,那就有很大的可能是散熱的問題,如果波形不一樣那就是幅射問題了.
0
回復
bett
LV.7
25
2007-06-13 09:41
@夢里河南
呵呵,我這個沒你的那么好做,我這個裝不了散熱器,這個問題我整整調試了三天,也沒搞定,郁悶啊,我發現跟用的線路類型有很大關系,有的線路是不熱的.
驅動有問題?改改驅動試試看.
0
回復
ty48
LV.7
26
2007-06-13 15:29
@雪飛揚
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/537941181522814.jpg');}"onmousewheel="returnimgzoom(this);">我也遇到相同的問題,只不過沒有炸管子,在40℃的時候,管子的溫度達到120℃,現在就按照上面的方法改了一下.加了一個散熱片,現在溫度在80℃左右.希望能給你一些參考.另外想煩勞各位指教一下,圖中A點的最高電壓是DC90V,如果按照上面的方法,可以過UL嗎?另外如果把元件放到正面,加散熱片后溫度可以到102℃.不知道這樣可以嗎?(元件是TO-126封裝的C2621)
這和UL沒有關系,只要散熱片不是外殼
0
回復
ty48
LV.7
27
2007-06-13 15:42
@夢里河南
呵呵,我這個沒你的那么好做,我這個裝不了散熱器,這個問題我整整調試了三天,也沒搞定,郁悶啊,我發現跟用的線路類型有很大關系,有的線路是不熱的.
現在情況怎么樣了,????
好像每個工程師都曾遇到過這種問題,
就沒見誰有好的解決方法呀.
0
回復
ty48
LV.7
28
2007-06-13 16:06
@藍??萍?/div>
也許重新畫塊板子就解決問題了
這種電路,頻率不會太高,一般不會超過60K.
還有,這種電路不是那種高靈敏度的接收電路,三極管的放大倍數不超過30.
就算干擾,也需要非常大的能量,因此不存在輻射干擾.

所以,一可能的就是熱傳導.
第二,我也沒想明白.
個人想法,僅供參考.
0
回復
ty48
LV.7
29
2007-06-13 16:10
@夢里河南
我相信跟輻射有甚大關系,遺憾的是時至今日,我仍未很好的解決這個問題,在高溫80度250V的情況下可以24小時不壞,一夜晚電壓升高,達280V的時候,就壞了.
你把頻率降到20多K看一下,
如果是干擾和輻射問題,應該就可以解決了.
0
回復
2007-06-14 11:10
@350331525
用示波器觀察管子的波形,如果兩者的波形是一樣的話,那就有很大的可能是散熱的問題,如果波形不一樣那就是幅射問題了.
  呵呵!關于你們說的三極管問題.我這邊是主要做13系列的三極管!技術是跟吉林華微一樣的.因為工程是從那出來的.所以大家可以試用一下我們這邊的三極管.有需要要樣品的請隨時跟我聯系.小妹(黃玉英)的手機號:13923836256.公司電話:0755-26966226.謝謝!
0
回復
纖縭
LV.5
31
2007-06-15 17:16
哈哈,我來幫你頂了哦.:)
