是不是第9腳要和第11腳換一下~~~~~~~~~~~~~~~~~~~~~~~~~~~

急啊,正在實驗中...來大大指導下,不然亂做實驗,后果不堪設想啊...我有些擔心...

你這樣問沒人能答出來,最起碼你得說一下你選的TOPOLOGY,若是正激這個就對,最好把電路圖都貼上,別人才好回答你.

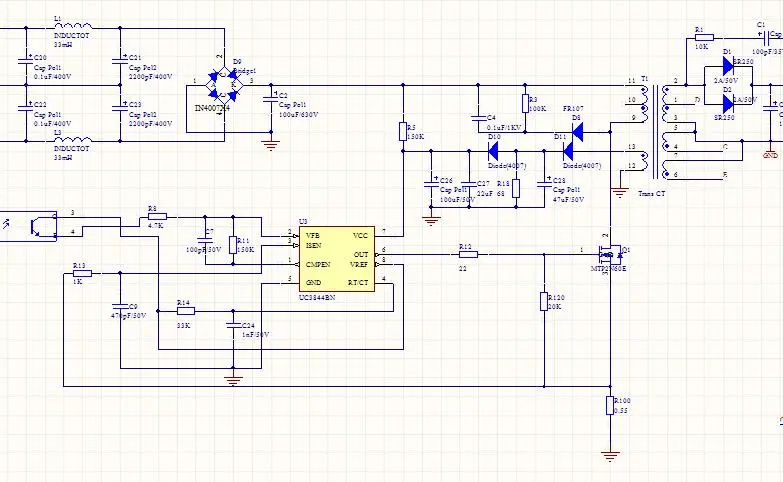

多謝提醒,我用的是UC3844,電路圖見下..500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1662521179459266.jpg');}" onmousewheel="return imgzoom(this);">

還有就是我這個電路搭上去以后,先是容易燒保險絲,后來?yè)Q了11和9腳之后,就什么反映都沒了.不能工作,但保險絲還是好的,搞不懂...新手就是問題一大堆,簡直就是考驗本人的工作耐心...郁悶中...望指教...

把9和11換了后,電路就有正激變成反激了,這個問題很簡單,找你們同事問一下就可以解決了.開機燒保險不一定是變壓器的問題

給你看了一下,你得電路圖有問題,把9和11換一下,變成反激.

十分感謝,正在努力中......

9和11改換后,發現3844的7腳電壓在12~15V之間波動,而2腳和8腳的電壓只有不到1V,這是為什么?而且變壓器沒有輸出(為0V)..郁悶,誰再指教一下,不甚感激...

這是在打嗝,光偶反饋有問題或是反壓吸收有問題前者可能性大
估計光偶工作電流太小,>=2MA較合適

右邊根本就沒有電壓,我想光藕應該是沒有工作...那怎么辦呢?而且3844的7腳根本就沒有電流...R5兩端的電壓倒是正常的,7腳電壓還是在12.**~14.**之間...

把初級限流電阻減小一點,看是不是過流保護
我不記得芯片的內部保護電壓,最好把電路全圖傳上來
普通反擊電路其實算不得什么秘密的
出現這種情況有機中可能,次級濾波電容過大(減小)
反饋電路設計不當,變壓器設計不當,吸收電路有問題,
其結果都是導致初級電流過大保護,你自己揣摸一下

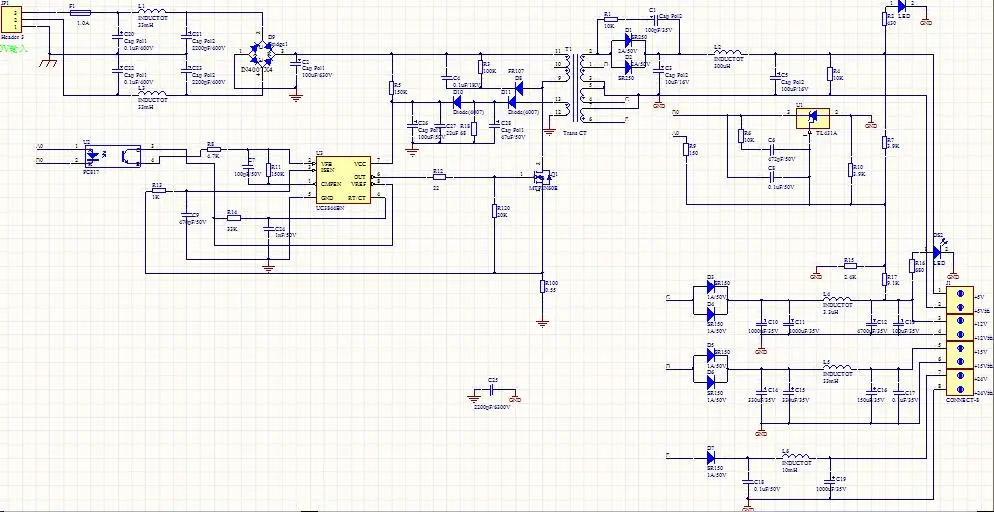

我想有可能是TL431部分的反饋電路有問題,還有就是反饋線圈回路上的二極管是否一定要用快恢復整流二極管...最不明白的地方就是7腳上無電流...500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1662521179898045.jpg');}" onmousewheel="return imgzoom(this);">

把R5從150K換成100K后,效果不變,同以前的一樣..

換成1K的試試，太大了。
