老兄,圖太小了,看不清楚

大哥,現在附電路實際測試電壓,請幫忙分析!
  謝謝1101973552.sch

各位大哥,高手幫幫忙好嗎?小弟在此先謝過了!

二次側同名端反了.

哦,是圖紙失誤,實際是正確的.還有別的不對嗎?

R5太大了,換10歐試試看.該電阻決定最大功率輸出,大小很關鍵的

謝謝大哥,我已經換過R5了,可是開機的一瞬間開關基極有波形輸出,過一會就燒機!
實在頭痛啊,還望大哥和前輩們多多指教!
  謝謝!

可能是變壓器參數與穩壓管W1之間的關系沒有配合好,設計電路時,應該使電容C4上的電壓接近7.5V,如果差距較大,輸出電壓飆升,管子就難逃一劫了.從低壓開始調,慢慢升高輸入電壓,看電壓是否受控就知道了.電路輸出功率多大?半波整流,濾波電容又那么小,太省了吧.

輸出6.8V-7V左右,電流300MA!

全波整流全電壓范圍濾波電容經驗值是2-3uF/W,單電壓是1uF/W.
不過你的問題不一定是在這里,先分析其他部分吧.

說的對,給大哥加分!

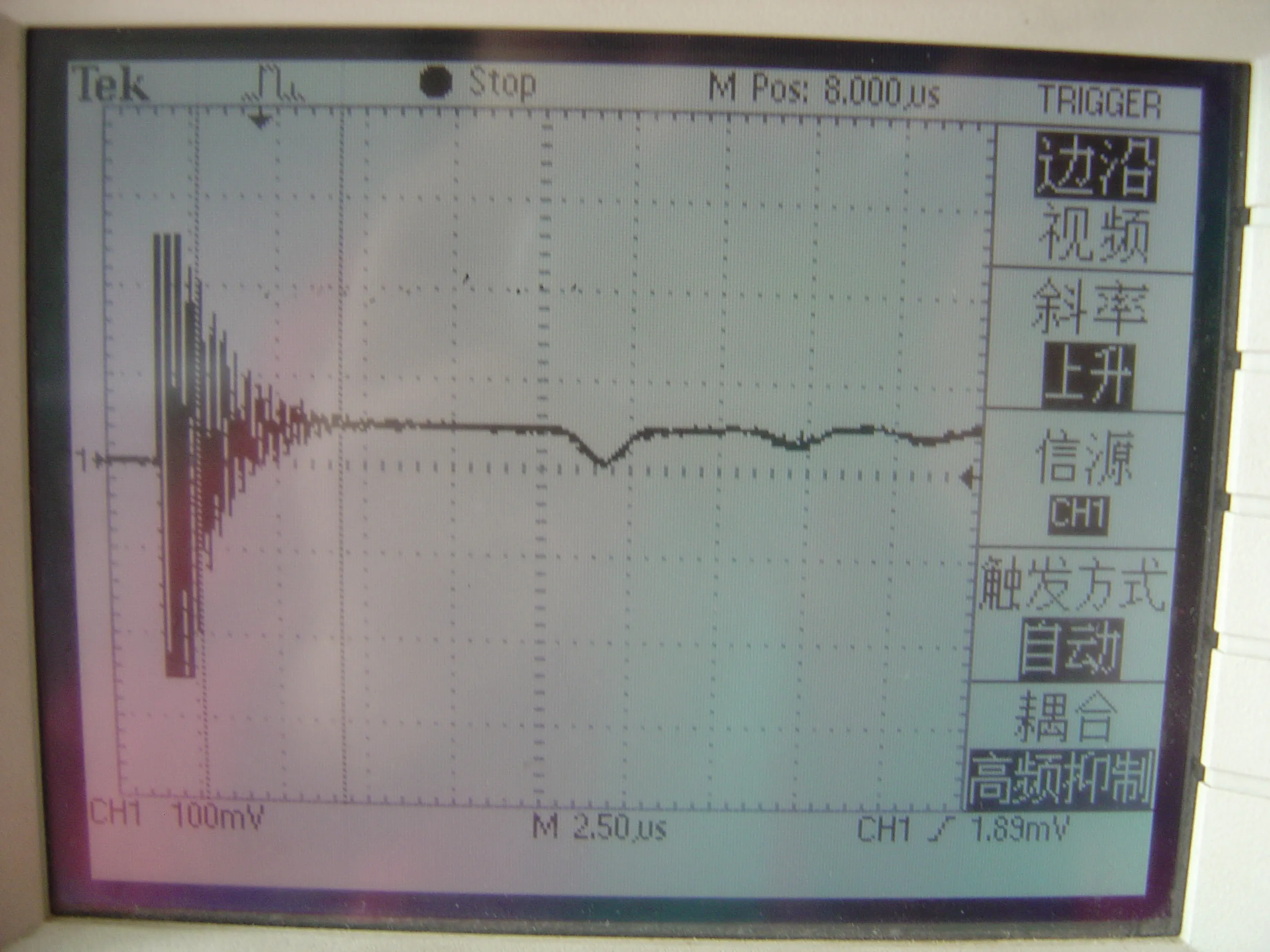

現在是剛開機時有波形,過一會就會產生大電流燒機,請大哥看開機時的波形,幫忙分析,小弟萬分感激.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/24/1102041975.jpg');}" onmousewheel="return imgzoom(this);">

哪一點的波形?輸入電壓多少?還有,變壓器參數?

老兄,你的圖上變壓器同名端很亂,不會真的搞錯了吧.

輸入220VDC,是開關管基極波形,變壓器參數現在沒有,不過變壓器在同樣一款RCC電路里工作正常.我已經確定變壓器同名端沒有錯.
大哥,還有其他方面可以懷疑嗎?和布線關系大嗎?

和布線關系應該不大,只是懷疑你參數沒處理好,因?yàn)槟愕姆€(wěn)壓靠的是W1和反饋繞組來實現的,如果配合不當就會過壓.有沒有電感參數測試儀,測一下各個繞組電感量就可以估算匝數比了.

建議你看看這個帖子
http://bbs.dianyuan.com/topic/6810
C4是不是應該有個放電電阻?

1:變壓器參數?輸入輸出參數?
2:電路圖太小,不清楚!
3:線路實際測量電壓直接上圖(看不到).

初級繞組4.58MH,次極繞組35.8UH,反饋繞組21.2UH.
請問大哥如何估算啊?

電感量之比開平方就是匝數比啦

初級繞組4.58MH,次極繞組35.8UH,反饋繞組21.2UH
輸入200-250vac,輸出6.8-7dc左右,電流300ma.

圖紙500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/24/1102046850.gif');}" onmousewheel="return imgzoom(this);">

各位高手請幫幫忙分析,好嗎?

最新的測試波形和電壓,請各位高手參考指點

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/24/1102055277.gif');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/24/1102055291.gif');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/24/1102055352.gif');}" onmousewheel="return imgzoom(this);">

D4與Q2設計有問題.開關管是工作在開關狀態,當開關管導通時,電流取樣電阻上電壓很高,會經D4使Q2導通.
你可以斷開D4試一下.

1、 變壓器參數基本上沒問題,但不知道你的同名端對否;根據你前面的貼子,次級端同圖相反是正確的,但不知道輔助繞組方向怎樣(正確方向也應該是相反).
2、 C4下端電壓為0V狀態不對,應該有負電壓(對地),估計是因你輔助繞組方向問題.
3、 C2用470p-1000p就差不多了,Q2用9014即可,Q1用13001即可(4W以下).
4、 給你一個參考設計:注意圖中黃色部分不要,C5-用4.7u-6.8u或者不用也可以工作,C2用470p-1000p,C8也是470p-1000p,Rb、Vz見設計表,Rp用10歐/0.5W即可,C4最好接在Q1(9014)的B—E端.(第4點所提元件編號均針對我給的參考設計).問題解決后給個回復.

1102056695.pdf

哪點的波形?!!!

給各位大哥加分!
多謝各位大哥的幫忙,小弟的充電器現在終于可以工作了.不過還有一點小問題,還望各位幫忙!
1.此RCC如果輸出端短路,會有什么后果.
2.變壓器嘯叫,應該采取什么措施!
