3525驅動變壓器求助

上面是沒有接變壓器時的輸出,很正常,接了變壓器后在死區時間上電壓不為0,而且在高電平區電壓有一個下降,請問是怎么回事,應該怎么解決呢?
電路圖:

輸出波形:上面是沒有接變壓器的,下面是接了變壓器的(畫得不好..)

全部回復(11)

只看樓主

正序查看

倒序查看

xue007

LV.9

2007-05-11 11:17

這個波型和驅動電路有關.

回復

warlock

LV.2

2007-05-11 12:29

@xue007

這個波型和驅動電路有關.

是電路的問題還是原件的問題呢?
頻率是85kHZ,波形是在變壓器12兩端測的

回復

xue007

LV.9

2007-05-11 15:20

@warlock

是電路的問題還是原件的問題呢?頻率是85kHZ,波形是在變壓器12兩端測的

元件改為MOS管就行了,NPN管的位置用P溝道的,PNP管用N溝道的.

回復

warlock

LV.2

2007-06-05 11:34

@xue007

元件改為MOS管就行了,NPN管的位置用P溝道的,PNP管用N溝道的.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1438741181295184.jpg');}" onmousewheel="return imgzoom(this);">

回復

hypower

LV.7

2007-06-05 14:43

@warlock

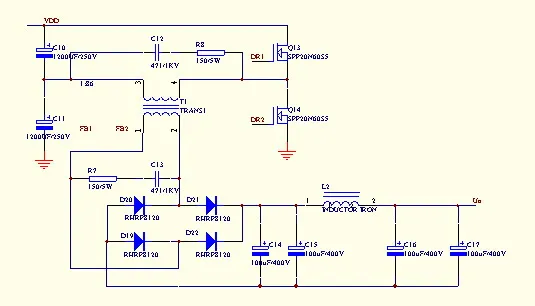

現在換了一塊板子后這個問題沒有了,似乎是由于驅動電路聯線太細太長導致的.但是現在用這個電路驅動MOS管后又出了問題,電路如下上電后下橋臂dr2gs端波形很好,可是上橋臂dr1gs端波形卻非常紊亂,空載的時候mos發熱也很厲害,懷疑是上橋臂導通后drin端電壓突變引起變壓器34端產生感應電壓所導致的,不知道分析的對不對,如果是的話,那這個電路是不是得換掉?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1438741181295184.jpg');}"onmousewheel="returnimgzoom(this);">

驅動變壓器的輸出繞組要雙線并繞,使上下管平衡,最好用磁環.

回復
