你測試 的是輸出還是輸入呀,怎么沒有看到你貼的圖片呢

這個我們可以相互討論了,我的輸入端測試過了

YXDZ兄,你是這樣測試的?
你怎么每次都問輸入輸出?難道你是用探頭去測的?
再說了170K也不是后面引起的

測試輸入不用探頭,測試輸出用探頭

你的電路板輸入端的X電容和共模電感用多大 的呀

170khz是共模騷擾

我的也是,測試輸入端的EMC過了,測試輸出端的EMC老是有一根沒有過

有點糊涂,你是放在整機上測試還是
單獨測試?憑什么說是共摸干擾?

是這樣 的呀,有可能你到的認證公司的測試方法可能不一樣,我上次在杭州只是整機插在那儀器上分別測試L和N線就可以了,都過了

可是這次到上海這家還要測試輸出端,又多了這個項目了,而且太難過了.老是有一根沒有過

測傳導的沒啥不同的,我在深圳這邊.象你那樣的我
還沒搞過.

我的圖片傳不上來,我測的是輸入端,是170k后面的直線部分不過.我用了是兩個1.8mh電感中間加一個0.047的X電容

可以交流一下啊,明天我上班把我測的圖發上來大家都幫我看看,謝謝個位了

這位老兄,你的共模電感好象太小了,X電容好象也太小了,我原先也是很小的沒有過,后來我加大了就過了(輸入端)

我都試過了,不是那個原因,電容和電感我都換過了,沒用的.何況只是一根不過,要是兩跟不過的話就是電感小了吧!!

你的電感試到30毫亨了沒有呢,電容加大到0.33UF左右的值了嗎


我的比這個還要大,到了40毫亨.電容到了0.47UF,就一個共模電感,它的前后各一個電容

30mH,有點不可能阿,我用的是磁環,3mh多就繞滿了.我的板子尺寸有限制,還要能調光,電容太大調光就會出現閃爍,還有噪音.

哦,你的帶調光的,我以為光光是一個電子變壓器,看來你的這個有點棘手呀,我這里也有帶調光的電子變壓器樣品,我這里也有測試EMC的設備,過一會拿去試一下

要么你先用個小一點的共模電感比如用UF9.8的磁芯,它的電感因數很高的,你用0.15MM的線挺多饒80圈左右就得了所需要的電感量了,而整個共模電感的體積都很小,有可能跟你磁環差不多


如果需要我方便的話我寄這個骨架和這個高磁導率的磁芯給你,你拿去試一下,

好象在輸入端加這個容量不算大的電容一般不會影響后面的電路的,我末在好好的再看一下電路,是不是哪里出的毛病

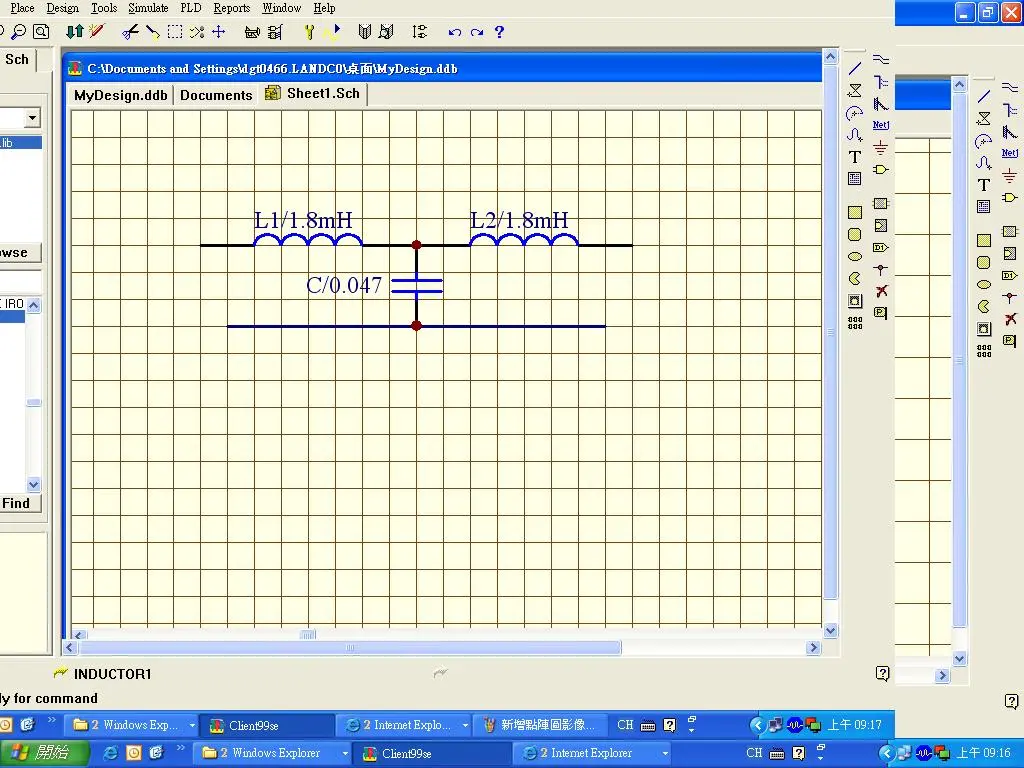

這是我用的濾波電路.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1715451178592273.jpg');}" onmousewheel="return imgzoom(this);">

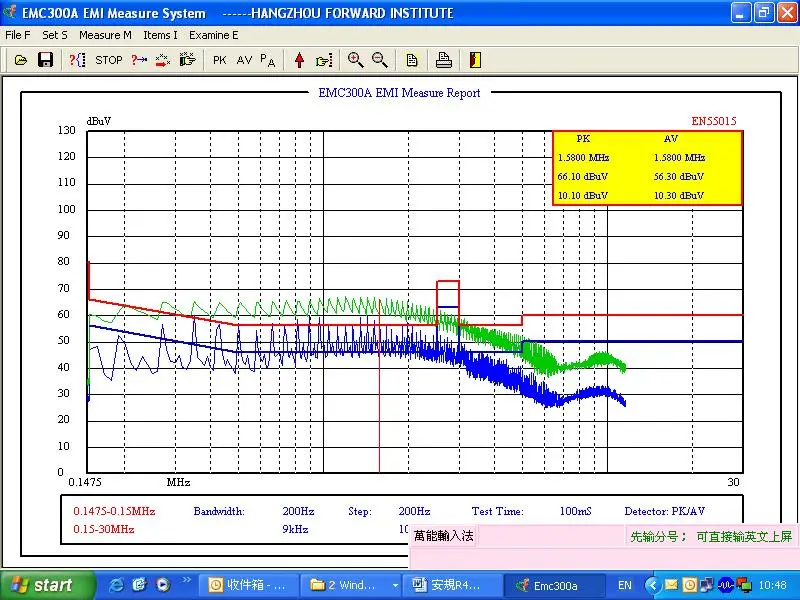

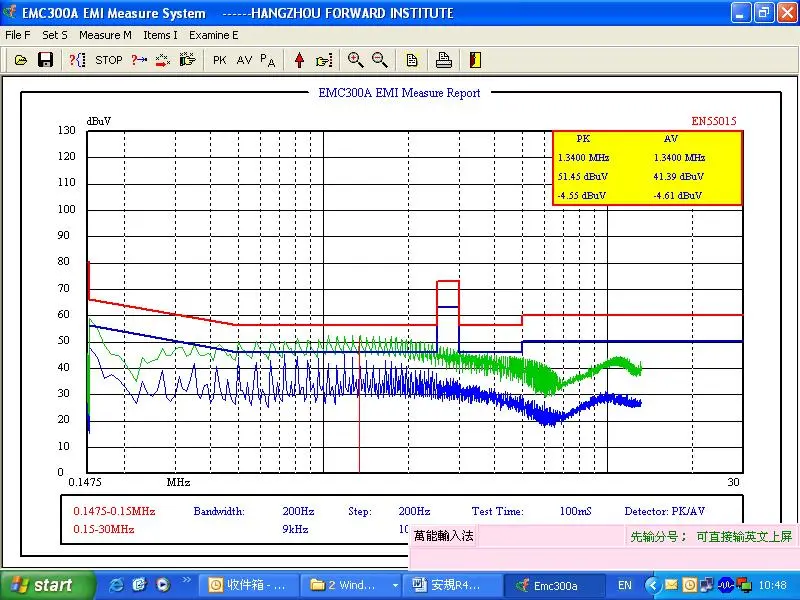

這是我用EMC300A測出的N,L的波形,請指點!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1715451178593001.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1715451178593016.jpg');}" onmousewheel="return imgzoom(this);">

哦,你這個只是只是濾除差模雜訊的,怪不得你170K以后沒有過.你把它改為我所說的共模怎么樣,這樣你去試一下.加上共模后170K后都很好.我以前你 的這種我試過,跟你差不多.后來就改共模了,就好了,


你的功率多大呢

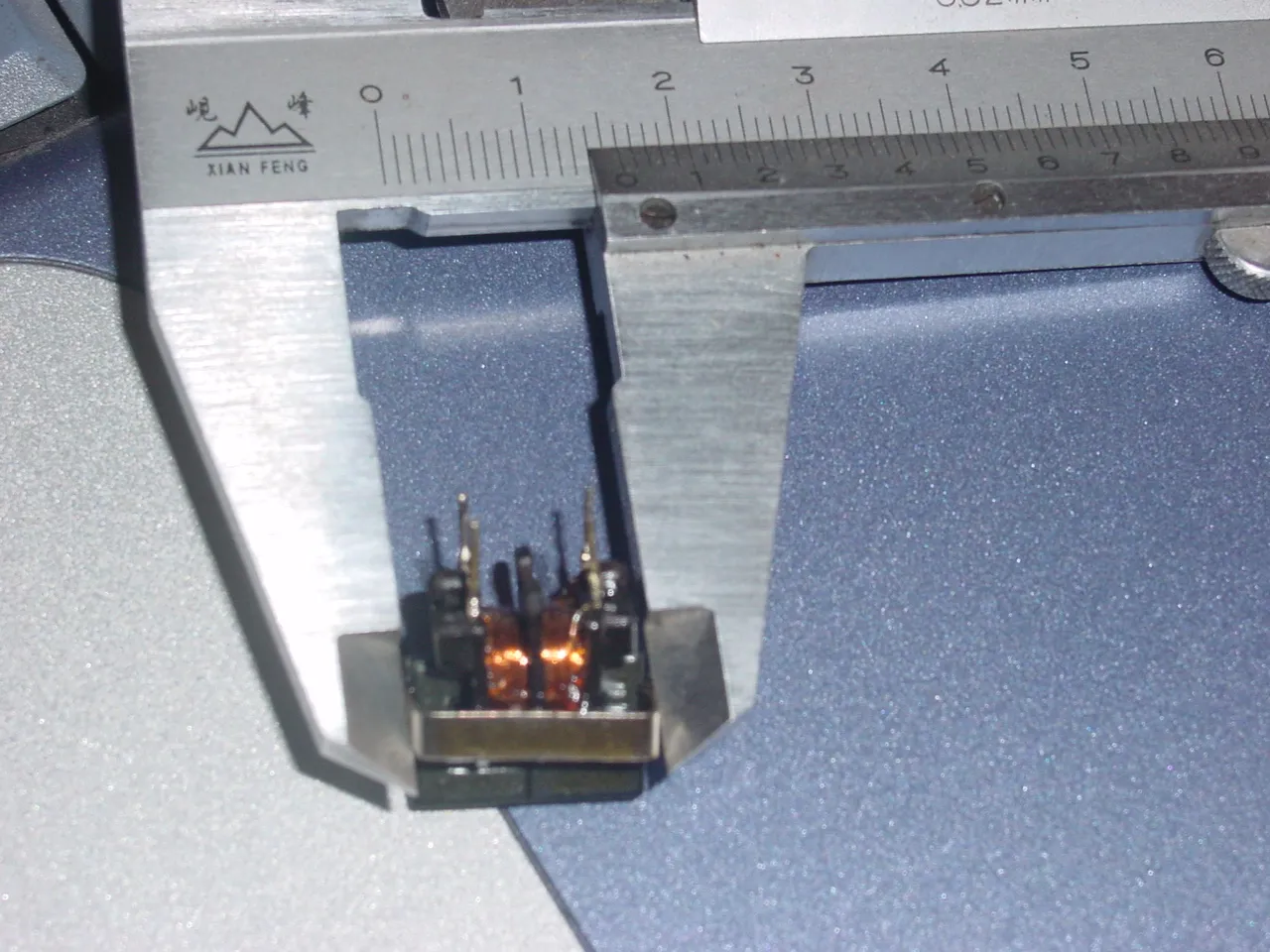

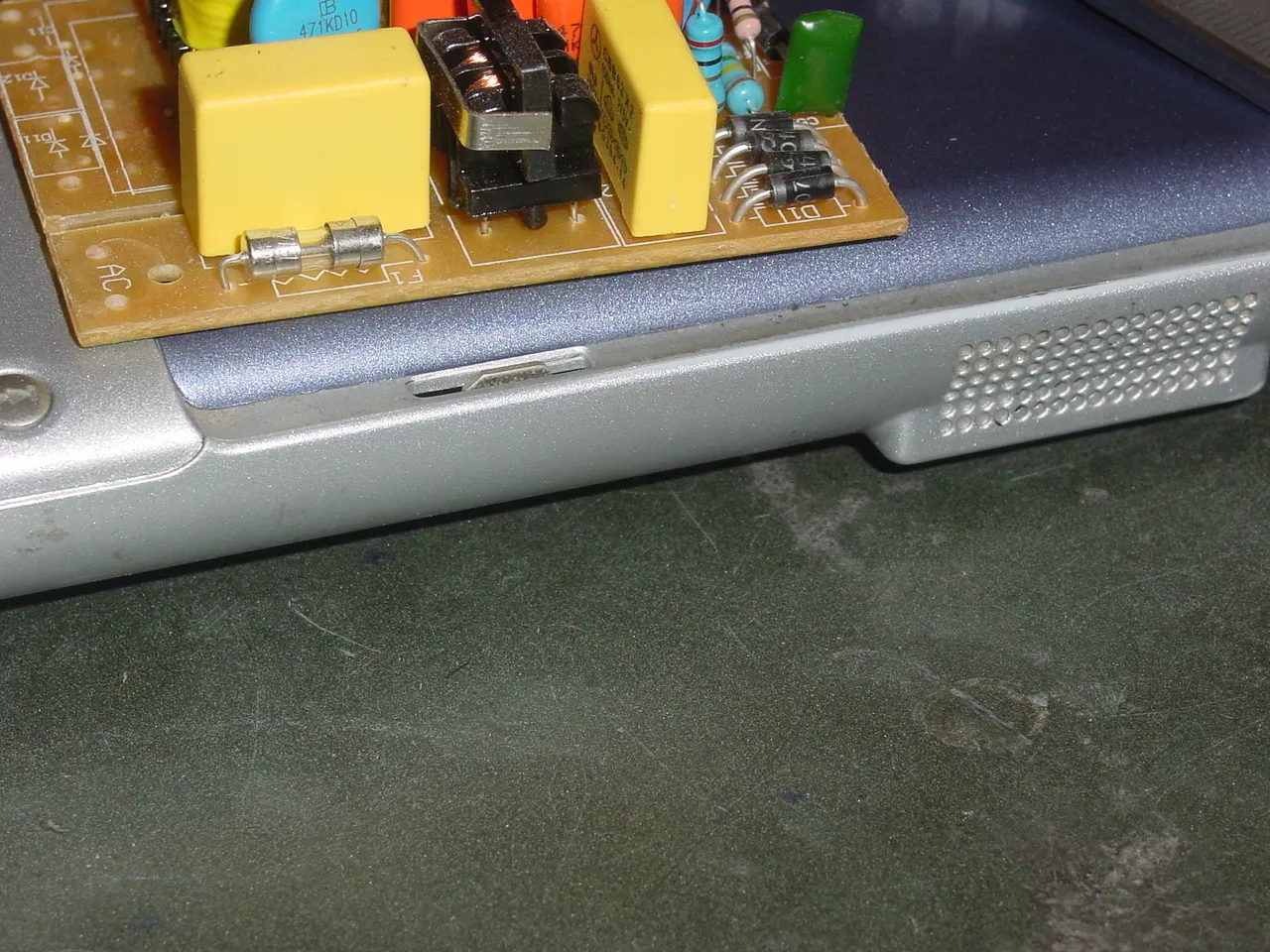

一會我拍這個共模的體積給你看一下,看看適不適合你的板子

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1590261178593845.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1590261178594018.jpg');}" onmousewheel="return imgzoom(this);">

你的意思是我采用一個共模電感和一個X電容濾波么,我不大明白你的意思,可否將電路連接圖show一下,tks.

是的呀,我下午給你發,現在要下班了

你參考一下500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1590261178603250.bmp');}" onmousewheel="return imgzoom(this);">

剛來就看見你的帖子了,費心了.呵呵,你是做什么的啊,看你的電路好想和我是同行阿.我的是60W的電子變壓器,調光.
早上我試了一下一個共莫電感+0.047x,結果很糟糕,基本上全超了.

再有,我的板子是輸入輸出同端出線的

1. 調試一下Y電容和line filter.
2. 地線要考慮割一下.
