國外電源上的一個電路,不明是如何工作請高手指點,拜謝!

全部回復(28)

只看樓主

正序查看

倒序查看

agile

LV.3

2007-04-11 16:49

沒人頂,自己先來一個.

回復

咸菜簍子

LV.5

2007-04-11 17:34

@agile

沒人頂,自己先來一個.

看不明白,關注中...

回復

yrxinxin

LV.6

2007-04-11 17:46

@咸菜簍子

看不明白,關注中...

整流二極管???

回復

deep_thought

LV.7

2007-04-11 23:01

輸入電壓絕對值高過Vd30+0.7+0.7+0.7時, 才有輸出.
輸入可以是交流信號.

回復

李紹波

LV.9

2007-04-12 09:01

@deep_thought

輸入電壓絕對值高過Vd30+0.7+0.7+0.7時,才有輸出.輸入可以是交流信號.

8錯

回復

diangzi

LV.2

2007-04-12 09:11

@deep_thought

輸入電壓絕對值高過Vd30+0.7+0.7+0.7時,才有輸出.輸入可以是交流信號.

對,但只有兩個0.7

回復

agile

LV.3

2007-04-12 09:16

@deep_thought

輸入電壓絕對值高過Vd30+0.7+0.7+0.7時,才有輸出.輸入可以是交流信號.

T2_5和T2_6端電壓為7~8V, S端接DB3.

回復

hepeter

LV.5

2007-04-12 10:07

這是一個對交流電源的頻率檢測電路.

回復

agile

LV.3

2007-04-12 11:01

1176346866.pdf

回復

agile

LV.3

2007-04-12 11:02

@agile

1176346866.pdf

上傳ZXT12P40D

回復

agile

LV.3

2007-04-12 11:02

@agile

1176346866.pdf

上傳ZXT12P40D規格書

回復

agile

LV.3

2007-04-12 11:05

@hepeter

這是一個對交流電源的頻率檢測電路.

hepeter, 可以詳細講解下嗎?

回復

agile

LV.3

2007-04-12 11:44

up!

回復

agile

LV.3

2007-04-12 15:55

@agile

up!

go on!

回復

xing1234

LV.6

2007-04-12 17:01

@agile

goon!

感覺是個交流保護電路

回復

power_sz

LV.7

2007-04-12 18:31

好想是一個有正負輸出的電路.

回復

deep_thought

LV.7

2007-04-12 20:34

@hepeter

這是一個對交流電源的頻率檢測電路.

有道理,應該是做這個用

回復

事事關心

LV.3

2007-04-12 21:13

只看了兩分鐘,覺得是一個雙向的穩壓(鉗位)電路,各位看是不是啊.

回復

wwwwwyyyr

LV.7

2007-04-12 21:30

@事事關心

只看了兩分鐘,覺得是一個雙向的穩壓(鉗位)電路,各位看是不是啊.

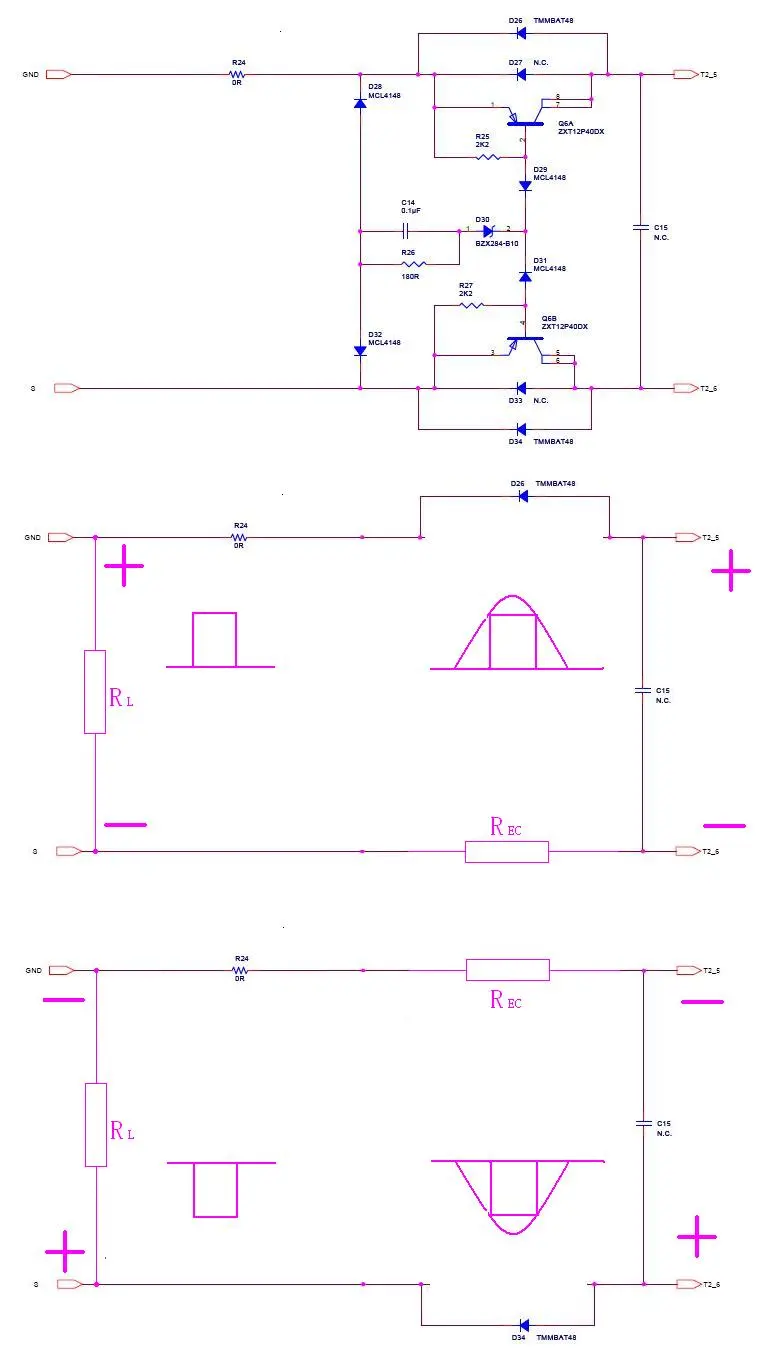

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1176384596.jpg');}" onmousewheel="return imgzoom(this);">

回復

wwwwwyyyr

LV.7

2007-04-12 21:39

@wwwwwyyyr

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/52/1176384596.jpg');}"onmousewheel="returnimgzoom(this);">

???………………×××

回復

agile

LV.3

2007-04-13 09:46

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1176428761.jpg');}" onmousewheel="return imgzoom(this);">

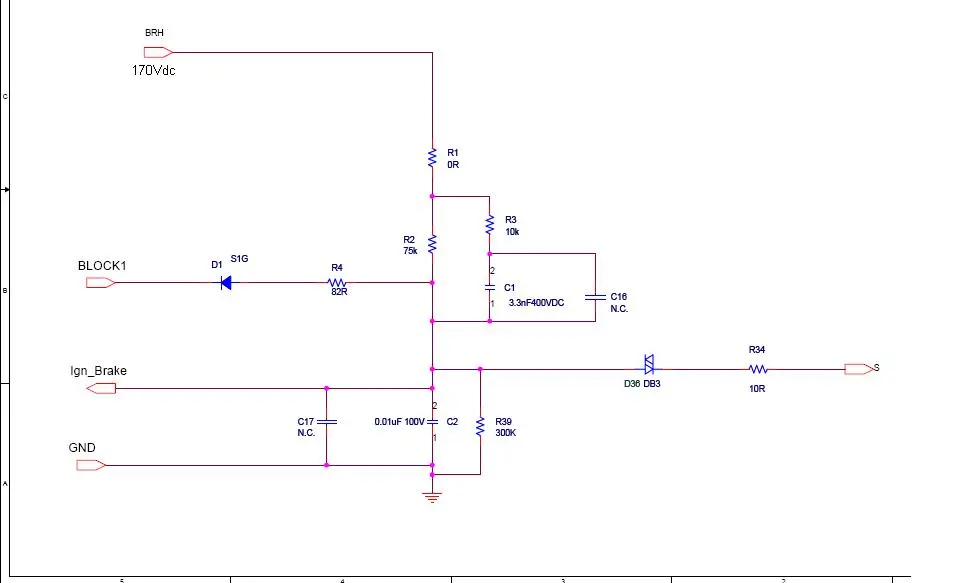

上傳另一端圖紙.

回復

wwwwwyyyr

LV.7

2007-04-13 13:37

@agile

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/52/1176428761.jpg');}"onmousewheel="returnimgzoom(this);">上傳另一端圖紙.

這是一張啟動電路.

頂樓的電路到底是什么?我昨天分明是分析錯了(輸入與輸出混淆、放大與開關不明了)!

回復

agile

LV.3

2007-04-15 13:55

@agile

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/52/1176428761.jpg');}"onmousewheel="returnimgzoom(this);">上傳另一端圖紙.

UP!!

回復
