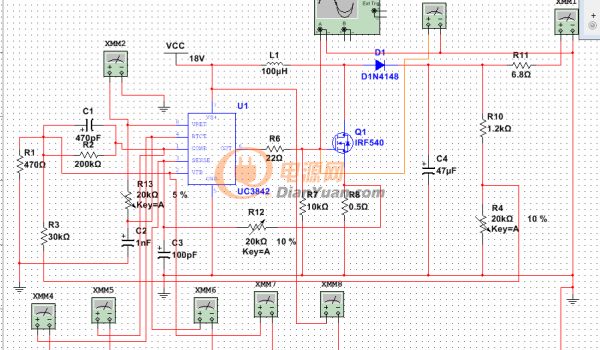

用UC3842做直流18轉36

我現在的電路可以升壓，但是UC3842的6腳輸出波形不穩定，輸出電壓由小于電源電壓慢慢增大，輸出電壓

B[1R7D)H][QYPA)28RSUH6D

會隨輸出端負載變化，電路不穩定。
全部回復(14)
正序查看
倒序查看
2017-07-10 14:47
恭喜被添加到社區經典圖庫，并獲得1積分
http://www.zjkrx.cn/bbs/classic/

0
回復
2017-07-10 16:44
路過，先瞅瞅~~~
0
回復
2017-07-10 16:53

bost有公式的噻  電感 和頻率得符合噻         4148這些就盡量不要使用啦   使用肖特基這些較好   4148帶不起負載的   IRF540  有條件 換成大電流的

0
回復
2017-07-10 20:08

仿真只是作為一個參考，建議實際搭電路調試；

很多時候，仿真是不行的，畢竟軟件有限；

 相應的參數要計算好，特別是反饋回路相關參數。

0
回復
2017-07-10 20:27
@林浩7856
bost有公式的噻 電感和頻率得符合噻        4148這些就盡量不要使用啦  使用肖特基這些較好  4148帶不起負載的  IRF540 有條件換成大電流的
二極管換成5819了，MOS管應該用什么呢
0
回復
2017-07-10 20:27
@154600
仿真只是作為一個參考，建議實際搭電路調試；很多時候，仿真是不行的，畢竟軟件有限； 相應的參數要計算好，特別是反饋回路相關參數。
好的，謝謝
0
回復
2017-07-11 11:37
@靜嘟嘟兒
二極管換成5819了，MOS管應該用什么呢
換成5819  效果怎么樣了呢
0
回復
2017-07-16 10:30
@林浩7856
換成5819 效果怎么樣了呢
還是不行，實物換了一個的6A10，現在的問題是輸出電壓不穩定，帶不了負載，
0
回復
2017-07-16 10:31
@154600
仿真只是作為一個參考，建議實際搭電路調試；很多時候，仿真是不行的，畢竟軟件有限； 相應的參數要計算好，特別是反饋回路相關參數。

實物做出來差距確實大，現在實物不能穩壓，而且?guī)Р涣素?fù)載，還有就是輸出電壓會慢慢的越來越高，超出設置的范圍



0
回復
2017-07-16 10:45
@靜嘟嘟兒
實物做出來差距確實大，現在實物不能穩壓，而且?guī)Р涣素?fù)載，還有就是輸出電壓會慢慢的越來越高，超出設置的范圍

請參考如下附件；

一種實用的BOOST電路(UC3842).pdf

0
回復
2017-07-16 10:46
@靜嘟嘟兒
二極管換成5819了，MOS管應該用什么呢
調節電位器不能調電壓額話  檢查反饋
0
回復
2017-07-16 10:50
@154600
請參考如下附件；一種實用的BOOST電路(UC3842).pdf
好的，謝謝
0
回復
2017-07-16 10:52
@林浩7856
調節電位器不能調電壓額話 檢查反饋

那不能穩壓，輸出電壓會慢慢變大呢？



0
回復
2017-07-16 10:56
@154600
請參考如下附件；一種實用的BOOST電路(UC3842).pdf
我看了一下附件，最開始做這個電路的時候，我就按照你給的這個電路做了仿真，我不清楚是元件參數不對還是其他什么原因，電路仿真出來UC3842的6腳不起振，輸出電壓小于電源電壓
0
回復
