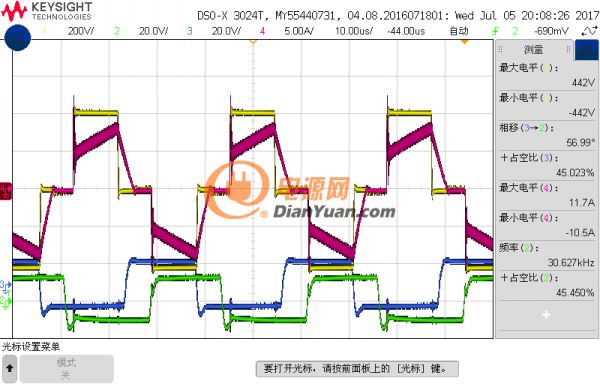

聽說電源網中高手如云，小弟有一事請教。昨日，小弟做了個實驗，加了負載到1525W（滿載2200W），在這個點工作三分鐘左右，悲催的事情發生了，超前臂q1.q3炸機了。沒有任何預兆。您看看可以看出啥問題波。附上此時波形圖。

黃色：Uab兩端電壓（三相整流得到，解釋一下：拓?fù)溆玫氖且葡嗳珮騴vzcs滯后臂串聯二極管，隔直電容Cb=4.3uf使電流復位。諧振電感為變壓器漏感為5uh。我目前做的是開環實驗，控制芯片用的是3875，內部放大器做的是個跟隨，也就是改變這個電壓而改變移相腳。實驗過程是先固定移相腳，輸入從0往上加到而定輸入380ac。此時加到316v時已經輸出109.49v ,于是沒有繼續加。）

粉紅色：原邊電流Ip.

藍色：Q3驅動波形：Vge。

綠色：Q2驅動波形：Vge。

問題：1、炸機時，pcb溫度60度左右。基本可以排除過溫。（解釋下為什么不直接測開關管溫度：因?yàn)殚_關管焊接在板子后面貼在散熱片上，不方便測量，于是測開關管對應的pcb板。個人認為加20度裕度應該差不多吧。具體兩者溫度轉換不是很清楚。各位大神可有經驗，望告知，不甚感激。）

2、至于過流過壓，波形圖也沒有異常啊。應該也不是。那么，現在問題來了，到底什么原因?qū)е轮蓖?，罪魁禍?zhǔn)资钦l？

3、過流保護怎么沒有起作用尼？（變比1:100）
