回帖  跟學

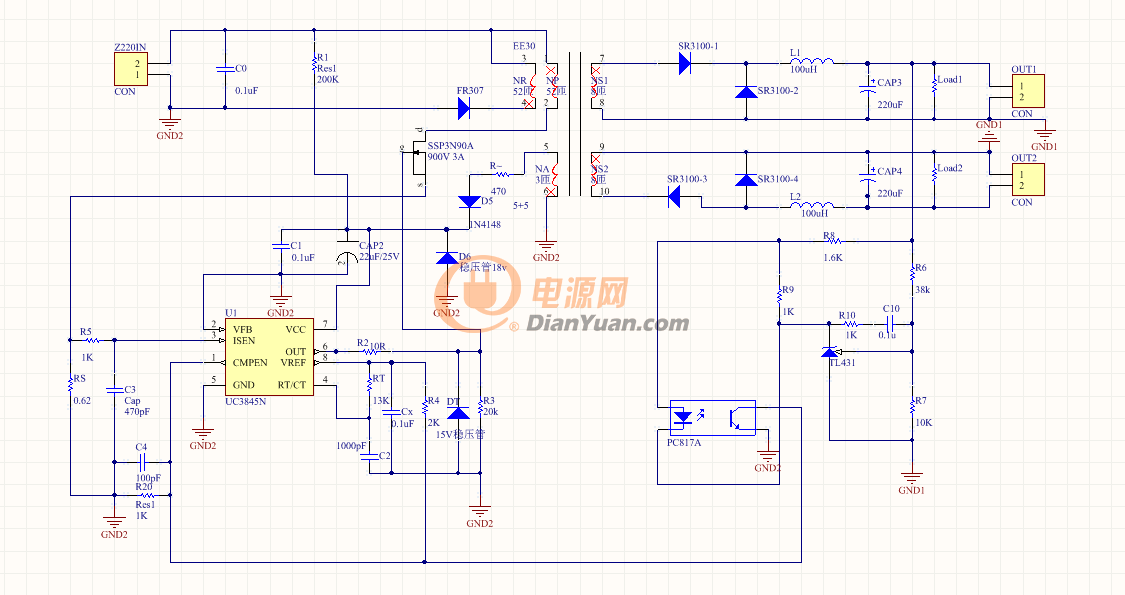

電感使用的是工字電感，會不會有影響

恭喜被添加到社區經典圖庫，并獲得1積分
http://www.zjkrx.cn/bbs/classic/

你的匝比都不對，重載脈寬已經開到最大了，

可以請您詳細說明一哈嗎

今天測了哈芯片電壓，（用的UC3845），7腳電壓在8.1V，8腳電壓在0.5V

NA繞組相位反了

我想的是，這樣接，在開關管截止時，利用激磁復位釋放的部分能量來供電，這樣有什么問題

哦，那我不改變壓器，直接把5、6腳的接線對調行不信（因為變壓器是我定做的，自己不會饒）

R-取值470R也偏大

那一般來說，限流電阻曲多達比較好？因為主要是怕1N4746穩壓管過流

可以，再先把VCC電路串的電阻改小一點。

這個穩壓管是建議不這樣用的，容易出問題，最好加個線性穩壓電路比較安全，也就多加個三極管和電阻。

哦哦，多謝前輩指點

我再打擾哈，如果VCC供電不足，那空載也應該不正常啊

今天我把同名端改了，但是7腳電壓也只有8.15v 8腳電壓0.54v,是不是供電繞組匝數太少了？

電阻有改小嗎？直接0R試試

8腳沒有5V那空載還正常？不工作吧

反正8腳 0.5V還是工作了，不過這個時候已經是最大占空比了；今天我把供電繞組和啟動電路斷開了，然后用一個外部模塊直接給38457腳12V電壓，工作全都正常了，滿載電壓都只掉了0.04V，應該就是供電的問題，可能要改變壓器

呵呵，找到問題就好。 也可參考參考這個帖子，你這個問題都有說明。 http://www.zjkrx.cn/bbs/1538484.html

恩恩，多謝前輩

版主能講一下正激電源穩壓控制的原理嗎？多謝!

正激的穩壓控制比反激的來得更直接，因為正激變壓器只做變壓和隔離用，沒有儲能，根據  Uin * D = (Uo+Ud) * n ，那么控制芯片根據反饋來調節占空比來控制輸出來達到穩定。

當然一句話說得容易，實現起來還有很多因素，但基本原理是這樣的。

其它的我就不敢造次了，電源教材上都有。
