反激電源 12V 10A 使用LD7750+同步整流 MPS6901 問題

90---264V輸入  12V 10A 輸出

使用的LD7750+同步整流MPS6901.大電容180UF 450V 變壓器PQ3225(匝比為6 初級24:次級4)，因?yàn)?0V滿載時候，大電容最低電壓只有70V了，所以匝比取得比較小。大電容受結構限制，也沒有辦法加大。

現在問題點：

  高壓輸入264V時候，因?yàn)樵驯缺容^小，次級同步MOS的 DS尖峰很高，如下圖

P70330-185658

全部回復(36)
正序查看
倒序查看
trate
LV.6
2
2017-03-30 21:26

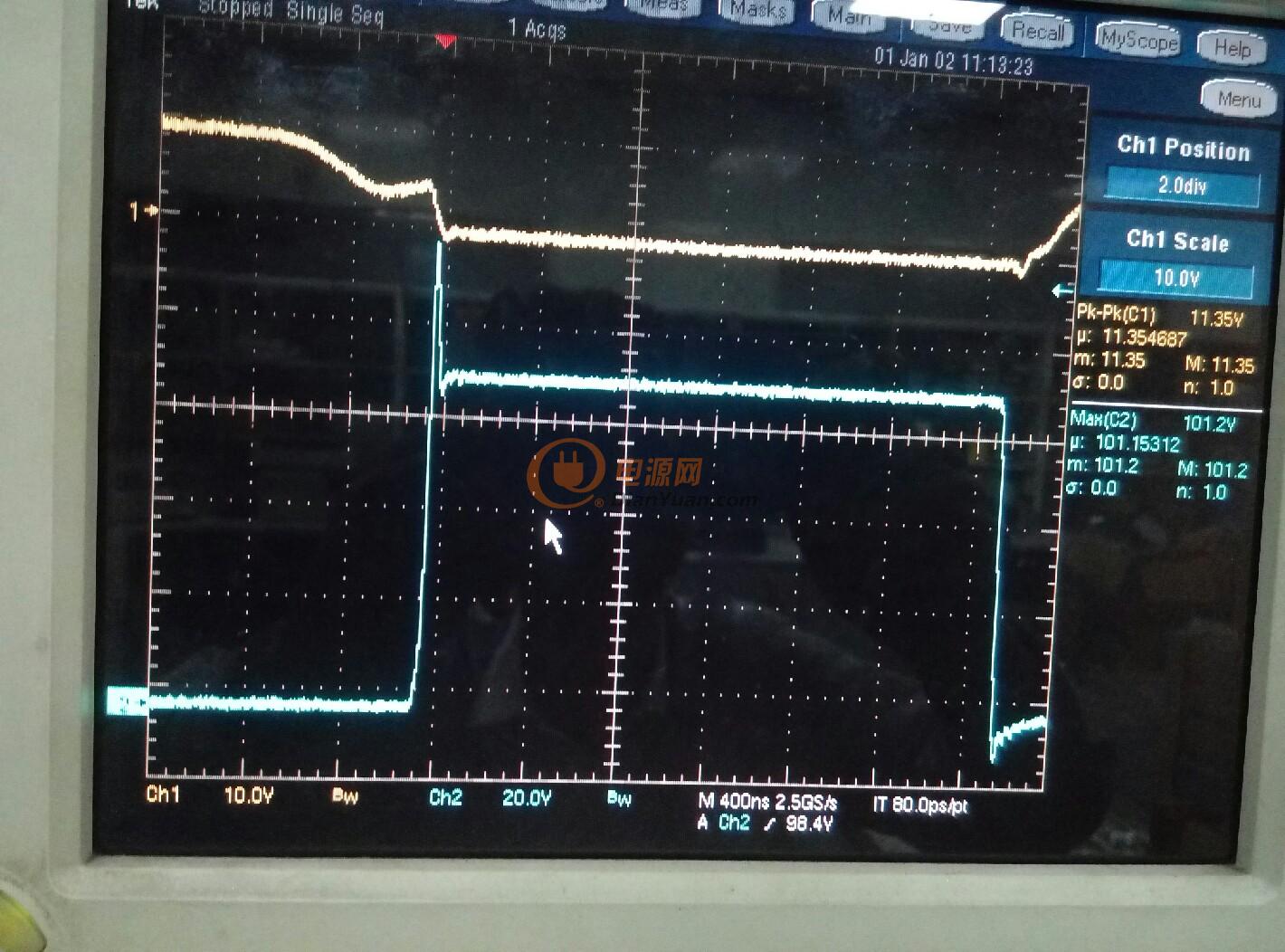

黃色波形為同步驅動，綠色為 Vds的波形。尖峰很高，我現在MOS 的DS兩端加的吸收為222+10歐姆了，沒有辦法消除
0
回復
trate
LV.6
3
2017-03-30 21:29
@trate
黃色波形為同步驅動，綠色為Vds的波形。尖峰很高，我現在MOS的DS兩端加的吸收為222+10歐姆了，沒有辦法消除

0
回復
trate
LV.6
4
2017-03-30 21:31
@trate
[圖片][圖片]
這個尖峰造成的原因是不是次級同步MOS關斷后，次級漏感和同步MOS的輸出結電容 諧振造成的？有什么好辦法可以降低這個尖峰？？？
0
回復
2017-03-30 22:40
次級MOS加吸收啊
0
回復
trate
LV.6
6
2017-03-30 22:44
@trate
這個尖峰造成的原因是不是次級同步MOS關斷后，次級漏感和同步MOS的輸出結電容諧振造成的？有什么好辦法可以降低這個尖峰？？？
還是說：因?yàn)镃CM模式下，電流連續，同步MOS的體二極管內部反向恢復慢，造成的這個尖峰。因?yàn)榘l(fā)現滿載條件下，CCM模式時候這個尖峰大。以前做的QR模式的適配器不存在這種現象。
0
回復
trate
LV.6
7
2017-03-30 22:45
@edie87@163.com
次級MOS加吸收啊
試過了。222+10歐姆，沒有效果 加到472也不明顯
0
回復
大蟲子
LV.5
8
2017-03-30 23:53
@trate
試過了。222+10歐姆，沒有效果加到472也不明顯
外置MOS的ciss參數多少
0
回復
trate
LV.6
9
2017-03-30 23:56
@大蟲子
外置MOS的ciss參數多少
規格書上的參數不靠譜。太多瞎寫的了。我換了幾種不同的國產MOS 效果不明顯。
0
回復
大蟲子
LV.5
10
2017-03-31 00:45
@trate
規格書上的參數不靠譜。太多瞎寫的了。我換了幾種不同的國產MOS效果不明顯。
波形我沒看錯是100多V吧，初級24次級4，這樣子輸出應該在74V左右，而且看得出來你的波形存在很高的高頻噪聲尖峰，都拉高都有17V左右
0
回復
大蟲子
LV.5
11
2017-03-31 00:53
@trate
規格書上的參數不靠譜。太多瞎寫的了。我換了幾種不同的國產MOS效果不明顯。
你都用過什么MOS，像AO的就很好，就是價格高了點
0
回復
trate
LV.6
12
2017-03-31 07:03
@大蟲子
你都用過什么MOS，像AO的就很好，就是價格高了點
AOS的也用過 稍微好一點點，一樣很高。現在的尖峰有25V左右，關鍵是尖峰產生的原理是不是:因?yàn)镃CM模式下，體二極管的反向恢復造成的嗎？
0
回復
trate
LV.6
13
2017-03-31 09:49
@trate
AOS的也用過稍微好一點點，一樣很高?，F(xiàn)在的尖峰有25V左右，關鍵是尖峰產生的原理是不是:因?yàn)镃CM模式下，體二極管的反向恢復造成的嗎？

高手們，幫忙出出主意。

0
回復
oyang314
LV.5
14
2017-03-31 10:18
@trate
高手們，幫忙出出主意。
你把初級MOS的驅動電阻加大一點，這個尖峰會降一些的。
0
回復
trate
LV.6
15
2017-03-31 10:21
@oyang314
你把初級MOS的驅動電阻加大一點，這個尖峰會降一些的。
試過了，初級是10歐姆，改成39歐姆，沒有什么變化
0
回復
2017-03-31 13:49
已經被添加到社區經典圖庫嘍
http://www.zjkrx.cn/bbs/classic/
0
回復
ZZL322
LV.1
17
2017-03-31 16:41
lz的變壓器是三明治結構么？
0
回復
大蟲子
LV.5
18
2017-04-01 00:14
@trate
AOS的也用過稍微好一點點，一樣很高?，F(xiàn)在的尖峰有25V左右，關鍵是尖峰產生的原理是不是:因?yàn)镃CM模式下，體二極管的反向恢復造成的嗎？

對的，反向恢復的瞬間會引起諧振，產生噪聲頻率。

要看是初級MOS產生的高頻噪聲還是次級MOS反向恢復產生的噪聲才好排除，你把變壓器跟圖級發上來才好讓人看看

0
回復
2017-04-01 09:29
匝比是合適的，測下漏感有多大。
0
回復
ZZL322
LV.1
20
2017-04-01 11:20
@心如刀割
匝比是合適的，測下漏感有多大。
三明治結構  初級430UH電感量  漏感4.6UH正常嗎
0
回復
2017-04-03 14:01
@心如刀割
匝比是合適的，測下漏感有多大。
咋比是合適的，主要還是變壓器的漏感太大了，導致MOS管的反向恢復時間太短，試試調節下IC的死區，看能有效果沒
0
回復
2017-04-05 10:50
留個聯系方式 我給你提供個昂寶案子做的120W成品
0
回復
ZZL322
LV.1
23
2017-04-06 08:38
@鴻海電子
留個聯系方式我給你提供個昂寶案子做的120W成品

619246759@qq.com

求大哥給個機會學習

0
回復
trate
LV.6
24
2017-04-07 15:11
@鴻海電子
留個聯系方式我給你提供個昂寶案子做的120W成品

昂寶的哪款？6663做的？  trate@163.com

0
回復
2017-04-07 15:20
同步整流MOS管并一個低VF值肖特極
0
回復
trate
LV.6
26
2017-04-08 01:18
@簡單至極
同步整流MOS管并一個低VF值肖特極
沒有用，SB5100和20100都試了。還是要改初級驅動 吸收加重點，以及變壓器工藝，讓漏感小點?，F(xiàn)在264滿載時候 最大尖峰90V左右，基本滿足需求
0
回復
2018-06-25 14:16
@鴻海電子
留個聯系方式我給你提供個昂寶案子做的120W成品

qq:840419086@qq.com, 能否給個120W方案

0
回復
marshallcao
LV.1
28
2018-06-25 18:26
@trate
沒有用，SB5100和20100都試了。還是要改初級驅動吸收加重點，以及變壓器工藝，讓漏感小點?，F(xiàn)在264滿載時候最大尖峰90V左右，基本滿足需求
我司專業代理經銷各種MOSFET（7n65/10n65等)、二三極管(M7,MB10F,MBR20100,SS52-SS520等）以及電源管理IC(VIPER12，VIPER22,OB2512RNJP，OB2510MP等)，主要用于開關電源，電源適配器及LED其相關領域，質量可靠，希望能幫到各位，謝謝！    聯系人：曹先生    聯系電話：0755-83146685    手機：13501587328     QQ:112528790    阿里旺鋪：www.hcdelec.com
0
回復
xuxingde002
LV.1
29
2018-06-27 11:01

有沒有4.5  40A的電源現成的方案。

0
回復
296310345YY
LV.4
30
2018-07-10 16:08
@trate
沒有用，SB5100和20100都試了。還是要改初級驅動吸收加重點，以及變壓器工藝，讓漏感小點。現在264滿載時候最大尖峰90V左右，基本滿足需求

最后是調節什么參數？

如果是SR MOS的反向恢復時間造成的話，那么并個肖特其為何沒有作用？

0
回復
mfkdcet
LV.8
31
2018-07-11 09:23
@xuxingde002
有沒有4.5 40A的電源現成的方案。
調節前面的吸收，且前面的驅動再加大一點，不知道你前面是用的什么管子，最好有電路圖
