說起是德（惠普）的示波器，2004年我第一次接觸HP54600后，就和是德（惠普）的示波器結下了不解之緣，

之后幾次的工作變動，手頭總有一臺是德（惠普、安捷倫）的示波器陪伴。

時常處理生產異?；蜓邪l(fā)樣機時加班到夜深人靜，陪伴我的就是示波器了，

HP54600，DSO1014、MSO6014A、DSOX3014A、DSOX6004A、MSOX3104T……這一路過來，幫我解決了無數個電路異常和調試。

想起那些一邊潛水電源網論壇翻著各種前輩的精華帖，一邊拿著探頭做新產品調試的時光，從心里你們就是我的好朋友了，

不時想起周華健的那首《朋友》——這些年一個人，風也過雨也走，有過淚有過錯，會寂寞會回首，朋友不曾孤單過，一聲朋友你會懂。。。

當然了，沒有傷沒有痛，不會走，那些日子還會有，因為現在示波器都便宜了，

而且是德科技剛推出了僅幾千塊就能買到的DSOX1102G示波器，曾經昂貴可望而不可及，如今飛入平常百姓家，

喜歡就可以買一臺，不需要任性了，一部手機的價格而已。



分享一個現在陪伴我的MSOX3104T最近幫我解決的一個異常：

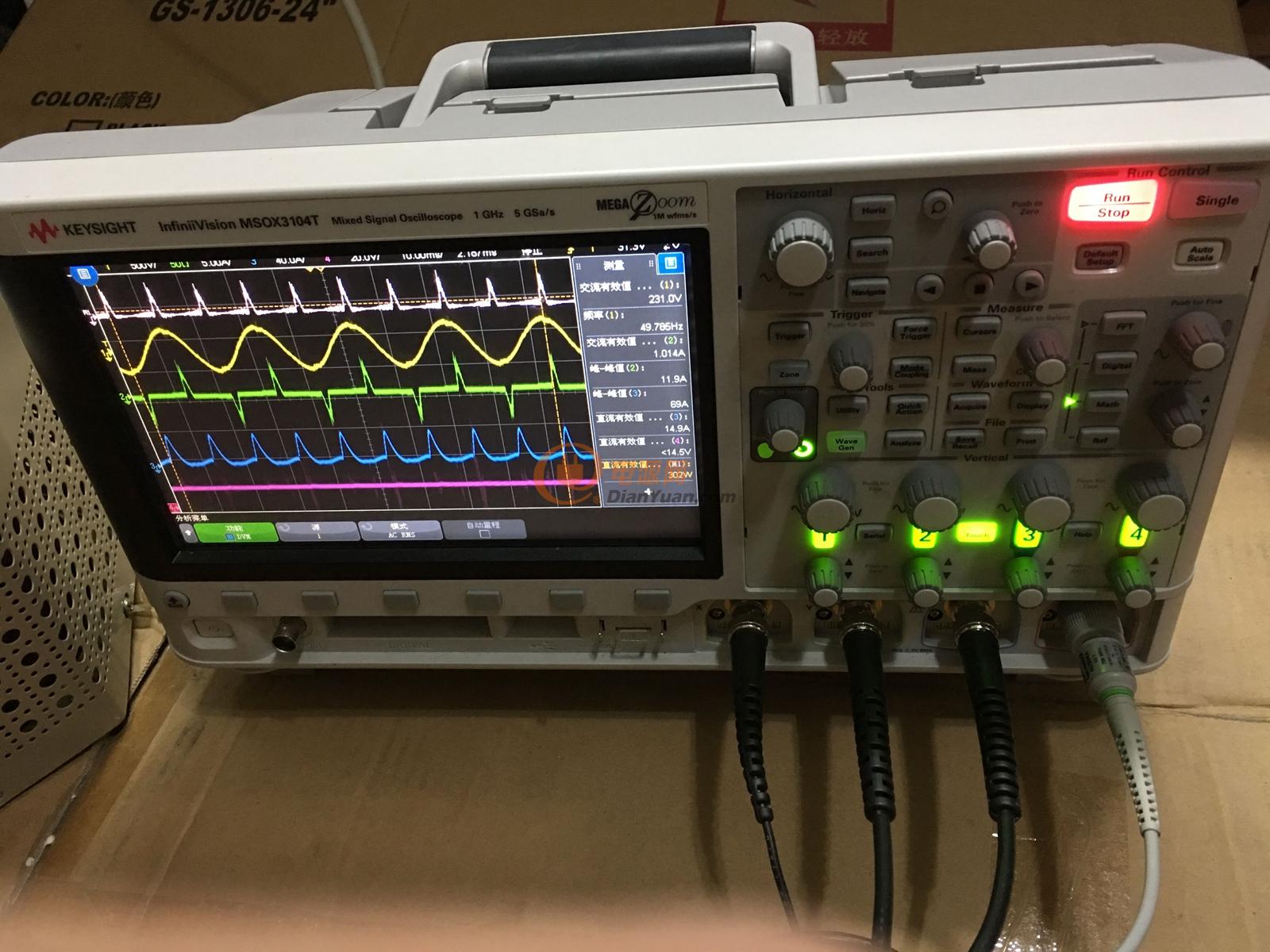

這是一款小功率逆變器產品，根據客戶提供的負載治具測試的波形

負載的電流比較奇怪，但輸出電壓的波形還是很穩(wěn)定的，失真表現也還不錯。

但還是接到客訴，工作時機器噪音比較大。

去現場看了一下，萬用表各種測電壓電流都沒發(fā)現異常，于是就提著MSOX3104T示波器過去了。

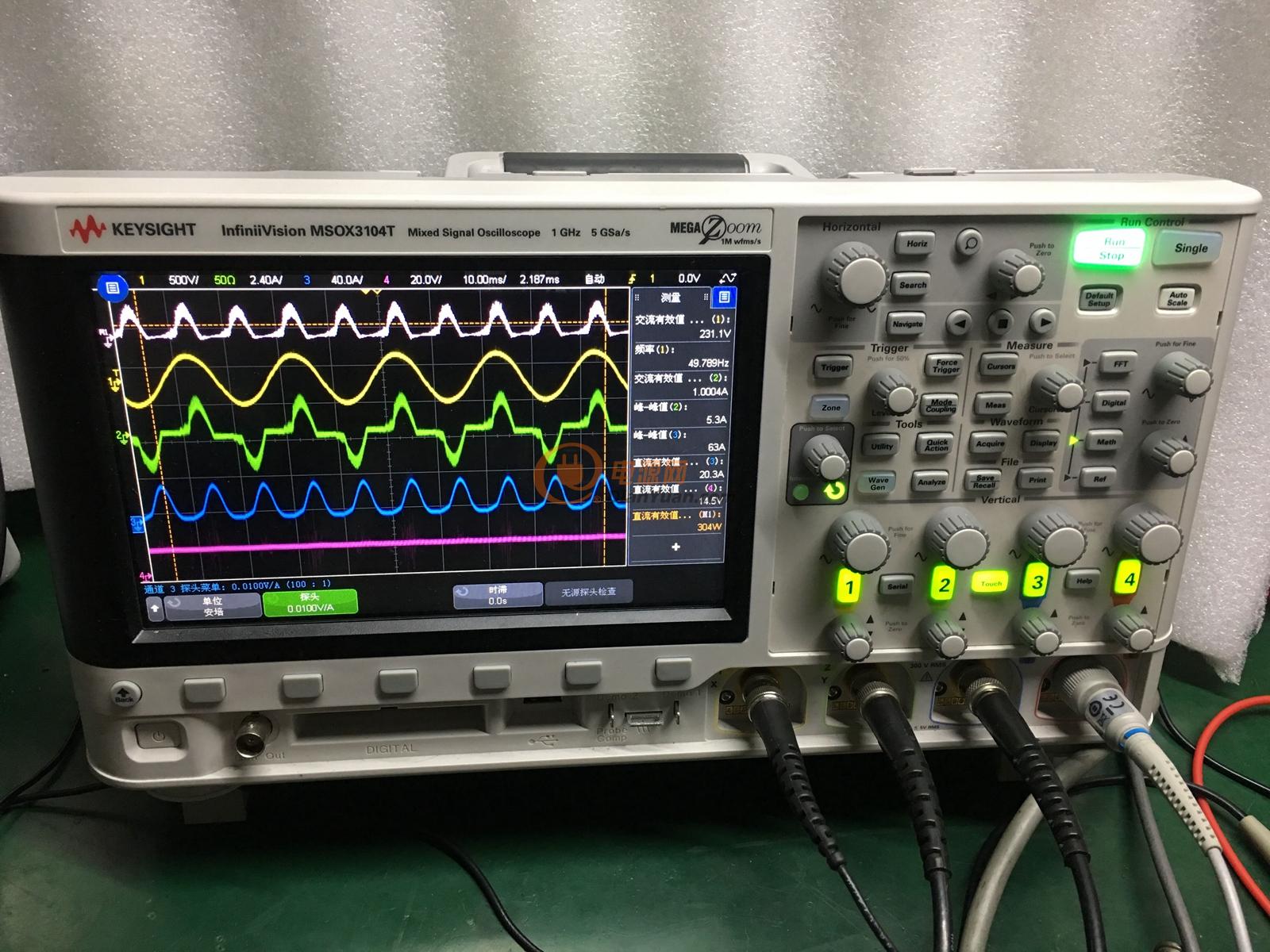

一測：

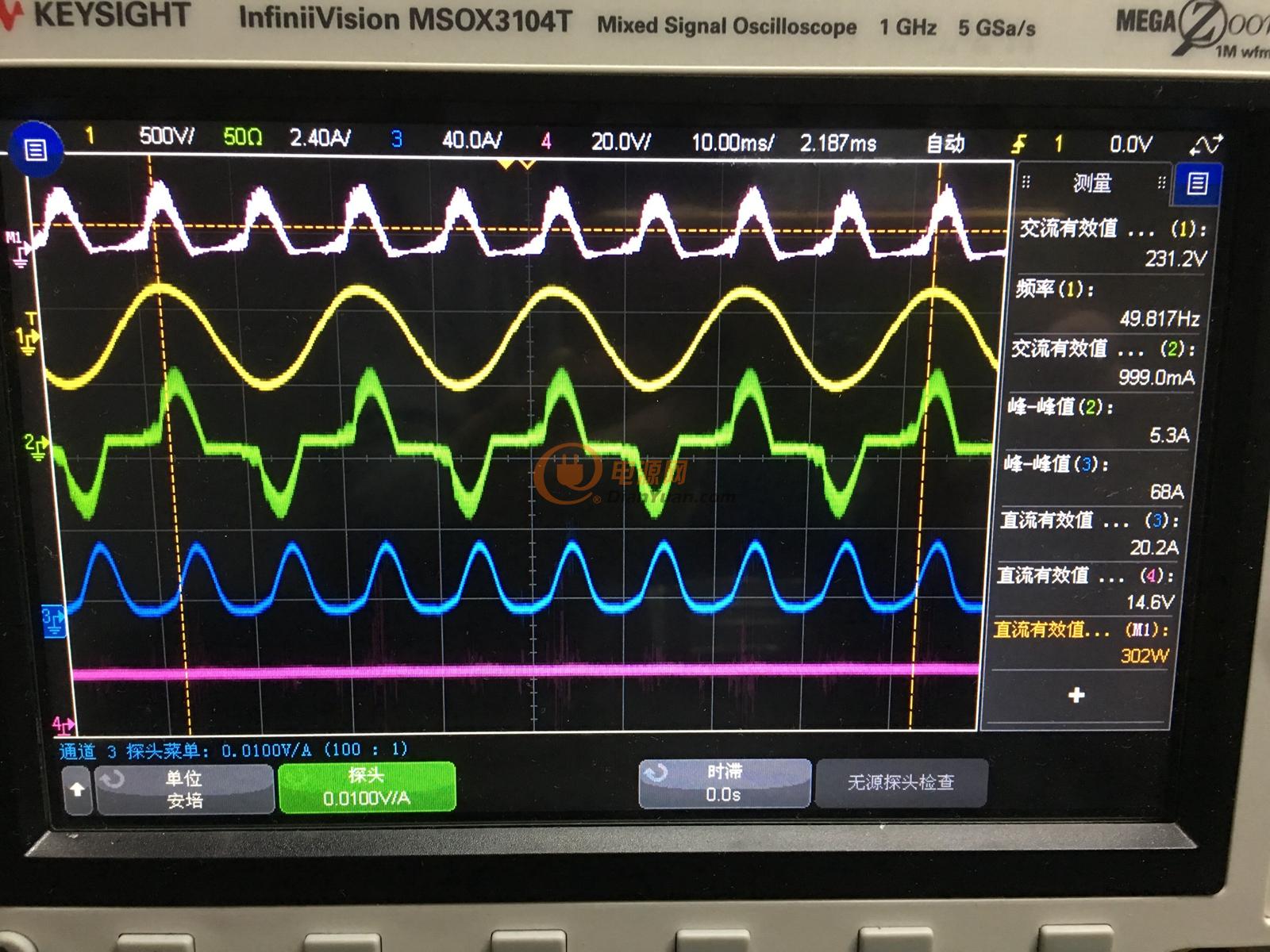

苦逼。。。產品輸出的波形這樣了。。。

看起來電壓電流也都正常，但輸出的電壓波形卻是嚴重失真的。

懷疑是配套的機器工作在大負載狀態(tài)時功率因數太低了導致的，

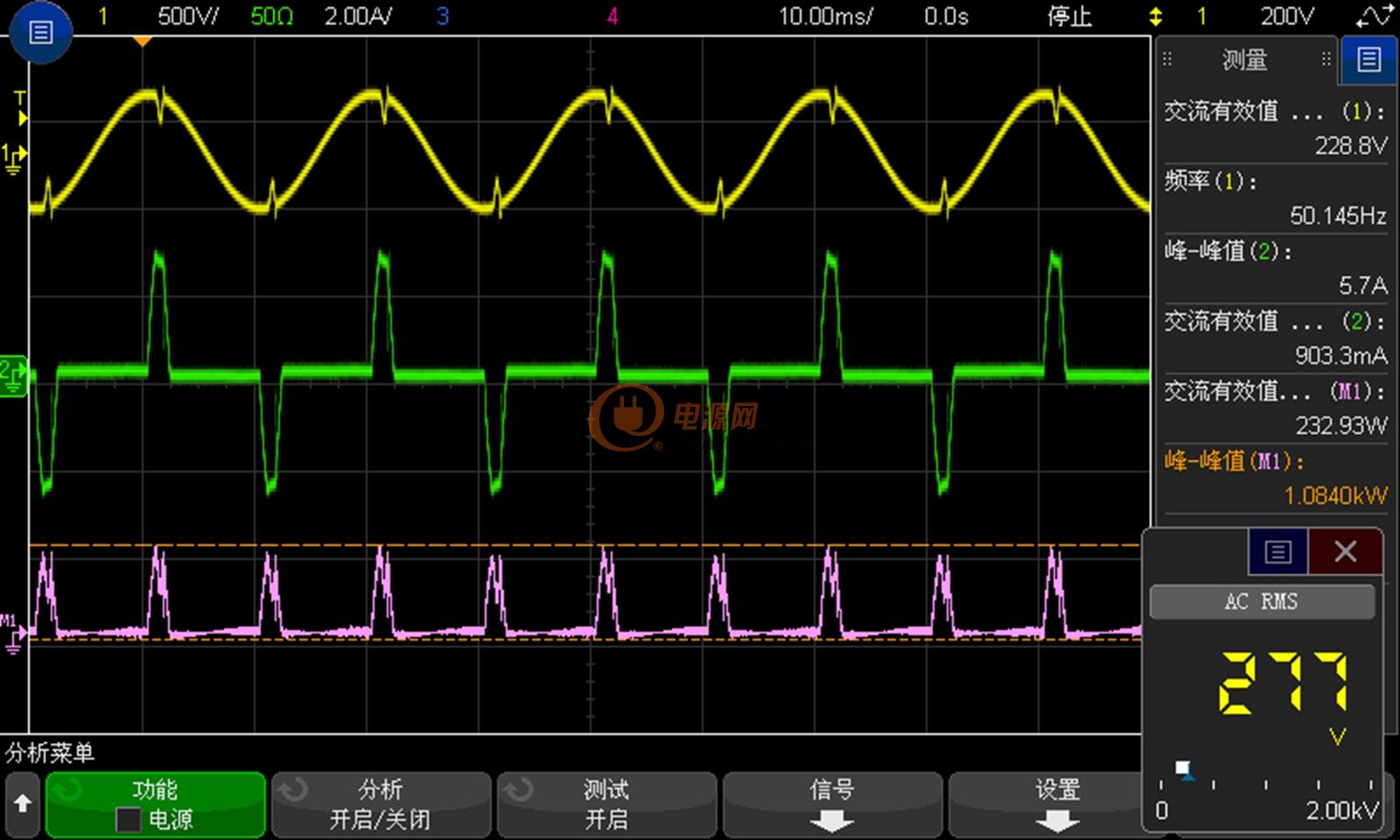

換了一個大功率的逆變器產品接上測試：

功率看起來的確沒有增大，但峰值電流卻大了2倍左右。

于是，回去改良產品，提高產品輸出峰值電流的能力，來應對這種低功率因數的負載。

改良產品后，借助是德科技MSOX3104T的電源分析功能，可以很方便的查看電源諧波。

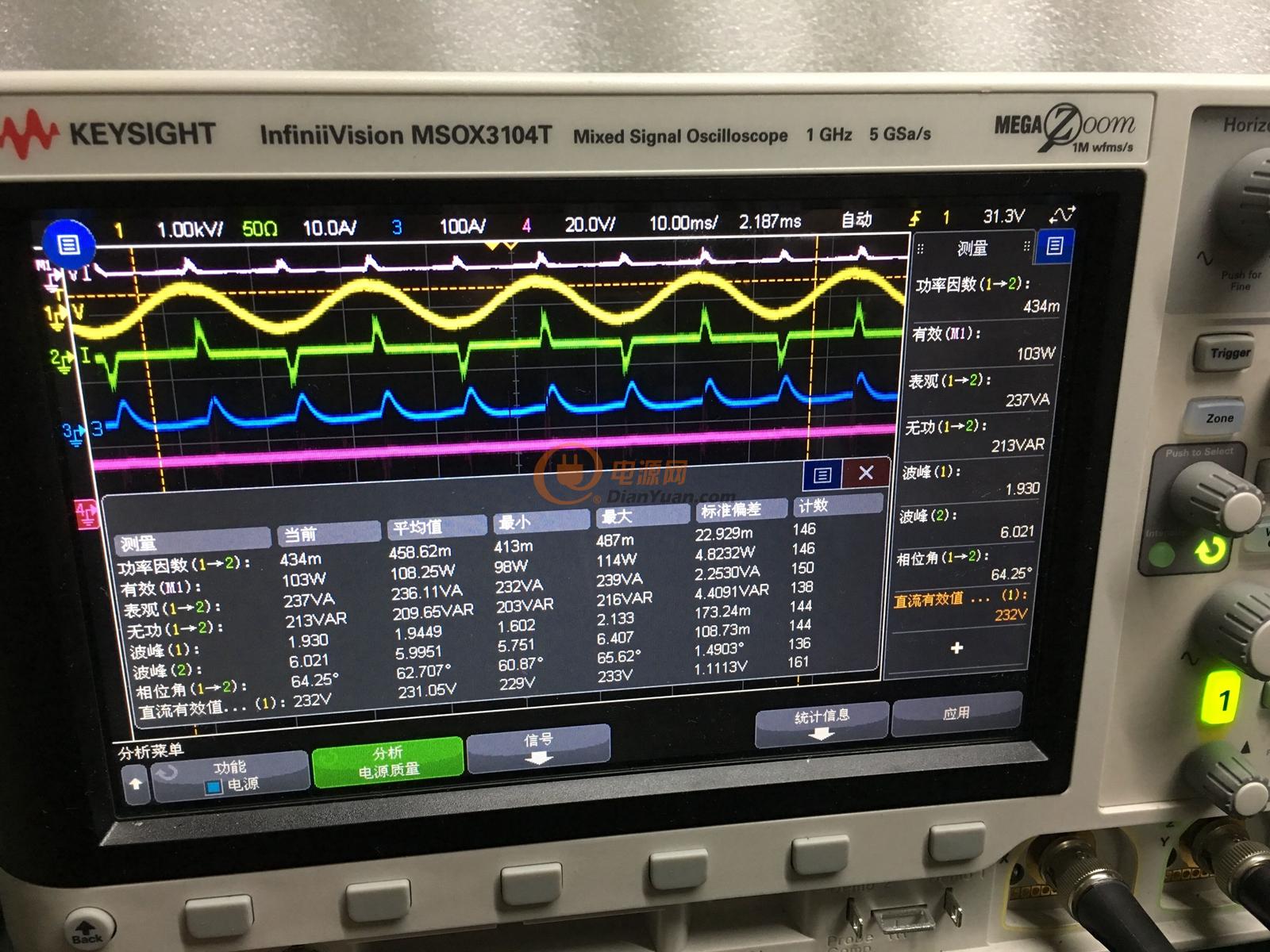

還能利用電源質量測量功能，直接測量功率因數。

產品正常工作時的功率因數只有0.4~0.5之間。

電源質量測量也為給改良的產品質量提供了把關的直接數據和指標。

是德科技示波器——朋友就是這么到位！
