1.方案名稱：BP2516F

2.方案品牌：上海晶豐明源

3.方案簡介：

BP2516F 是一款高精度恒壓恒流控制芯片。適用于85Vac~265Vac 全范圍輸入電壓的非隔離電源。BP2516F 芯片采用獨有的電壓電流控制技術，不需要環路補償電容，即可實現優異的恒壓恒流特性，極大的節約了系統成本和體積。BP2516F 芯片采用PWM/PFM 多模式控制技術，能有效降低系統待機功耗，提高效率和動態性能，并減小系統工作在輕載時的噪聲。BP2516F 具有多重保護功能，包括輸出開路/短路保護，芯片供電欠壓/過壓保護，逐周期限流，過溫保護等。

4.方案規格：

BP2516F 采用SOP8 封裝。

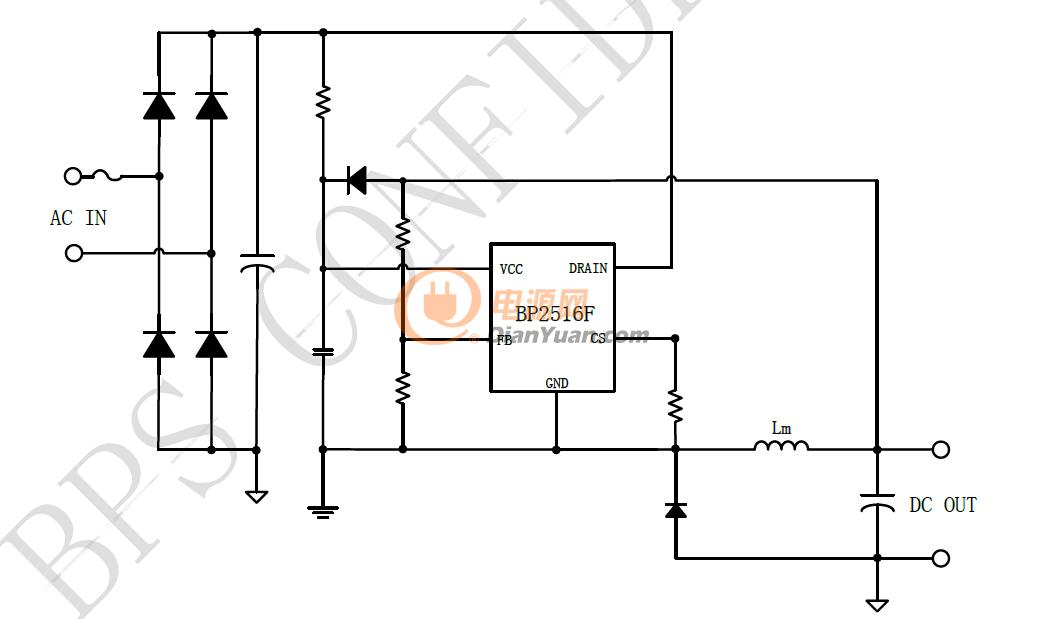

5.方案原理圖：

6.方案BOM

7.方案變壓器：

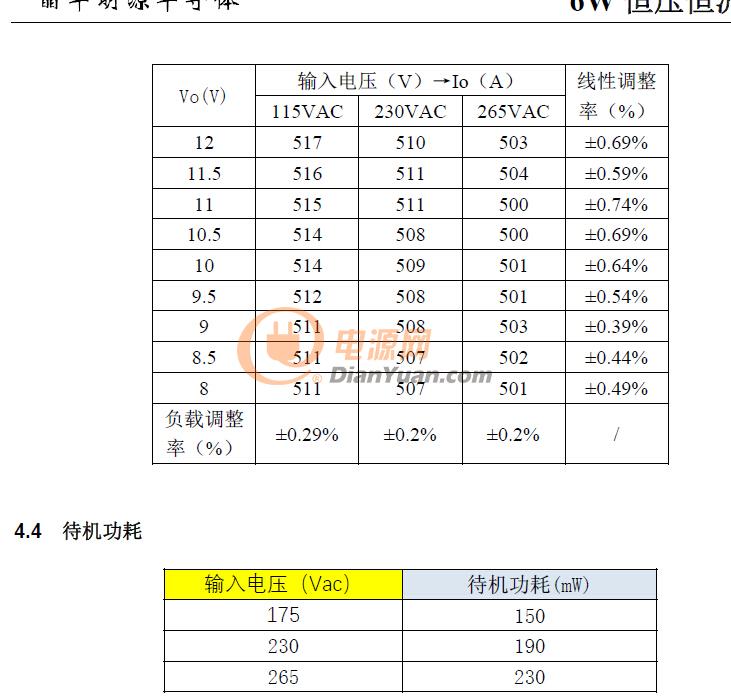

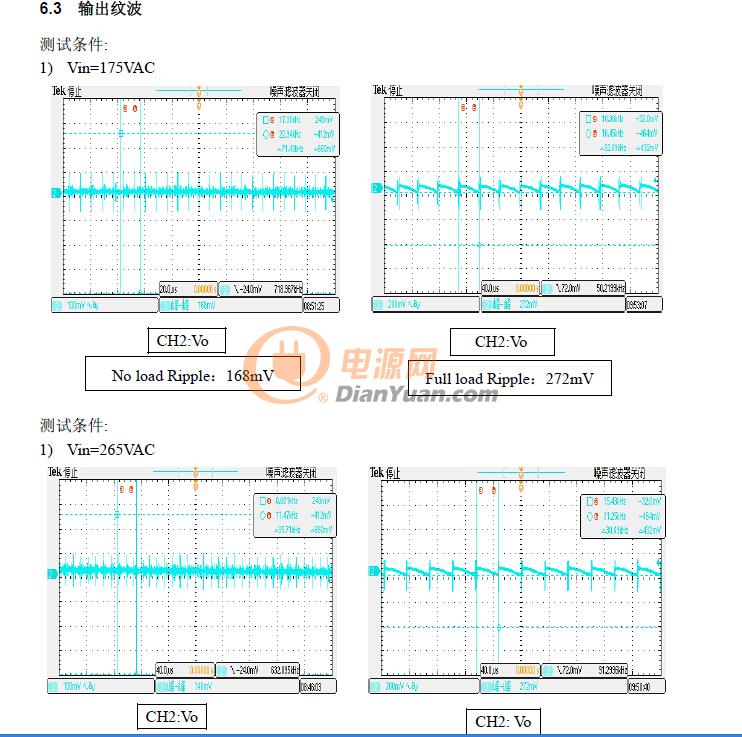

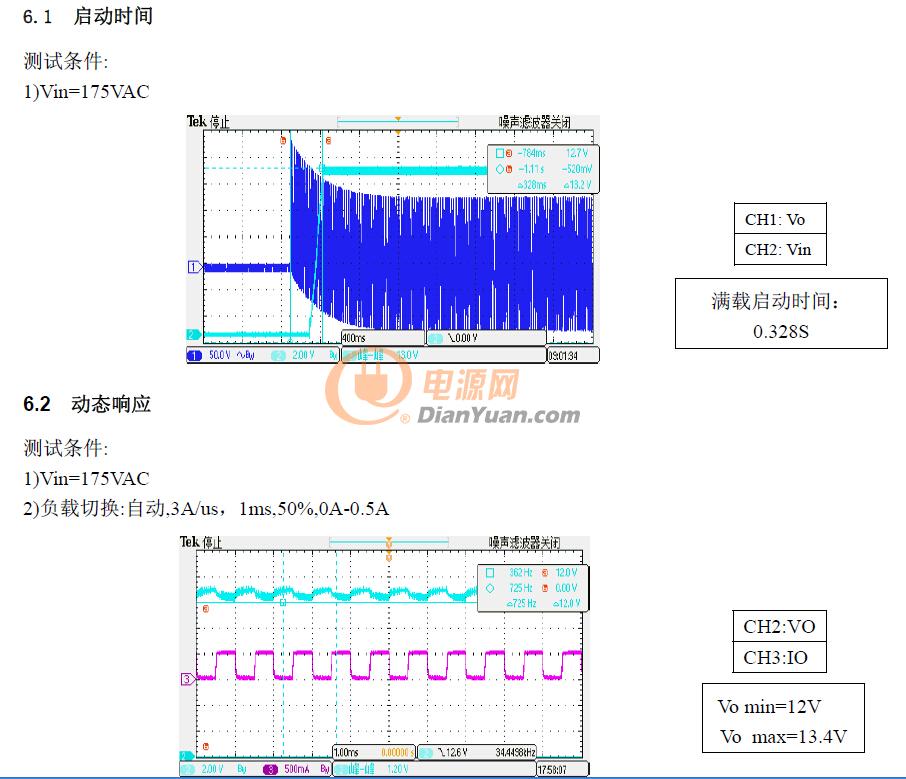

8.測試報告：
