一 、方案名稱：LED臺燈升壓恒流驅動IC
二、品牌：HXC
三、方案特點：
外掛MOS系列：H6701是一款高效率、高精度的升壓型大功率LED 恒流驅動控制芯，H6701內置高精度誤差放大器，固定關斷時間控制電路，恒流驅動電路等，特別適合大功率、多個高亮度LED 燈串恒流驅動，H6701采用固定關斷時間的控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變,H6701通過調節外置的電流采樣電阻，能控制高亮度LED 燈的驅動電流，使LED 燈亮度達到預期恒定亮度。在EN 端加PWM 信號，還可以進行LED 燈調光,H6701內部集成了VDD 穩壓管，軟啟動以及過溫保護電路，減少外圍元件并提高系統可靠性,采用SOP8 封裝
內置MOS系列：H6702是一款內置100V功率NMOS高效率、高精度的升壓型大功率LED 恒流驅動芯片,H6702內置高精度誤差放大器，固定關斷時間控制電路，恒流驅動電路等，特別適合大功率、多個高亮度LED 燈串恒流驅動。H6702采用固定關斷時間的控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變,H6702,通過調節外置的電流采樣電阻，能控制高亮度LED 燈的驅動電流，使LED 燈亮度達到預期恒定亮度。在EN 端加PWM 信號，還可以進行LED 燈調光,H6702內部集成了VDD 穩壓管，軟啟動以及過溫保護電路，減少外圍元件并提高系統可靠性,內置100V功率MOS

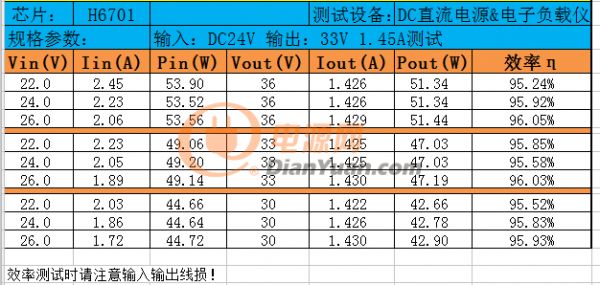

1，H6701(外掛MOS，可升80V輸出可做大功率)可以支持12-24V，升壓到33-36V，300mA（此規格可選內置MOS）、600mA、900mA、1A 四個規格，支持24V輸入，輸出33-36V1.5A，整個電壓范圍內效率均大于90%，效率基本保持在95%
H6702（內置100V耐壓MOS，輸入電流可過1.5A，可升80V輸出，成本相對低）
2、帶PWM調光腳，前端做欠壓保護時，可實現欠壓時輸出電流減小達到保護二極管或者芯片電流過大。
3、全電壓及全帶載范圍內，超高精度。
4、外掛mos與內置MOS，外圍結構簡單
5、低壓差時，保持高穩定性。方式壓差過小時，有電流突然增大的情況，防止燒電源或者燈珠。
6、超高效率，整個電源幾乎不產生熱量。12-24V輸入，輸出33-36V 1.5A，平均效率高達92%，比其他同類產品高出10%以上。
7、溫度保護，投光燈內部溫度較高。如果沒有溫度保護，后果不堪設想。有了溫度保護，可以不用擔心高溫下的閃燈或者滅燈現象。
8、空載保護
9、典型應用：12-24V輸入，輸出36V300Ma 600mA 900Ma 1A 1.5A。 12-36V輸入，輸出：80V200Ma 240mA 300Ma 。
臺燈升壓應用：5V輸入，升12V500Ma 600mA，帶PWM調光，臺燈應用可以選擇內置MOS的H6702

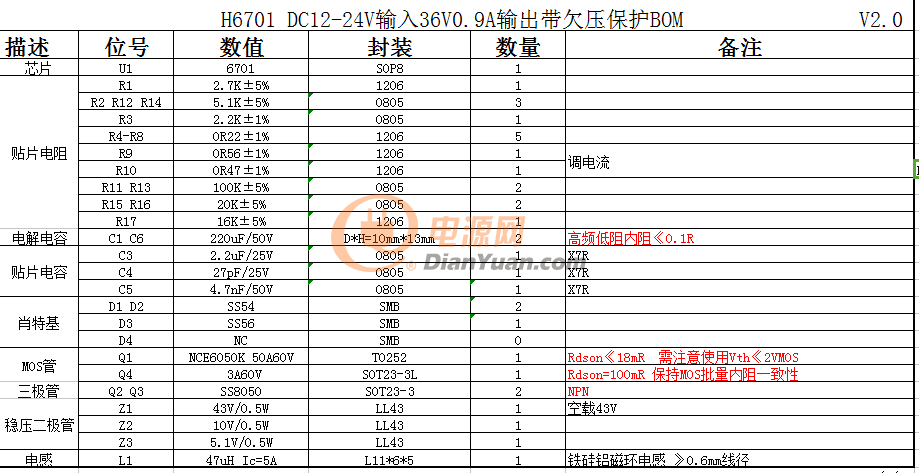

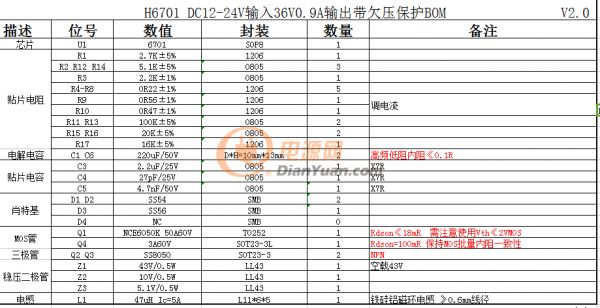

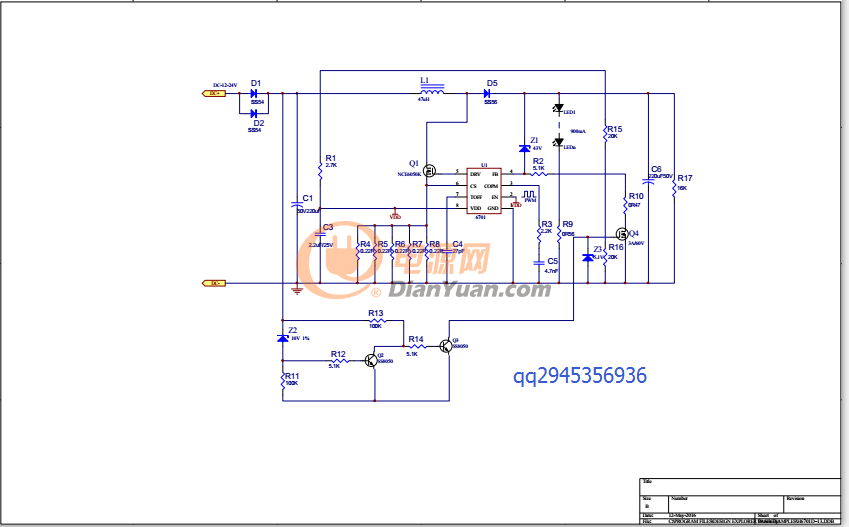

四、帶欠圧保護原理圖：

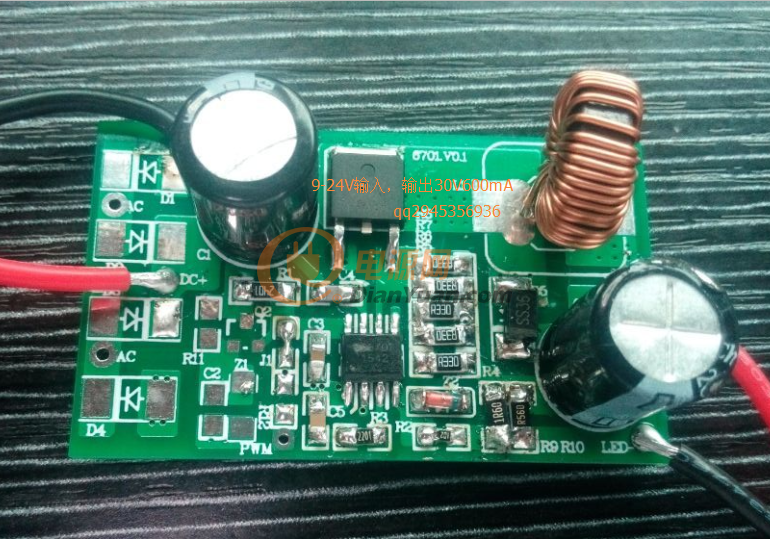

六、DEMO板：
