濾波電容是有的

跟你說原因: 光耦合有HFE值, 一般在設計時光Diode 設計於10mA以上越高越穩, 可是靜態消耗越大(空載損失)

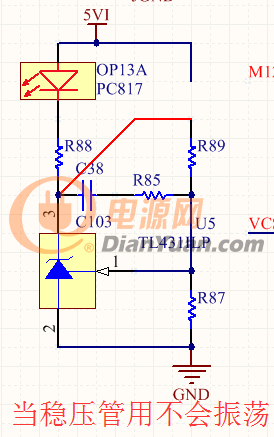

所以  TL431 導通A-K有將近1.9V, Diode = 0.7V

R88 = 5.1 - 1.9 - 0.7 / 200 =12mA

光二極體根一般二極體特性一樣, 在導通瞬間抽不到電流, 因此會造成TL431遲滯, 必須於光二極體那個路徑並聯一顆電阻做偏流用

可以並於二極體兩端或從5V1點連接到TL431_K腳以加速431導通

1). 當空載(完全無電流)發現5V1慢慢往上飄, 把R88再往下降, 若沒這情形, 考慮空載損耗, 電阻可以慢慢往上加, 但是回頭看重載, 若出現高三角波情形

就不要再增加了

2). 改變R88, 則補償要再重新調整C38適度增大, R85適度減小, 然後開機看輸出有無OverShort, 有的話增加電阻值....

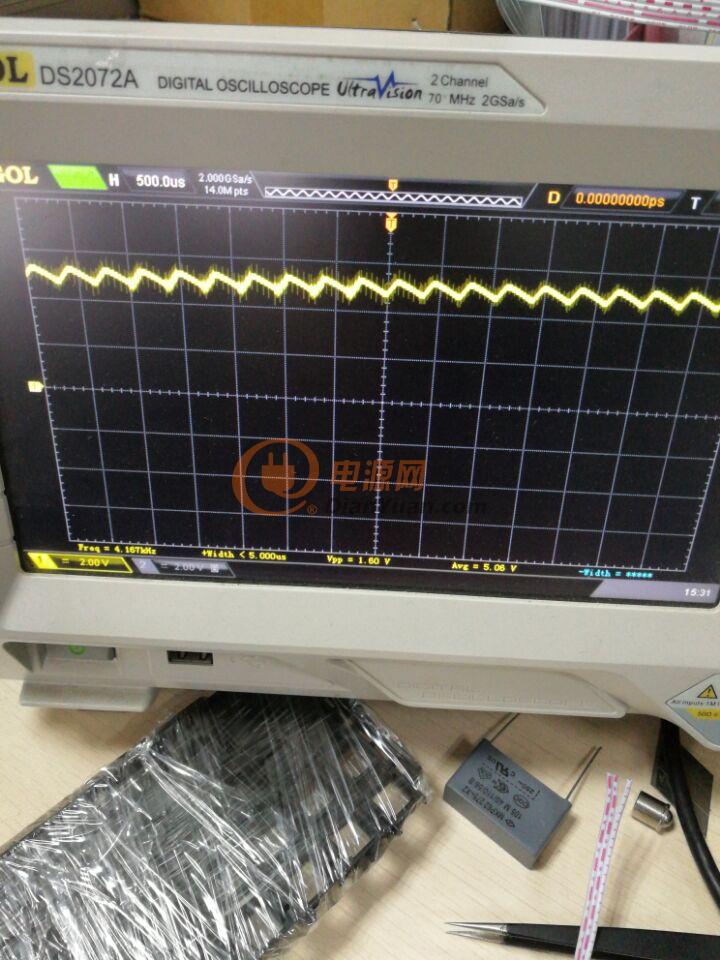

1 空載的時候 是倒鋸齒波，快速上升，緩慢下降，估計是打嗝模式在工作，上升沿有幾十個開關信號

因為主要做控制，電源接觸不多，所以調試沒有經驗，純亂調，，，變壓器還是用的 （老款機型）TOP222 電源上拆的

R88 嘗試過 500   ，1k   ,2k    ,光耦并過1k 5k  ，10k

電源芯片反饋 FB 腳嘗試換過電容，電容越大 振蕩幅度越大，但頻率越小，當用到1uf 已經不是單鋸齒波了，而是 4個不同的波峰組成一個周期

周一試試你說的方法去調試下

另外, 剛看了一下IC SPEC, 其本身在空載時會進入打嗝模式, 如果不是VCC造成, 那表示進入重回授, 你可以把FB接腳切開, 串入一顆47R電阻, 然後把

C6加大, 讓回授放緩, 量測一下輸出連波頻率, 如果依然保持於2K以下, 那可能要用較高容值電容, 或使用固態電容....

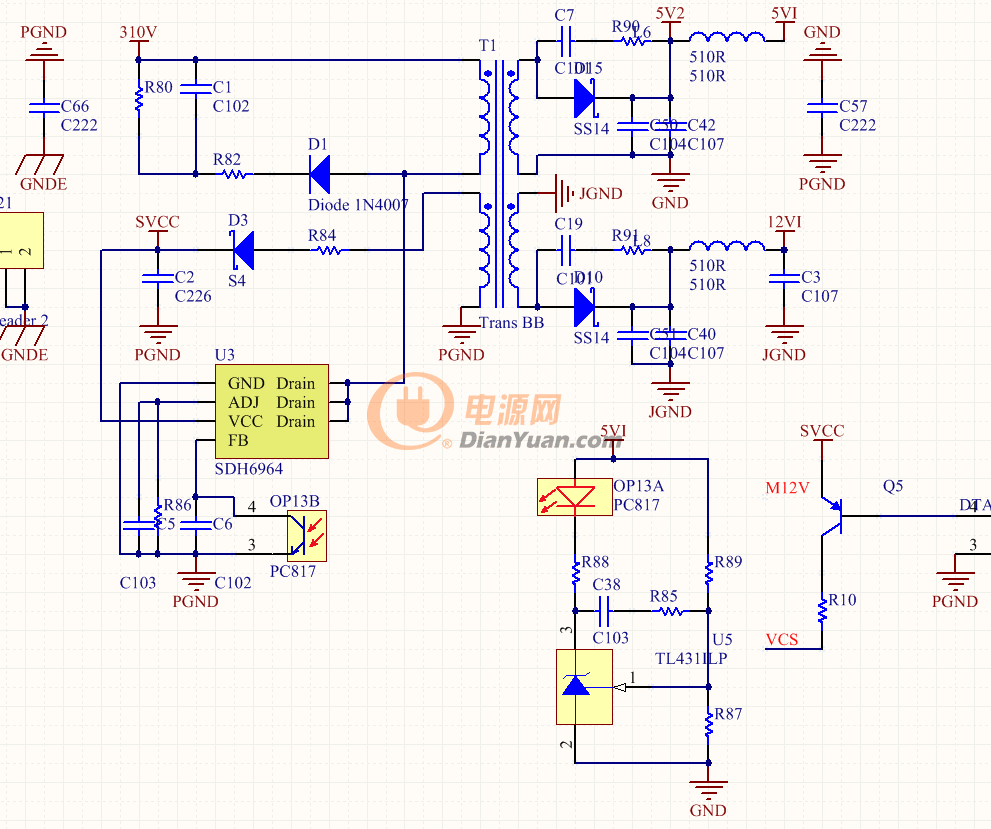

我不是電源專業戶，半個門外漢，同名端圖紙上是誰便找個變壓器來畫的原理圖，所以可能不正確，實際應該正確的，不然就不工作了

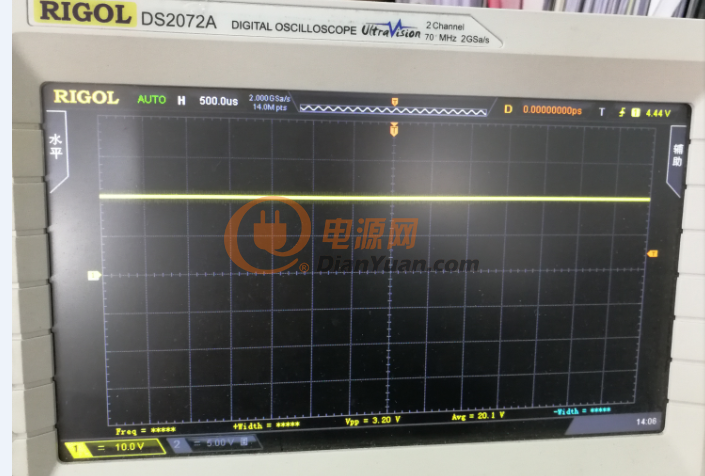

VCC電壓(原邊電壓） 電容 100uf

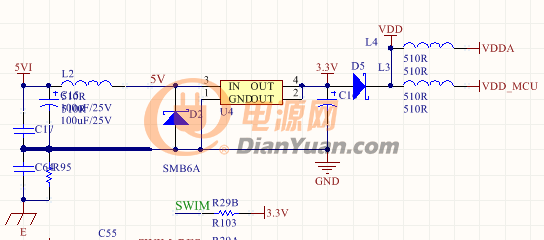

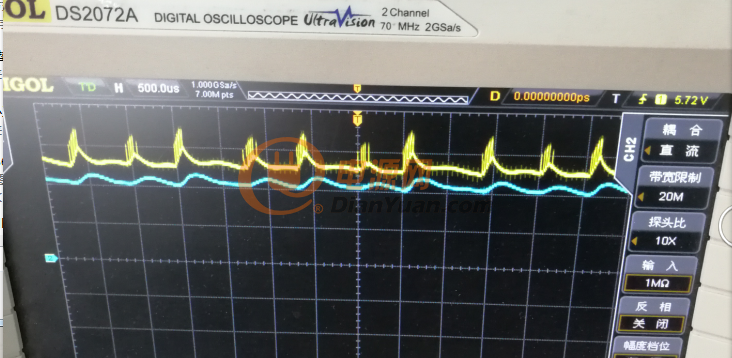

輸出電感前"黃色“（220uf)  輸出電感后 ”藍色“ 電感 68uh 電容 220uF

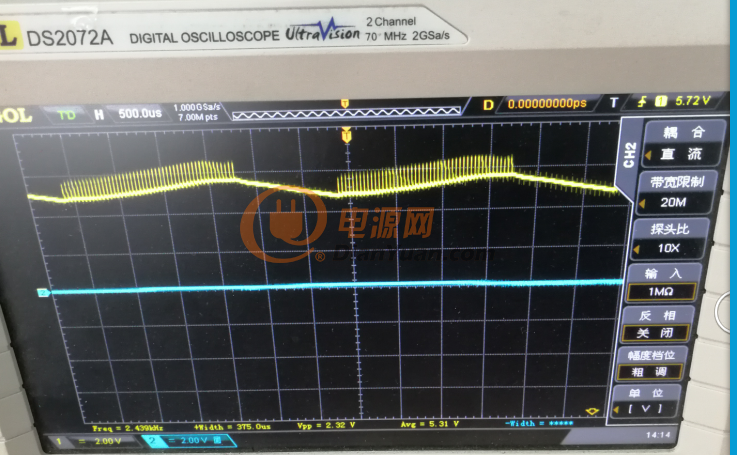

修改FB 后 串68R C6= 0.2uf

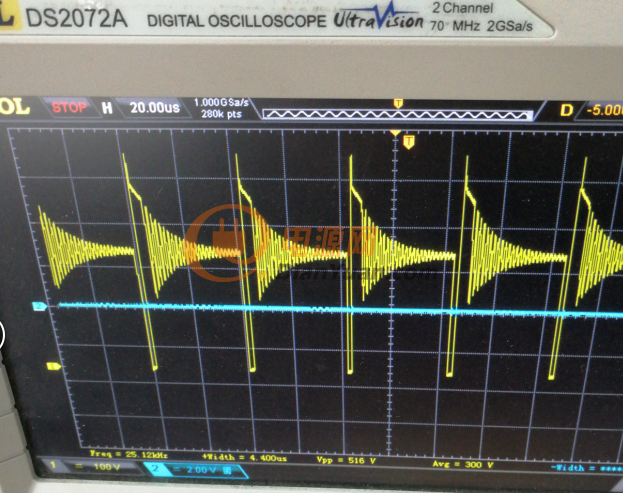

為什么振蕩頻率只有25k?,負載太?。?變壓器電感量太小了？

你VCC看來穩定, 但是在FB端回授波動度還滿大, 輸出端用電感去擋有效, 只是連波幅度還大, 這可能是他打嗝模式的問題, 一般打嗝模式用的是 Cycle skip

或Burst Mode..........

在輕載或空載25K是正常的, 它是間歇性出現25K, 然後停頓一段時間, 再出現25K反覆的出現, 那種主要是要閃音頻, 因為太低人耳會聽到...

可是看你那信號像是使用Valley Skip 模式, 所以電壓升降有一定的幅度, 你試試加快或變慢FB的速度, 就是補償電容(FB點與431點)加大或變小

試試其幅度變化, 不然就只能加大輸出電容容量去消上下波幅.........

我初步猜測是我的變壓器問題，我的變壓器是在top222上拆的，top222 是100k   而這個是60k 那么電感量就偏小了，所以占空比就偏小，小到芯片以為是空載，所以其實有5w輸出時還處在打嗝模式，繼續加負載到7w左右 進入低頻22k輕載模式，再加負載到12w 才進入高頻65k 這個已經驗證，就是變壓器要重新繞下試試

謝謝版主指導。

不要C38試一試
