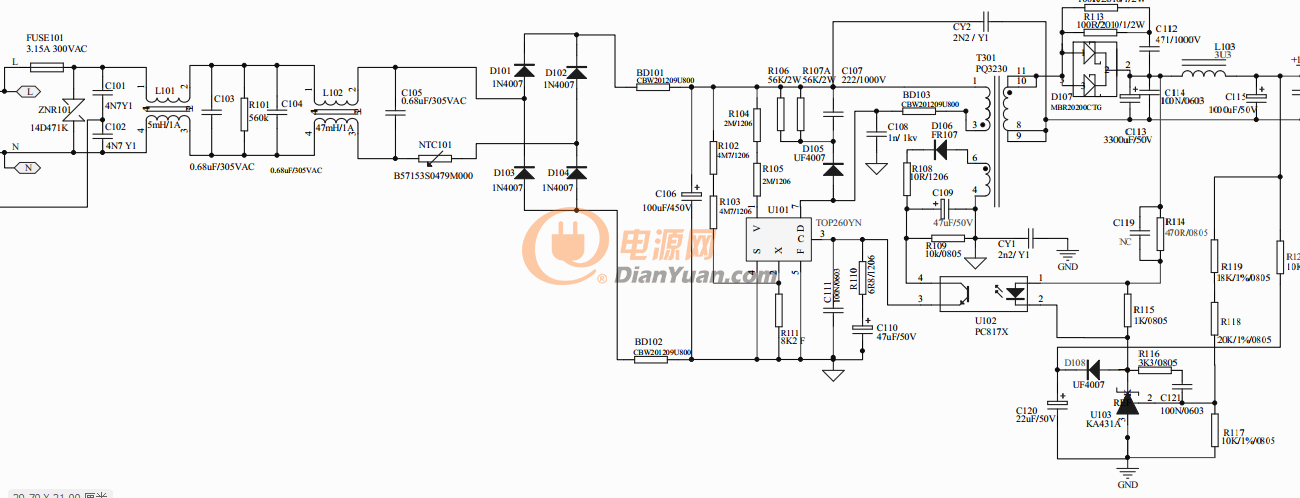

如圖所示：用TOP260YN做的100W機子，待機功耗1W，
做了如下動作：
1.加大X電容放電電阻，有改善，但還達不到要求的0.5W以下；
2.明天看看把吸收回路的電阻改成TVS，不知有多大效果；
3.離開電源行業多年了，沒想到還有機會再來這里，請各位路過的朋友留個記號，謝謝！
求助于熟悉PI 芯片的高手: TOP260YN待機功耗大
全部回復(4)
正序查看
倒序查看
@poweroffline
Nobodyhaveawordtosay?howsadshouldibeenwouldyoulike?[圖片]
Ok.share with your guys:
1.最后發現在空載時饋繞組電壓過低，可能空載時頻率較低，反饋繞組上面有一個電阻，改小后可以減小0.3W左右；
2.變壓器重新設計，改變了匝比，這樣在不改電阻的時候功率也有所下降；
3.那天也發現反饋繞組不正常，加大了反饋電容，功耗有所降低，但沒有找到理論支持，所以沒有繼續在這個地方下功夫；
4.最后，在調試的時候，發現問題要進一步分析，不可放可任何可疑之處；
0
回復
@poweroffline
Ok.sharewithyourguys:1.最后發現在空載時饋繞組電壓過低，可能空載時頻率較低，反饋繞組上面有一個電阻，改小后可以減小0.3W左右；2.變壓器重新設計，改變了匝比，這樣在不改電阻的時候功率也有所下降；3.那天也發現反饋繞組不正常，加大了反饋電容，功耗有所降低，但沒有找到理論支持，所以沒有繼續在這個地方下功夫；4.最后，在調試的時候，發現問題要進一步分析，不可放可任何可疑之處；
空載時饋繞組電壓過低，那樣是因?yàn)檎伎毡茸兊土?，你可以多加一圈這樣的話穩定性還一點。
