菜鳥問題，TL431能直接當電源給運放供電嗎？

剛學不太懂，做個電池電壓隔離檢測電路

想用電池給運放供電，電壓30V-60V（變化比較慢） 轉成12V，用TL431做可以嗎？

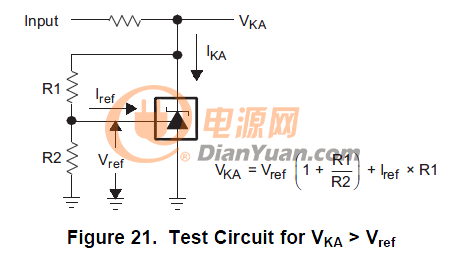

手冊看的不太懂，貌似沒有說下圖那個input輸入的那個電壓大小限制，沒限制只限制電流就行嗎？

截圖04

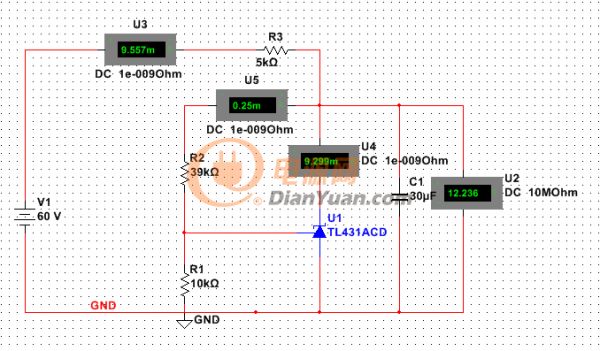

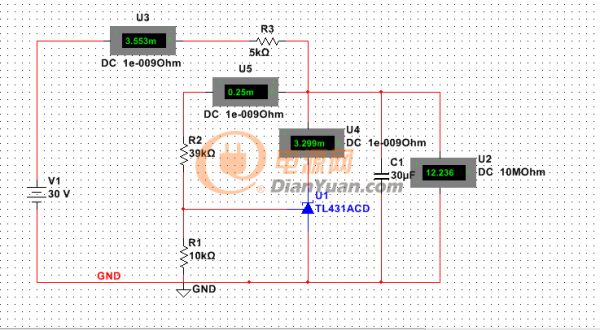

可以的話，R1，R2阻值一般怎么選，我這樣做行不行？只給運放供電，負載電流應該很小

截圖02

截圖03









全部回復(6)
正序查看
倒序查看
guang盧
LV.7
2
2016-11-16 16:09
可以，搭個實物圖出來就知道答案了！
0
回復
2016-11-17 11:07

注意限制電流就可以了。

0
回復
2016-11-17 14:11
已經被添加到社區經典圖庫嘍
http://www.zjkrx.cn/bbs/classic/
0
回復
ibm_x31
LV.2
5
2016-11-17 14:36

既然有R3的存在為啥不用常見的三端穩壓塊呢？簡單功率又會比431大

0
回復
2016-11-17 14:48
當然可以，只是限流電阻R3阻值大了，可能供不起運放，要適當減小阻值，約3K。并注意R3的功耗，至少選擇1W/3K。
0
回復
2016-11-18 13:32
@ibm_x31
既然有R3的存在為啥不用常見的三端穩壓塊呢？簡單功率又會比431大

常用三端穩壓塊？好像很少有支持60V電壓的吧？不太懂。。。
