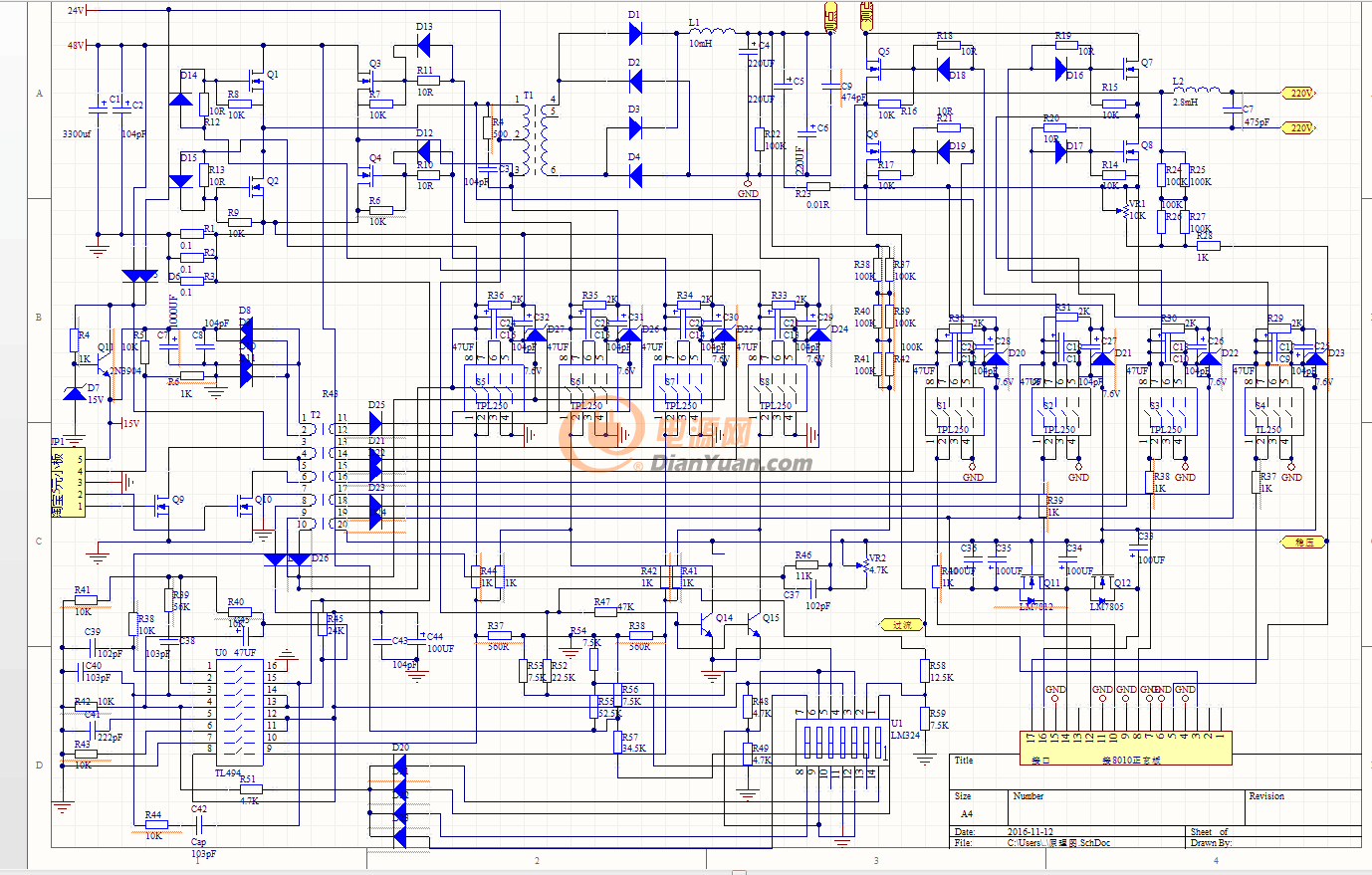

我感覺學畫圖不難學，兩個小時搞定，就是封裝才是難點，自己要做自己喜歡的元件庫，才方便，這個圖花了三個小時，也是我學畫圖的第一張圖，所以上面有好多錯誤的，

不錯，第一次畫成這樣相當成功了！建議呢分模塊畫，太長的線可以用網絡標號，整體看起來就不會那么眼花繚亂！起碼自己畫的自己看起來懂又舒服！

還有圖紙版面改大些，你這個A4的有些擠了，電路都快窒息了

可以的！

 買了一些配件，給自己學學做封裝

已經被添加到社區經典圖庫嘍
http://www.zjkrx.cn/bbs/classic/

帖子已被設置為頭條，恭喜樓主可添加電源網私人官網微信（dianyuan_com）為好友，領取現金紅包（備注信息：頭條紅包）

      注：現金紅包僅限當日領取

      活動介紹：http://www.zjkrx.cn/bbs/1531738.html



24V雙管用推挽做3KW不太可能吧，就算可以，你PCB大電流怎么處理？

還留下一個后級380V接口，做假負載，方便后級調試

大電流加焊銅皮上去，直接焊在板子上，

我現在知道畫PCB是很累的事，學了幾天畫圖，這第一張我用了15小時左右，還有封裝整了我?guī)讉€小時，每個管去量太麻煩了，我有在淘寶上面買封裝，可買來后發現別人的就是別人的，零件多，亂，就算不亂，你用也不放心，因為原理庫和封裝是分開的，不是集成庫，只有做封裝的人才知道哪個用在哪個上面，有去對引腳的時間，我何不如自己畫來的實在，感謝哪些能把PCB上傳的人，真的是大愛，

主板開始裝機了，散熱片攻絲太難了，唉，斷了幾根絲攻，還買了把手電鉆，

這配置5KW也可以上，不過這PCB 畫的不好怎么說，畫PCB首先要學習別人怎么畫的，

因時間的關系我目前只帶到3500W左右，大1.5空調，冰箱，電鉆，電磁爐，全都試過，完美成功，只是唯一的短路試驗還沒試，有點怕不敢試，在說了我保護電路還沒調試，溫度控制分為兩路分區控制，只是算法誤差，現在就是有點溫度就啟動了，還得調，電壓檢測電路正常，20V-30V   40V-60V ，前級5000W限流，后級目前還沒調試，后級還有個恒流保護電路還沒調試，我是做成超過4000W就恒流輸出，就是說到了4000W就輸出電壓變低，這樣的好處是能啟動大負載，壞處就是電壓不穩定了，但我想開關電源做成恒流后都不容易燒管子，這個也做成恒流應該管子就保住 了，就算短路了，溫度升高了，有溫度控制電路，超過70度就關機了，到了50度又開機，我這樣做的目的就是機器要一直工作，不能因為任何原因而關機，就算負載有短路也要沖出短路負載，把短路負載沖開路，要不保護器掉下，保證別的電器有電供，包括監控，也許有人會說這樣做不安全，我可以告訴你很安全，國家電網的電容量非常大，在你負載短路時不也直接沖，現在家庭都有配電箱了，保護器不要用過大都能掉，

空載電流450MA，有點大，但沒法，我是前級全橋，后級全橋，因后級便用反激電源，這是一個錯誤，應該在雙全橋時直接用前級付電源一起供這樣還要省電，也穩定，付電源可以24到100V輸出12V，用3845做，4路推動輸出我是用494做，占空比在40左右最好用，個人感覺，主電源我是做成空載350V穩壓，只要一帶200W以上就全開環，直流在400V左右，也不知這樣做對不，還請大師指點，在這里先感謝亮得利科技和通信空軍的支持，

對了主板PCB我沒畫好，也不能怪什么因為我第一次學畫板，后來我用銅皮直接焊在板上走線，紫銅皮真牛，一厘米的寬度都夠50A電流了，還不熱，畫板上還要感謝左邊是海給我指點，教我先用DXP2004先學，后在用AD，一個星期就學會 了，

現在窒內溫度10度左右，帶載3000W工作一個小時，變壓器和散熱片微熱，這點我很開心，波形我就不上了，反正就哪樣，只是每個波形剛開始時有個針峰，我有空會在查查，不查也沒事，我的管130V的，夠用了，接下來明年我會在開關電源上玩移相的，逆變上玩12V500W左右的，在玩玩離網并機，這樣的好處就是如果在負載不大時就用小的，負載大時就用大的，這樣空載電流就少了，也可做成48V500W的，是恒定500W不是峰值500W，到時可做成十臺，就算燒了一臺也能工作，還穩定，須要電路圖的可以找我，我會發的，須要板子的也行，我不會小氣的 ，技術大家共享，祝電源網大家新年快樂，

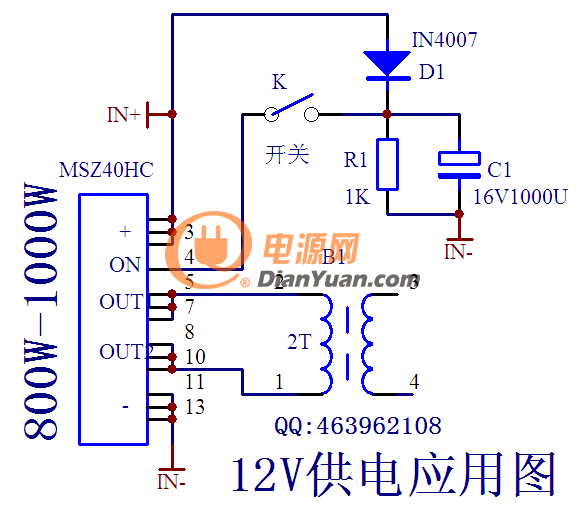

逆變部分用的控制小板是什么芯片的

，



宮絲簡單，用廢棄的摩托車機油滴上去，再也不會斷了

有理，下次用你的方法

億晶微的

樓主的圖看起來是眼花繚亂啊，不過第一次能做這么好很不錯了！
