求教，鋁基板導線脫焊

  我有一款A(yù)65   13W的LED球泡燈，9v  100mA燈珠18串，鋁基板1.5mm厚度，在老練的時候會出現很大比例的輸出導線如圖脫開的現象，所有的焊錫材料工藝做其他規格的燈都沒有出現這個現象，燈板溫度93度，請各位老師幫我分析下，這個應該是什么問題，謝謝大家！

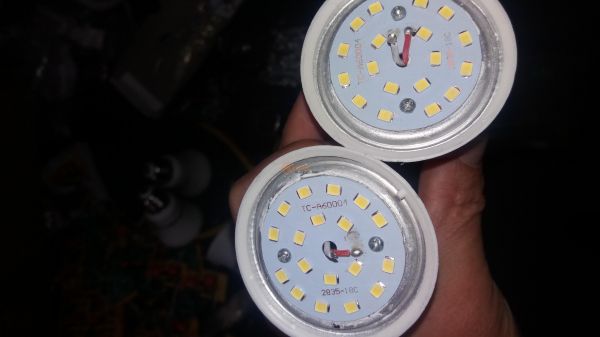

20161110_164707

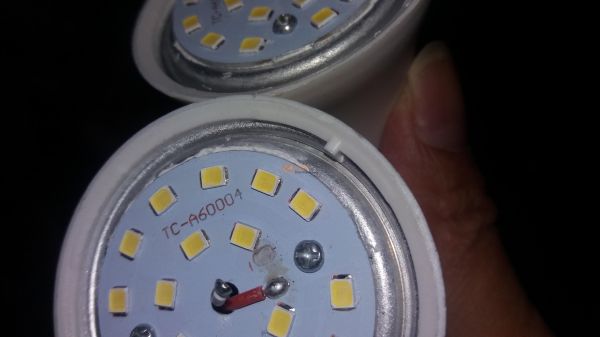

20161110_164712

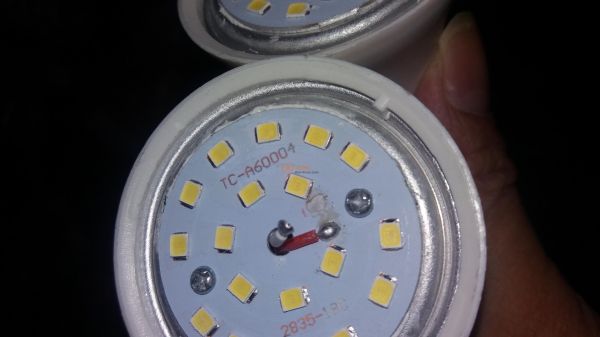

20161110_164737

全部回復(18)
正序查看
倒序查看
2016-11-11 11:55
不是焊盤起來的話，就是焊錫不是太好，溫度不高導致虛焊
0
回復
arui
LV.4
3
2016-11-11 12:33
@lihui710884923
不是焊盤起來的話，就是焊錫不是太好，溫度不高導致虛焊

焊盤沒有起來，焊盤上薄薄的一層焊錫非常平整，貼片廠講是中溫?zé)o鉛的錫膏，深圳大廠的，錫膏可能不存在問題，錫線也是杭州大廠的無鉛錫線，烙鐵溫度調整到最高也這樣。整燈帶罩室溫25度下燈板溫度93度，鋁基板是1.5mm厚度的，同樣的工藝，材料做其他規格的沒有這個現象。

0
回復
2016-11-11 13:42
以前也發生過我們?cè)斐蛇@個現象是因?yàn)?，鋁基板的原因；你可以換個供應商的試試！
0
回復
arui
LV.4
5
2016-11-11 14:28
@lianghongce
以前也發生過我們?cè)斐蛇@個現象是因?yàn)椋X基板的原因；你可以換個供應商的試試！

我也考慮到是不是板材有問題，但是同個供應商的其他規格，用同樣工藝同樣材料做下來沒有這個問題，板材廠也是講焊盤能正常上錫就不是他們的問題。很郁悶，各種問題都設想過了，到最后都沒能有效解決問題！

0
回復
xiuquan1
LV.4
6
2016-11-11 14:59
@arui
我也考慮到是不是板材有問題，但是同個供應商的其他規格，用同樣工藝同樣材料做下來沒有這個問題，板材廠也是講焊盤能正常上錫就不是他們的問題。很郁悶，各種問題都設想過了，到最后都沒能有效解決問題！
都是白線脫焊而紅線不脫焊嗎？還是兩根線是隨機的？
0
回復
arui
LV.4
7
2016-11-11 15:07
@xiuquan1
都是白線脫焊而紅線不脫焊嗎？還是兩根線是隨機的？
兩根隨機脫焊的，沒有固定哪一根
0
回復
xiuquan1
LV.4
8
2016-11-11 15:25
@arui
兩根隨機脫焊的，沒有固定哪一根
會不會焊盤有部分氧化現象？
0
回復
arui
LV.4
9
2016-11-11 15:35
@xiuquan1
會不會焊盤有部分氧化現象？

焊盤上有鋪上一層錫

0
回復
xiuquan1
LV.4
10
2016-11-11 15:44
@arui
焊盤上有鋪上一層錫
如果在SMT上錫膏以前就已經氧化了呢？
0
回復
arui
LV.4
11
2016-11-11 15:45
@xiuquan1
如果在SMT上錫膏以前就已經氧化了呢？

可是焊盤上沒有焊接之前上的錫也是好好的，脫開后焊盤上錫還是鋪的好好的

0
回復
WEIJIANYI88
LV.4
12
2016-11-12 21:16
@arui
可是焊盤上沒有焊接之前上的錫也是好好的，脫開后焊盤上錫還是鋪的好好的
你的鋁基板導熱系數用得太好了，用的又是無鉛錫。工人在操作焊接時間不夠長?？此朴绣a點焊接上了，實則是假焊。一老化或是手輕拉就掉線了。建議你用功率60W的烙鐵，烙鐵嘴用平的，不要用尖的。焊接時間長點，希望對你有幫助。
0
回復
WEIJIANYI88
LV.4
13
2016-11-12 21:19
@WEIJIANYI88
你的鋁基板導熱系數用得太好了，用的又是無鉛錫。工人在操作焊接時間不夠長?？此朴绣a點焊接上了，實則是假焊。一老化或是手輕拉就掉線了。建議你用功率60W的烙鐵，烙鐵嘴用平的，不要用尖的。焊接時間長點，希望對你有幫助。
13W用A60做。
0
回復
fu919
LV.3
14
2016-11-19 00:08
貼片廠家用的低溫焊錫，使用后造成脫焊。
0
回復
dhtxafn
LV.6
15
2016-11-21 10:34
@fu919
貼片廠家用的低溫焊錫，使用后造成脫焊。
烙鐵功率不夠加大功率就好了！調溫鉻鐵焊鋁基板就存在這樣的問題噢！特別是天冷了！
0
回復
2016-11-21 13:41
樓主這個問題解決了嗎？我猜想，能不能在焊盤周?chē)筱~包住焊盤，應該可以解決，另外，線徑可以加大一點試試！
0
回復
YJHRMB
LV.5
17
2016-11-23 10:08

是因?yàn)槟阗NLED時那兩上焊盤上了低溫錫膏，錫正負線用的是錫線，容易造成假焊接。

處理：上錫時用錫線燙久點再焊線就好了。

下次：貼LED的時候把正負線焊盤封起來，到焊正負線時再上錫就好了。

0
回復
2016-12-06 18:34
你的銅箔厚度是18的？另外，如果焊盤是在盡頭的話，焊盤盡量大點。
0
回復
arui
LV.4
19
2017-01-11 16:42
@YJHRMB
是因?yàn)槟阗NLED時那兩上焊盤上了低溫錫膏，錫正負線用的是錫線，容易造成假焊接。處理：上錫時用錫線燙久點再焊線就好了。下次：貼LED的時候把正負線焊盤封起來，到焊正負線時再上錫就好了。
是的，是貼片工廠的錫膏不是用的高溫?zé)o鉛，后面我們的解決方案是用烙鐵把原有的焊錫盡量都去除，然后重新焊好，焊點上再涂上硅膠，脫焊基本在千分之二左右，后面責成貼片廠全部用正宗高溫?zé)o鉛錫膏，就沒有這個情況了！謝謝大家的建議和意見！
0
