DIY工頻性線數控電源（更新中）

七月份剛來公司這邊，由于沒有直流電源（公司只有交流電源）使用，于是自己動手搗鼓了一臺小功率的直流電源，方案是采用去年樂老師開源眾籌的方案，所以所有的資料基本一樣，只是PCB進行了優化，還有就是MCU板子進行了調整。

     先來看整機照片，后面再慢慢更新。


P60831-212255

=======================================================

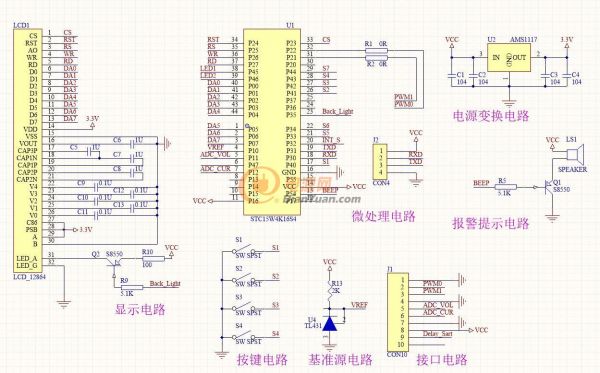

先來看MCU板：

M SCH

    MCU板子在原來的基礎上，簡減了一些東西，現在就剩下最小系統、按鍵、屏幕、蜂鳴器以及穩壓電路了，記得原版是還有下載電路的。


再來看看功率板：

SCH

      功率板的原理圖沒有變化，只是優化了PCB而已。感興趣的童鞋可以看看樂老師原版的設計。



全部回復(73)
正序查看
倒序查看
2016-11-10 23:17
璐璐看過來，就知道你會來，哈哈
0
回復
2016-11-11 11:23
@154600
璐璐看過來，[圖片]就知道你會來，[圖片]哈哈
真聰明~~~
0
回復
2016-11-11 23:04
@電源網-璐璐
真聰明~~~

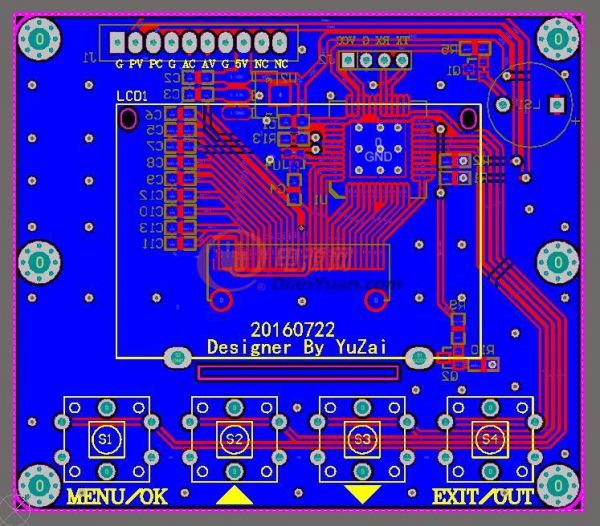

我們接著看MUC的PCB:


相比之前，面積好像小了，我畫的這么大是要安裝在機殼上面的，所以畫這樣了。

0
回復
2016-11-11 23:06
@154600
我們接著看MUC的PCB:[圖片][圖片]相比之前，面積好像小了，我畫的這么大是要安裝在機殼上面的，所以畫這樣了。

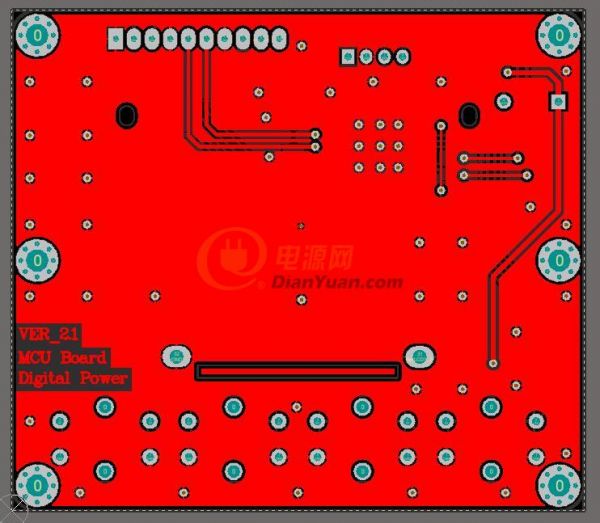

用底層畫板，還是有點不適應，藍藍的一片。

0
回復
2016-11-11 23:11
@154600
用底層畫板，還是有點不適應，藍藍的一片。[圖片]

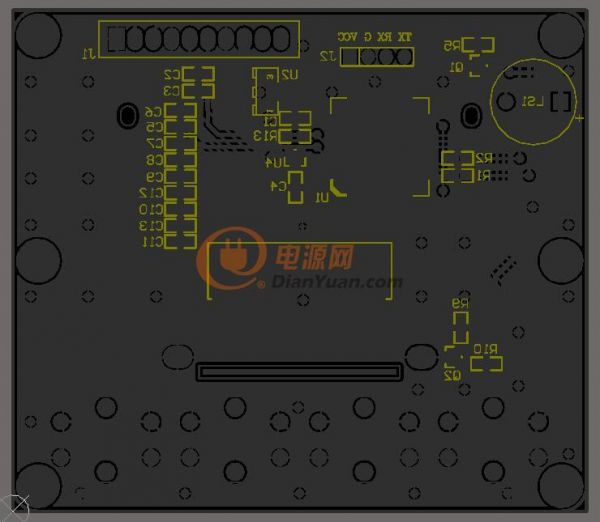

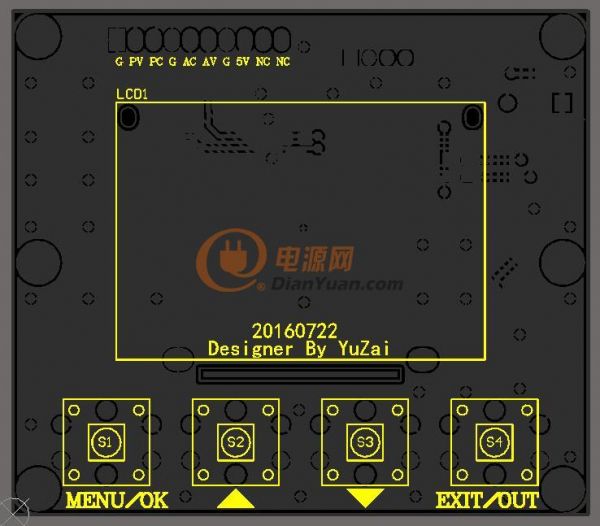

頂層和低層絲?。?/span>

0
回復
2016-11-11 23:12
@154600
頂層和低層絲?。篬圖片][圖片]

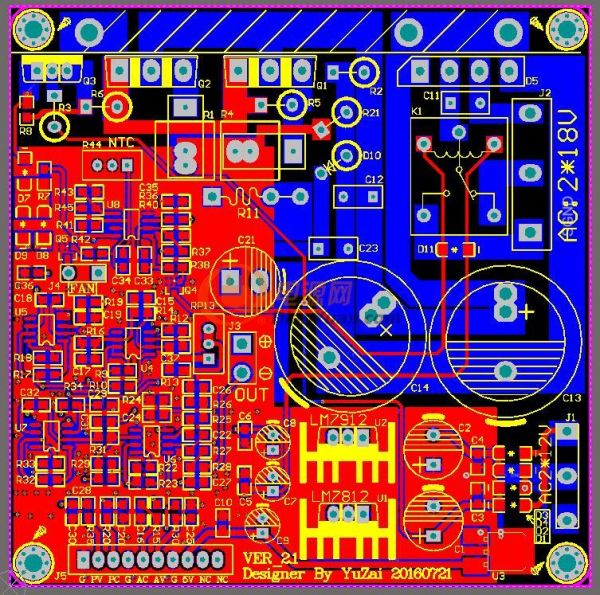

接著看功率板的PCB:

    相比之前，PCB進行了優化，看著好看多了，哈哈。。。

0
回復
2016-11-11 23:14
@154600
接著看功率板的PCB:  相比之前，PCB進行了優化，看著好看多了，哈哈。。。[圖片]

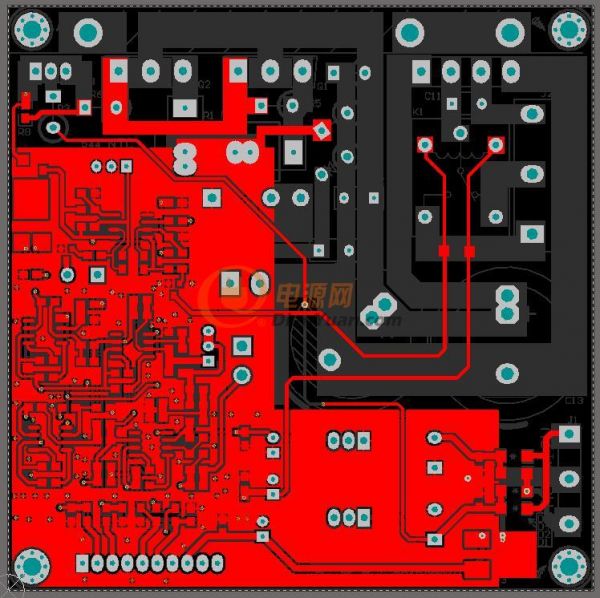

經過優化，看著舒服多了，不懂你們看著感覺怎么樣。

0
回復
2016-11-11 23:14
@154600
經過優化，看著舒服多了，不懂你們看著感覺怎么樣。[圖片][圖片]

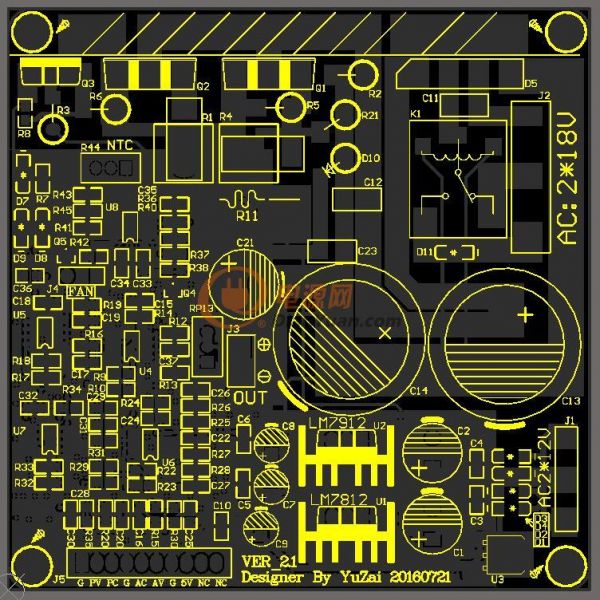

再來個絲印層，基本保留原來的效果。

0
回復
2016-11-13 22:33
@154600
再來個絲印層，基本保留原來的效果。[圖片]

下面是打樣好的MCU板子；顯示屏也買了，一起到了30多塊錢吧，有點小貴。

0
回復
2016-11-13 22:35
@154600
下面是打樣好的MCU板子；顯示屏也買了，一起到了30多塊錢吧，有點小貴。[圖片]

功率板的PCB，控制在10*10cm以內，打樣就比較便宜了；看著還不錯的樣子。


0
回復
2016-11-14 08:10
大師.有套件嗎？弄套玩玩咋樣？
0
回復
2016-11-14 10:51
@154600
功率板的PCB，控制在10*10cm以內，打樣就比較便宜了；看著還不錯的樣子。[圖片][圖片]
畫板小王子~~~
0
回復
2016-11-14 11:46
帖子已被設置為頭條，恭喜樓主可添加電源網私人官網微信（dianyuan_com）為好友，領取現金紅包（備注信息：頭條紅包）

      注：現金紅包僅限當日領取

      活動介紹：http://www.zjkrx.cn/bbs/1531738.html



0
回復
2016-11-14 13:06

不錯啊，自己能搞出這個產品來水平也挺高了。

這公司多好，還可以自己搗鼓

順便問一下，LZ桂電的？

0
回復
2016-11-14 18:04
@電源網-璐璐
畫板小王子~~~
0
回復
2016-11-14 18:05
@廖遠方
大師.有套件嗎？弄套玩玩咋樣？
套件沒有哦，PCB板子倒是還剩下幾套，后續送給需要的吧
0
回復
2016-11-14 18:06
@心如刀割
不錯啊，自己能搞出這個產品來水平也挺高了。這公司多好，還可以自己搗鼓[圖片]順便問一下，LZ桂電的？
業余時間搗鼓的；；是的，今年畢業了。
0
回復
2016-11-14 18:20
@154600
[圖片]業余時間搗鼓的；；是的，今年畢業了。

剛畢業就有這水平，不是科協就是什么小組團隊了。

0
回復
2016-11-14 22:09
@心如刀割
剛畢業就有這水平，不是科協就是什么小組團隊了。[圖片]
純屬自己愛好。
0
回復
2016-11-14 22:12
@154600
[圖片]純屬自己愛好。

焊接好貼片元件了，來曬一張；焊接貼片就是考驗一個人的耐心啊。。。

0
回復
2016-11-14 22:16
@154600
焊接好貼片元件了，來曬一張；焊接貼片就是考驗一個人的耐心啊。。。[圖片]

插件也焊接完成了，我想說的是，一個下午就焊接了這塊板子，當然是一邊找元器件一邊焊接的了；接下來的工作就是要先做變壓器和焊接MCU板子了。

0
回復
2016-11-15 15:03
@154600
[圖片]
還撇嘴，那應該叫啥
0
回復
2016-11-15 19:27
@154600
插件也焊接完成了，我想說的是，一個下午就焊接了這塊板子，當然是一邊找元器件一邊焊接的了；接下來的工作就是要先做變壓器和焊接MCU板子了。[圖片]
厲害，不錯
0
回復
2016-11-15 22:51
@x1995418
厲害，不錯

因?yàn)樽龅氖请p路，這是另外一塊板子。

0
回復
2016-11-15 23:01
@154600
因?yàn)樽龅氖请p路，這是另外一塊板子。[圖片]

板子焊接好了，就要改造變壓器了；變壓器是淘寶上買的拆機的功放變壓器；所以輸出繞組還的自己改造；下面這個就是用來繞線的工具；用晾衣服的衣掛制作的。

0
回復
kgkxwnfw
LV.3
27
2016-11-16 03:19
@154600
套件沒有哦，PCB板子倒是還剩下幾套，后續送給需要的吧
請問樓主打樣是在淘寶上嗎，費用多少，
0
回復
guang盧
LV.7
28
2016-11-16 07:56
有時間跟著DIY一個！桂電的？今年畢業？？
0
回復
2016-11-16 18:09
@guang盧
有時間跟著DIY一個[圖片][圖片]！桂電的？今年畢業？？
恩，七月畢業的。
0
回復
2016-11-16 22:55
@154600
恩，七月畢業的。

    經過今天的奮斗，終于把這個變壓器搞定了，繞的手都起泡了；遺憾的是，繞制過程中沒有拍攝過多的照片。因?yàn)樽龅氖请p路的，所以輸出線有點多。

0
回復
2016-11-16 22:59
@154600
    經過今天的奮斗，終于把這個變壓器搞定了，繞的手都起泡了；遺憾的是，繞制過程中沒有拍攝過多的照片。因?yàn)樽龅氖请p路的，所以輸出線有點多。[圖片]

     標示好相應的電壓，免得到時候搞混了；再給它包上透明的膠帶（就是原來拆下來的那種，不懂怎么稱呼）；然后變壓器就完工了。
