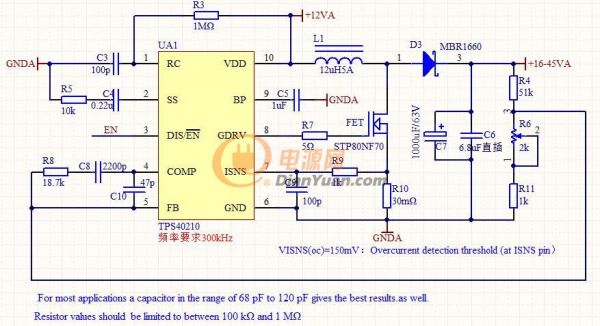

求助！TPS40210做的BOOST電路的問題？

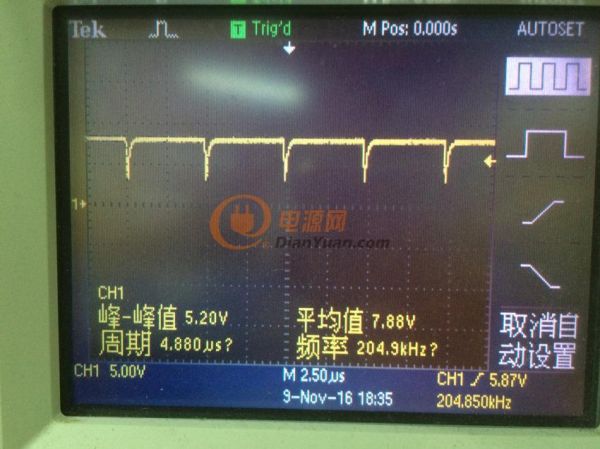

用TPS40210做了一個BOOST電路。把電感斷開時，測場效應管柵極波形如下。一接上電感，輸出電壓為0，測的柵極波形是一下子沒有，一下子有，一直循環往復。不知道出了什么問題。求助各位大神！

QQ截圖20161109184818

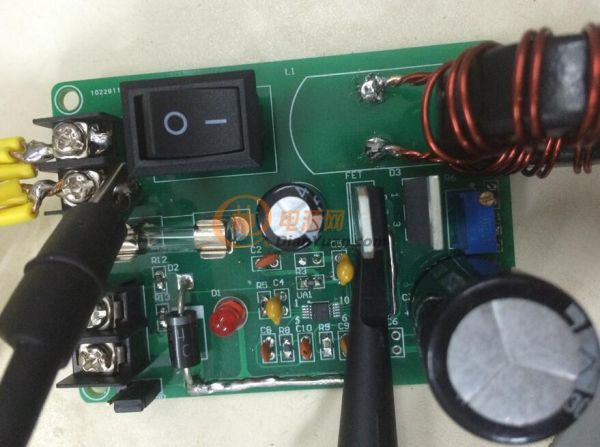

IMG_6376_副本

QQ截圖20161109190408

全部回復(6)
正序查看
倒序查看
gagrhhryh
LV.2
2
2016-11-09 19:39
是空載測的嗎？帶載看看有沒有過流保護
0
回復
AK47SH
LV.5
3
2016-11-09 20:17
@gagrhhryh
是空載測的嗎？帶載看看有沒有過流保護
把電感接上去后，輸出電壓為0。。?？蛰d的。驅動波形也怪怪的，時有時無。
0
回復
guang盧
LV.7
4
2016-11-09 21:23
把R6或者R11一直調小，或者反饋線直接接地看看！
0
回復
2016-11-09 22:31
@AK47SH
把電感接上去后，輸出電壓為0。。?？蛰d的。驅動波形也怪怪的，時有時無。

boost就算不工作，輸出電壓也應該約等于輸入電壓，哪里短路或者保險、二極管開路了吧。

0
回復
AK47SH
LV.5
6
2016-11-10 09:28
@ymyangyong
boost就算不工作，輸出電壓也應該約等于輸入電壓，哪里短路或者保險、二極管開路了吧。
昨晚后來找到原因了，二極管搞反了！封裝畫錯。
0
回復
2016-11-10 11:57
