500W半橋電路開關管G極驅動的元件布置在大電流地線回路的下層有問題嗎？

現在在布一個500W功放用的半橋開關電路的PCB板時，為了盡量減小開關回路的面積，我把開關管G極的所有驅動元件放在了底層，而面層是開關管S極到大濾波電容的負極。但是我有點擔心大電流的回路會對下層的驅動元件造成干擾。請各位版主和有經驗的老師幫我看一下。這樣是否可行。

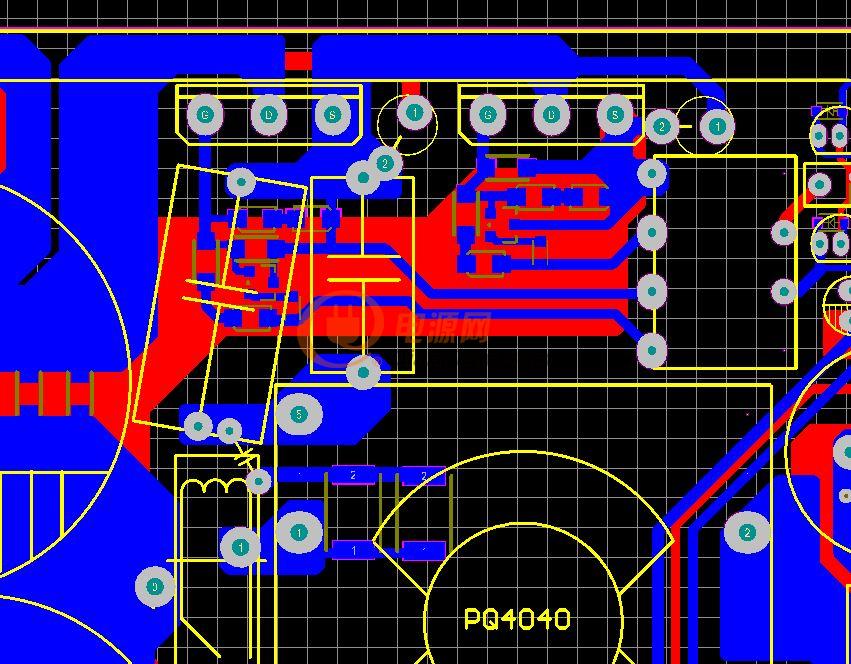

驅動部份截圖

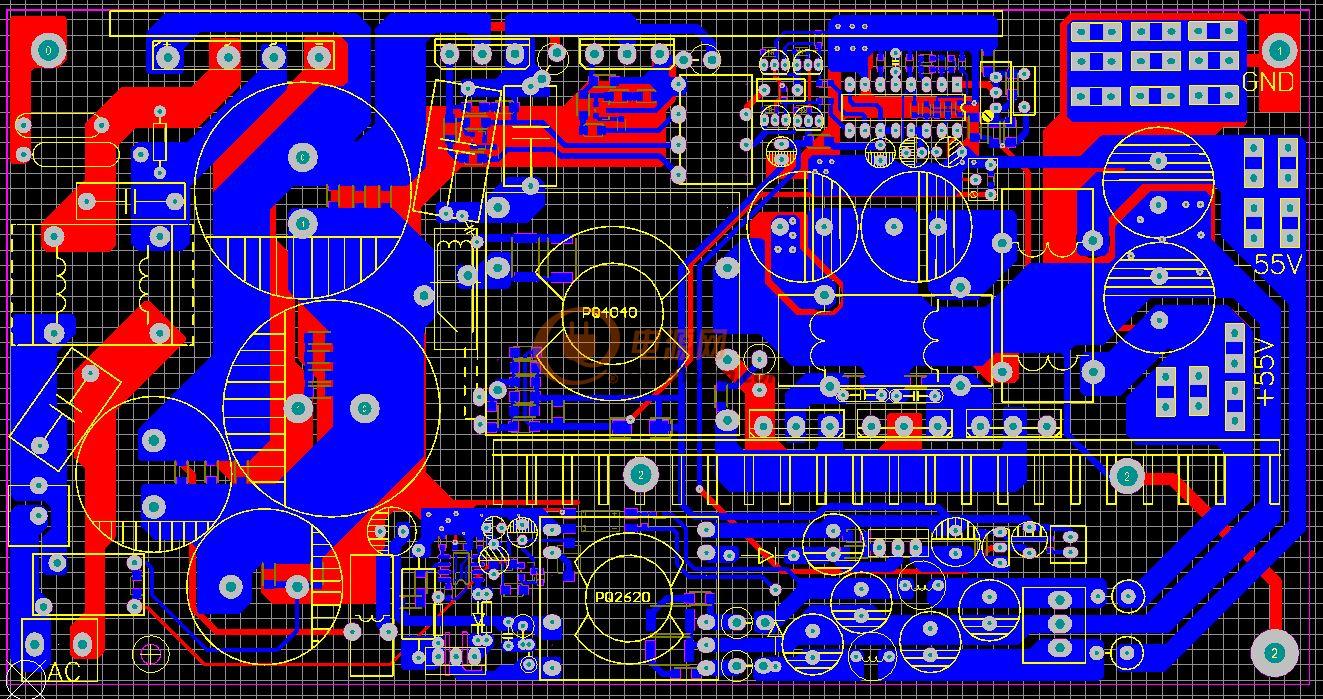

再上傳一下整板的截圖

整板截圖





再上傳一下原理圖

功放電源500W.pdf





全部回復(24)
正序查看
倒序查看
2016-10-06 20:08

我想把整個PCB文件傳上去，但是我不會上傳的方法傳不了。



0
回復
2016-10-07 06:07
急！非常期待大家的指教。
0
回復
2016-10-07 09:22
@lyf2130790
急！非常期待大家的指教。
放在壓縮包里，然后回復中上面的倒數第四個 一個回開形針的圖標就是上傳附件
0
回復
2016-10-07 09:57
@zz052025
放在壓縮包里，然后回復中上面的倒數第四個一個回開形針的圖標就是上傳附件

謝謝！我試一下。



0
回復
2016-10-07 09:59
@lyf2130790
謝謝！我試一下。

試了一下上傳成功了。是用AD6.9軟件畫的PCB圖。

功放電源500W.zip

0
回復
hmy123456
LV.6
7
2016-10-07 10:20
@lyf2130790
試了一下上傳成功了。是用AD6.9軟件畫的PCB圖。功放電源500W.zip
我估計影響不大，打樣試試
0
回復
2016-10-08 04:45
@hmy123456
我估計影響不大，打樣試試
窮呀！打一次要百多元。主要是我對布線經驗不多，在這里希望大家賜教。
0
回復
2016-10-08 14:09
已經被添加到社區經典圖庫嘍
http://www.zjkrx.cn/bbs/classic/
0
回復
291133609
LV.7
10
2016-10-08 18:57
@lyf2130790
窮呀！打一次要百多元。主要是我對布線經驗不多，在這里希望大家賜教。

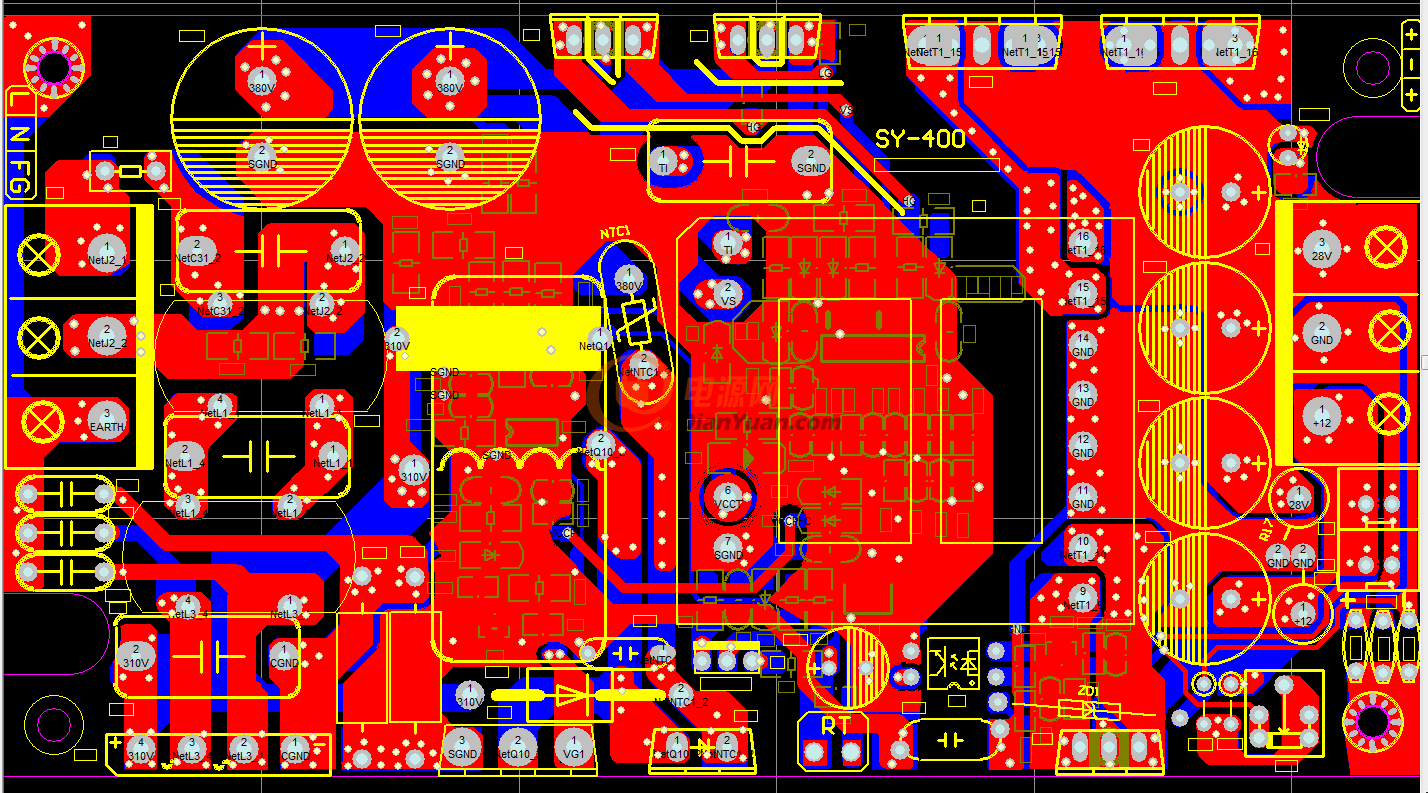

這是我設計LLC

的28V15A  12V4A
0
回復
lyf2130790
LV.5
11
2016-10-08 20:44
@291133609
這是我設計LLC[圖片]的28V15A 12V4A
能發個文件參考一下嗎？如果不方便在壇上公開，可發到郵箱THJNLYF@126.com.我想LLC應該也是半橋的吧。我沒搞過LLC不敢做，只做最保守的半橋硬開關。
0
回復
wheelzhou
LV.9
12
2016-10-08 20:52
@lyf2130790
能發個文件參考一下嗎？如果不方便在壇上公開，可發到郵箱THJNLYF@126.com.我想LLC應該也是半橋的吧。我沒搞過LLC不敢做，只做最保守的半橋硬開關。
0
回復
wheelzhou
LV.9
13
2016-10-08 20:53
@電源網-fqd
已經被添加到社區經典圖庫嘍http://www.zjkrx.cn/bbs/classic/

竟然用的昂寶的片子

可以問一下FAE

0
回復
lyf2130790
LV.5
14
2016-10-09 18:58
@wheelzhou
竟然用的昂寶的片子可以問一下FAE
昂寶的片子只是副電源，主電源用的是最老的494?，F(xiàn)在主要是布線的問題，我自己不能確定。
0
回復
lyf2130790
LV.5
15
2016-10-11 06:39
現在的高手們都太忙了嗎？怎么沒人幫忙呢？
0
回復
2016-10-11 10:10
@lyf2130790
現在的高手們都太忙了嗎？怎么沒人幫忙呢？

放底下問題不大。

前級管的散熱器接哪里地？

0
回復
2016-10-11 10:13
@lyf2130790
昂寶的片子只是副電源，主電源用的是最老的494?，F(xiàn)在主要是布線的問題，我自己不能確定。
兩個電源最怕干擾。
0
回復
lyf2130790
LV.5
18
2016-10-11 23:19
@心如刀割
放底下問題不大。前級管的散熱器接哪里地？
我想利用鋁外殼散熱，鋁外殼一點接到低壓輸出地GND點。輸入的Y電容公共點也接到機殼。因為這是功放用的電源，功放的外殼也是接到這一點。兩個開關管使用較厚的硅膠散熱加絕緣。是否可行？
0
回復
2016-10-12 08:08
@lyf2130790
我想利用鋁外殼散熱，鋁外殼一點接到低壓輸出地GND點。輸入的Y電容公共點也接到機殼。因為這是功放用的電源，功放的外殼也是接到這一點。兩個開關管使用較厚的硅膠散熱加絕緣。是否可行？

有鋁外殼散熱那是可以的，但是如果硅膠太厚的話效果也不怎么好，即使導熱系數很高如果厚了也不理想。初級這邊包括橋堆，MOS可以整一塊云母片，當然價格也會貴點。

0
回復
291133609
LV.7
20
2016-10-12 21:41
@心如刀割
有鋁外殼散熱那是可以的，但是如果硅膠太厚的話效果也不怎么好，即使導熱系數很高如果厚了也不理想。初級這邊包括橋堆，MOS可以整一塊云母片，當然價格也會貴點。[圖片]

D21方向反了，494的1，2腳做電壓檢測，15,16腳做電流檢測，還有Q5，Q6的集電極要用二極管隔離，要不然會干擾494

0
回復
lyf2130790
LV.5
21
2016-10-12 22:51
@291133609
D21方向反了，494的1，2腳做電壓檢測，15,16腳做電流檢測，還有Q5，Q6的集電極要用二極管隔離，要不然會干擾494

謝謝指教。D21的方向真的是反了。494的1，2腳和15，16腳的使用問題我原來的習慣也是1，2做電壓，15，16做電流的，但是我參考一款天龍功放電源的時候看到他們是用1，2腳做電流，15，16做電壓，我就想我做得也是功放電源是不是這樣用會對響應速度有好處，這只是我猜的，在PCB板發現用1，2做電壓比較方便畫板，最后還是用1，2做電壓，15，16做電流，不知這兩個的運放會不會在使用進有沒有差別？這一點也希望大家能討論一下。

還有D5,D6的集電極這個我還不理解，意思是不是D5,D6所接的集電極呢？要怎么隔離能否發個圖參考一下呢？

0
回復
lyf2130790
LV.5
22
2016-10-12 23:05

我把PCB板又修改了一下，主要是原來只考慮了板里面的爬電距離，但是忘記了板邊和外殼之間的爬電距離了，所以把熱電部份開關管走外板邊的線改成走開關管內向了。另外順便把兩個有點斜放的電容放正了，這樣好看一些。

修改后的PCB文件.zip



0
回復
291133609
LV.7
23
2016-10-12 23:06
@lyf2130790
謝謝指教。D21的方向真的是反了。494的1，2腳和15，16腳的使用問題我原來的習慣也是1，2做電壓，15，16做電流的，但是我參考一款天龍功放電源的時候看到他們是用1，2腳做電流，15，16做電壓，我就想我做得也是功放電源是不是這樣用會對響應速度有好處，這只是我猜的，在PCB板發現用1，2做電壓比較方便畫板，最后還是用1，2做電壓，15，16做電流，不知這兩個的運放會不會在使用進有沒有差別？這一點也希望大家能討論一下。還有D5,D6的集電極這個我還不理解，意思是不是D5,D6所接的集電極呢？要怎么隔離能否發個圖參考一下呢？

打錯了，是Q5，Q6



0
回復
lyf2130790
LV.5
24
2016-10-12 23:15
@心如刀割
有鋁外殼散熱那是可以的，但是如果硅膠太厚的話效果也不怎么好，即使導熱系數很高如果厚了也不理想。初級這邊包括橋堆，MOS可以整一塊云母片，當然價格也會貴點。[圖片]
云母片我有不少，還是原來的軍品，放了很長時間很少用，看來這次要派上用場了。
0
回復
291133609
LV.7
25
2016-10-12 23:20
@lyf2130790
我把PCB板又修改了一下，主要是原來只考慮了板里面的爬電距離，但是忘記了板邊和外殼之間的爬電距離了，所以把熱電部份開關管走外板邊的線改成走開關管內向了。另外順便把兩個有點斜放的電容放正了，這樣好看一些。修改后的PCB文件.zip

臺式機電源里面有的，你找一下看看



0
回復
