用個單管反激就可以搞定，但是你電路圖里面的變壓器次級用橋式整流是幾個意思，沒看懂。

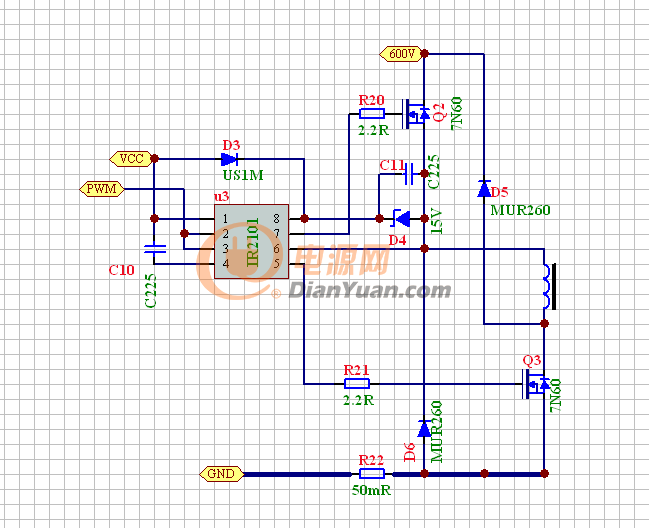

這樣試試 ， 用一個IR2101推兩個管，這樣才是一個安全的雙管反激式, 簡單畫的， 別見怪

因為我那個變壓器不知道同名端和繞向。。。所以就弄了個橋式。這樣不行嗎？

但是單管反激發現發熱量太大，不知道為什么。

新手，別見怪

好的，明天我試試。這樣雙端反激是不是管子電壓應力變小，不容易擊穿，是吧？

跟應力沒關系，只是這種結構方便用兩個二極管給場管關斷時做電壓鉗位，承受的僅僅是電源電壓600V, 不必擔心變壓器漏磁產生的尖峰毛刺傷場管。

這個是完全不能采用降壓電路的，因為，就如同串聯電阻一樣，電流相等了，600伏降壓32伏，20倍的電流就是20倍了，60瓦32伏就是2安了，性價比太低了，低技術的采用反激電源，高級一些的采用LLC多諧振的或準諧振的，因為，反激的電源的效率低了一些，但電路簡單了，要求開關管的耐壓比較高，這里估計采用900伏1000伏左右的把。4安90的就可以了。

恩恩，明白了。謝謝哈。明天試試。

我開始還用的1200V。爆了好多管。

現在就是剛熟悉這些電路。感覺LLC諧振電路是很復雜。。看得我頭暈。

后面試試LLC諧振電路。

不過我在X寶上看見有1000V轉24V的模塊。好貴呀。。。輸出5A的都要750多元。用殼子封著的。不知道他們使用的什么樣的電路。

IR2101輸入端的高端和低端不是要互補的波形才行的嘛？直接連在一起可以？

看下http://www.zjkrx.cn/bbs/891107.html。

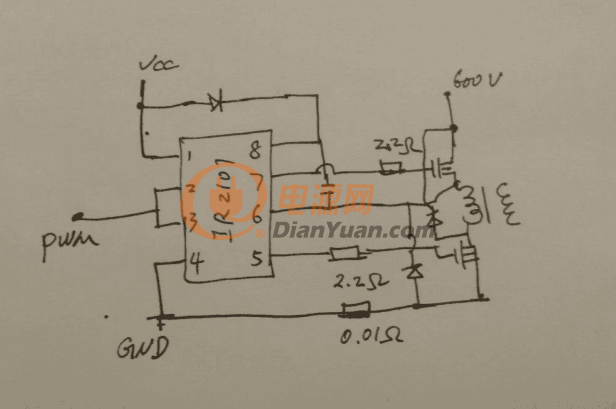

這樣的圖看得清嗎？

不要死板呀，高低端可以同步的呀。

樓主的電路高達800V輸入,IR2101上去只有死的份....

我上面只看到600伏，最高800伏其實，應當是這樣設計的，就采用三電平，即兩個半桶水，即兩組一樣的電路參數一個控制芯片，800伏輸入采用500伏的管子就可以了，串聯總共1000伏了吧，就采用硬開關就可以了，電路簡單，只不過必須四個管子了，一個變壓器初級兩個繞組，就這么簡單了，看看如何，

    另外，三相電高電壓輸入最早有兩個管子，不可能高于輸入電壓值了，所以，這個結構比較簡單了。

看了，挺好的。但是我根據他的方法做了一下。場效應管發熱還是厲害。還有就是他說初級180T大概5mH。我繞過了，至少都有10mH的。

現在手頭有幾個ir2110弄起來有點復雜。改天試試。

暫時還沒有500V的管子。只有1000V的。哈哈

對了，上面提到下一個的三相電輸入兩個管子是反激電源，就是采用1000伏的開關管，我上面提到的是半橋兩組的兩個半桶水三電平結構的，區別開來，后來，反激也采用了單管用900伏以上耐壓的管子就可以了，比較簡單。

他這個電路肯定是用在220VAC的輸入環境， 你見過哪個神經把60W的LED負載掛在380VAC上？！

如果220VAC條件下， 又有良好的鉗位， 用600V器件， 足夠了，有什么風險呢？

其實我們這有個600v的直流電源。就是要用這個600v來點亮60wled。所以如果用600v的管子怕是。。。

你是國家實驗室嗎？ 做基礎研究？ 將來在火星上使用600v直流標準電源？你認為電源網法力無邊， 連天體的問題都可以一并解決了？

加大氣隙，電感就會變小。

不好意思，這兩個圖嚴重錯誤。

現在就差一個問題還未解決。

次級整流管發熱嚴重，兩端反向電壓都有100V.

在想想怎么解決。

加大散熱器，更換電流更大的二極管。
