我使用EG8010驅動IGBT的IPM模塊，晶振參考老壽的，修改為10MHZ,輸出選擇60HZ，這樣可以使載波達到19.5k。

死區使用RC電路變成2us，EG8010的死區檔選擇0.3us。

主電路L=3mH,C=2.2uF.

1.母線500V時候，帶載4A的時候，過零點交越失真比較明顯，波形也不是很平滑。

2.加載到9A的時候，波形更加糟糕，出現震蕩(可能原因是電感飽和？還是。。)。持續幾分鐘出現炸管?？赡苓^(guò)壓，因?yàn)镮PM耐壓600V.

求大神支招。。。

謝謝

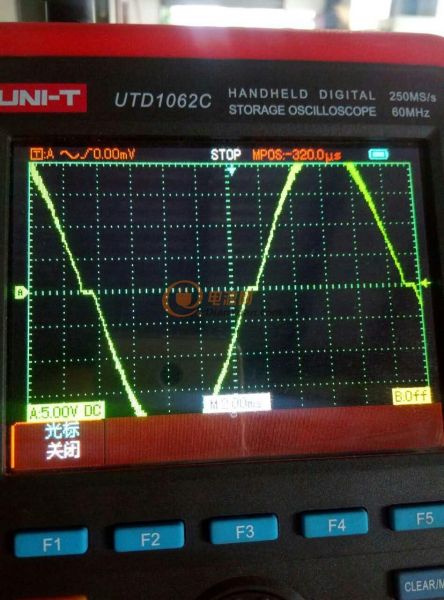

帶載4A。

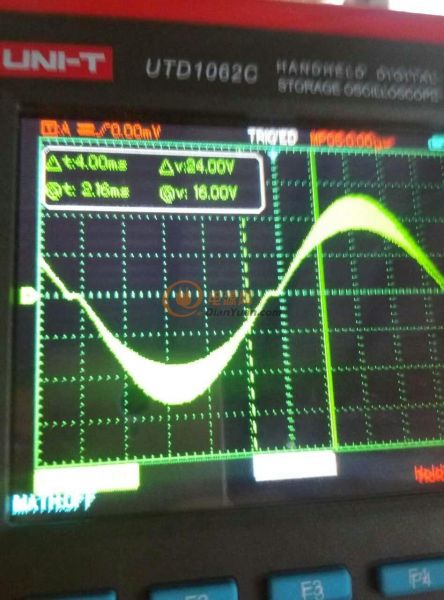

帶載9A。
