很多的模擬電子工程師在單片機這一塊是短板,不知道如何下手.

    我也有過這樣痛苦的經歷,我準備把自己寫的PCI單片機的程序貼上來,共享給大家,還是老套路,每天更新一點.

    這里需要提及一點,在單片機的學習過程中,我得到了很多人的幫助,其中我最感謝的是鴻哥.如果大家還不了解鴻哥是何須人也,請百度.

    我的程序的大框架就是脫胎于鴻哥在網上共享的那種結構,個人覺得挺好,思路很清晰.



    PIC單片機點亮LED.

原理圖

    源程序

實測已經調試通過,共享給大家.

    我個人習慣的程序書寫方法.

第一步:頭文件;

第二步:字符型,整型,長整型縮寫定義;

第三步:需使用的數值或變量縮寫定義;

第四步,單片機端口定義;

第五步,全局變量定義;(各功能函數中包括的變量放在一起,并注明)

第六步,初始化函數定義;通常是單片機初始化以及外設初始化;

第七步,功能函數定義;

第八步,中斷函數定義;

第九步,延時函數定義;

第十步,主函數模塊;

第十一步,功能函數模塊;

第十二步,中斷函數模塊;

第十三步,延時函數模塊.

    這是我自己總結的單片機程序的十三步套路法,個人覺得還是比較管用的.

    這幾天埋頭調試程序,將已經調試通過的程序共享給大家.

1,通過延時函數實現LED亮滅

1_LED.rar

2,通過主循環實現LED亮滅

2_LED_recycle.rar

3,通過主循環實現流水燈

3_water_lamp.rar

4,通過中斷實現LED亮滅

4_interrupt_led.rar

5,通過中斷實現流水燈

5_interrupt_water_lamp.rar

    懶的自己搭電路,花了將近兩百大洋買了一塊慧靜的PIC單片機開發板,原理圖共享給大家

慧靜PIC單片機原理圖.pdf

    繼續更新,通過中斷實現LED閃爍以及蜂鳴器鳴響功能.

6_interrupt_alarm_led.rar

   繼續更新,通過主循環實現獨立按鍵掃描觸發蜂鳴器鳴響

7_recycle_key_trigger_alarm.rar

    繼續更新,通過中斷掃描實現矩陣鍵盤檢測,觸發蜂鳴器鳴響

8_recycle_key_trigger_alarm.rar

    帖子拉正,

    目前PIC單片機采用型號為PIC16F877A,個人覺得還是比較強大的一款芯片.我寫的程序個人覺得還是比較易于理解的,希望對大家有幫助.

    繼續更新,通過中斷掃描按鍵實現數碼管觸發顯示

9_interrupt_key_trigger_tube.rar

發現你真的是學無止境啊

    繼續更新.

    通過配置PIC的CPP寄存器實現PWM輸出,同時通過按鍵觸發實現PWM可調

輸出波形1

輸出波形2

兩路波形對比

    繼續更新.

    搞定看門狗的配置,通過看門狗復位實現LED閃爍

12_watch_dog_led.rar

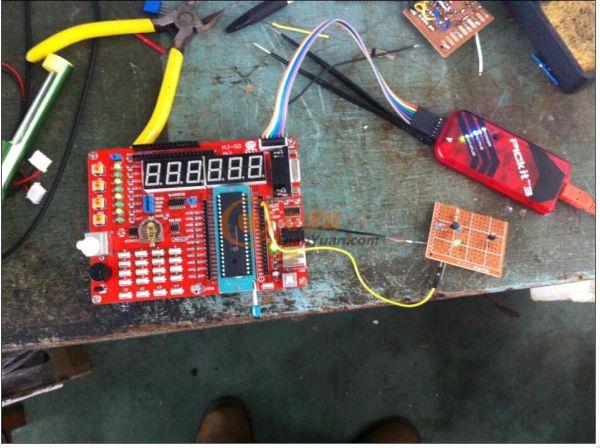

開發板實物

    繼續更新.

    今天搞定PCI單片機的CCP功能,也就是所謂的捕獲功能.

    RC2端口輸入PWM方波,通過單片機捕獲上升沿或者下降沿等在數碼管上顯示出來

實物

信號波形

源代碼

15_capture_tube.rar

    媽的,調試了差不多大半天,兩眼都發黑,需要休息了.

注意休息呀  c版~~

你好這個可以和stc單片機通用嗎

    寄存器配置不同而已

    繼續更新.

    搞定CCP1的比較功能,通過CCP1寄存器的數值與TMR1的累計數值進行比較,當二者相同,則比較中斷觸發,CPU響應中斷請求,實現某一動作.

    在該實例中,通過CCP1中斷觸發實現LED的亮滅.

實物

源代碼

16_compare_interrupt_led.rar

你的51這么快就玩熟悉了，又開始PIC了

    繼續更行.

    搞定PIC單片機的ADC采樣功能顯示

    實物

源程序1,直接通過主循環掃描實現adc采樣

17_adc_tube.rar

源程序2,通過ADC中斷實現ADC采樣

18_adc_tube_interrupt.rar

    繼續更新,搞定eeprom以及usart串口通信.

程序功能,PC機通過232接口向單片機發送數據,單片機接收到數值后,通過串口軟件原值返回給PC機

實物

串口數據接收發送界面

串口軟件

串口調試助手.rar

源代碼

20_eeprom_usart.rar

    繼續更新.

    通過IIC協議對24c02進行讀寫操作

實物

源代碼

21_iic_24c02.rar

    繼續更新.

    單片機通過串口對24c02進行讀寫操作,并將接收的數值返回給計算機,同時使用數碼管顯示對應數值.

    實物

串口調試

源程序

22_24c02_usart.rar

    目前帖子更新速度慢了,主要是工作多了,目前需要調試一些電路產品,所以沒有太多的時間更新帖子,望大家諒解,只要抽出時間,我都會取更新帖子.希望對持續關注我帖子的朋友打聲招呼,謝謝.

帖子已被設置為頭條，恭喜樓主可添加電源網私人官網微信（dianyuan_com）為好友，領取現金紅包（備注信息：頭條紅包）

      注：現金紅包僅限當日領取

      活動介紹：http://www.zjkrx.cn/bbs/1529195.html



我也是pic學習過來的，用它做過好幾款逆變驅動板，用著用著就會感覺處理器很低端(個人覺得，說的時鐘60M,但是實際情況非得除以4，頭大)，后來改用stm32,價格也一樣

    PIC單片機號稱是業內最穩定的單片機,目前因為有項目用到他,所以學習了.他有很多的系列.目前接觸的是8位的,他也有16位和32位的,不過用的人較少.

    目前感覺PIC單片機還可以,不過編譯器沒有keil人性化,同時對于8位機的支持效果不好.

    等PIC搞定了,就開始學習STM32.謝謝你,樓主,謝謝你關注我的帖子.

    好帖！　　贊一個！　　我兩年前買了一個８０Ｃ５２的開發板！到現在都木有摸到進門的路呢！繼續加油！跟進中·····
