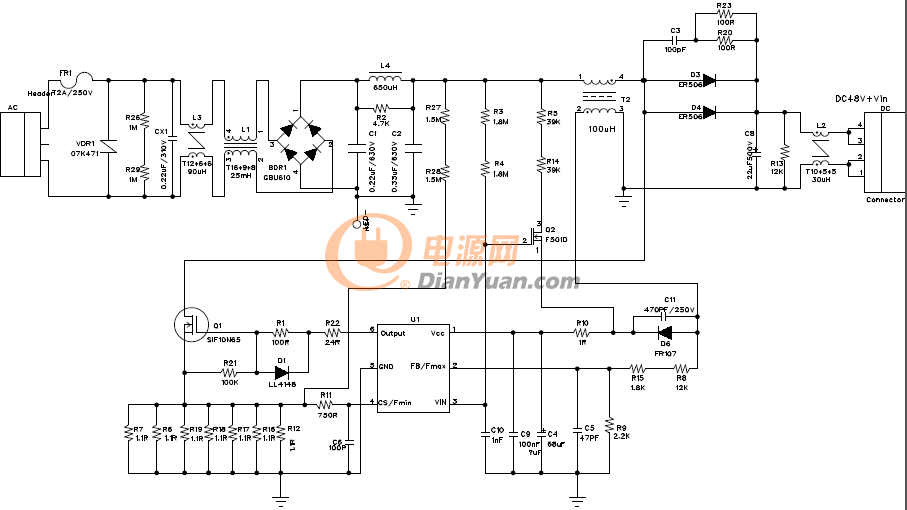

各位大俠指點下，如下電路可否實現升壓？謝謝！
這電路可否實現升壓？
全部回復(16)
正序查看
倒序查看
@major83
這個是可以實現升壓的，這是一個boost拓?fù)浣Y(jié)構。但這IC有個地方我弄明白，就是你的FB采樣是采樣DC電壓的還是采樣開關周期的TOFF時間上，如果是采樣TOFF時間上來判斷輸出電壓，可調節FB上或者下偏置電阻來解決FB過壓保護；如果你的FB是采樣輸出DC電壓的，那FB電阻就不應該接在反饋繞組上，應該接到輸出端去！
這個芯片是PSR控制，所以電路FB腳采集的是Toff時輔助繞組的電壓。調節FB上下偏電阻怎么保證Vout=Vin+48V？
0
回復
@major83
知道芯片功能就好說。Toff時，輸出電壓=Vin(DC）+VL(main)+VF，VL(main)=VCC*Nmain/Nvcc，Vcc=Vfb/Rfb_lower*(Rfb_upper+Rfb_lower)，這樣或許可以得到DC+48V的輸出。L（main）是變壓器的主繞組，VF是指整流二極管正向壓降。
謝謝major83,您說Vout=Vin(DC）+VL(main)+VF, 電路設計是想要得到Vl(main)=48V. 可我覺得這推導邏輯是否相反了，F(xiàn)B腳只是檢測主繞組放電完成時，輔助繞組相應得到的拐點電壓，從而控制Vl(main)電壓=48V，而FB腳本身并沒有鉗位功能只有檢測功能?，F(xiàn)在問題是Lm放電時是以Vin+48V在放，那輔助繞組得到的電壓就是Vin+48V/Nmain, 這個電壓在FB腳就很容易產生OVP保護了。所以不知道怎么處理？
0
回復
@肖樂
謝謝major83,您說Vout=Vin(DC）+VL(main)+VF,電路設計是想要得到Vl(main)=48V. 可我覺得這推導邏輯是否相反了，F(xiàn)B腳只是檢測主繞組放電完成時，輔助繞組相應得到的拐點電壓，從而控制Vl(main)電壓=48V，而FB腳本身并沒有鉗位功能只有檢測功能?，F(xiàn)在問題是Lm放電時是以Vin+48V在放，那輔助繞組得到的電壓就是Vin+48V/Nmain,這個電壓在FB腳就很容易產生OVP保護了。所以不知道怎么處理？
PSR的芯片呢，通過FB的采樣電壓判斷輸出電壓，一般是反饋繞組的漏感尖峰過后采樣FB的電壓，再進行調整duty或者頻率。在開關管關閉時，boost變壓器主繞組的電壓VL=Vout-Vin(DC)-Vf，反饋繞組耦合到的電壓=Nvcc/Nmain*VL的。出現FB的OVP現象，可能是芯片的采樣或者芯片內部調整方式不適合做這種拓?fù)浣Y(jié)構，一般Boost拓?fù)浣Y(jié)構的輸出采樣是采樣輸出的DC電壓，這樣做輸出電壓的精度很高（至少比采樣反饋繞組的精度高）。
0
回復
@major83
PSR的芯片呢，通過FB的采樣電壓判斷輸出電壓，一般是反饋繞組的漏感尖峰過后采樣FB的電壓，再進行調整duty或者頻率。在開關管關閉時，boost變壓器主繞組的電壓VL=Vout-Vin(DC)-Vf，反饋繞組耦合到的電壓=Nvcc/Nmain*VL的。出現FB的OVP現象，可能是芯片的采樣或者芯片內部調整方式不適合做這種拓?fù)浣Y(jié)構，一般Boost拓?fù)浣Y(jié)構的輸出采樣是采樣輸出的DC電壓，這樣做輸出電壓的精度很高（至少比采樣反饋繞組的精度高）。
如果是簡單從原理上分析，這Boost電路跟Fly-back工作原理接近。
0
回復
已經被添加到社區經典圖庫嘍
http://www.zjkrx.cn/bbs/classic/
http://www.zjkrx.cn/bbs/classic/
0
回復
@major83
PSR的芯片呢，通過FB的采樣電壓判斷輸出電壓，一般是反饋繞組的漏感尖峰過后采樣FB的電壓，再進行調整duty或者頻率。在開關管關閉時，boost變壓器主繞組的電壓VL=Vout-Vin(DC)-Vf，反饋繞組耦合到的電壓=Nvcc/Nmain*VL的。出現FB的OVP現象，可能是芯片的采樣或者芯片內部調整方式不適合做這種拓?fù)浣Y(jié)構，一般Boost拓?fù)浣Y(jié)構的輸出采樣是采樣輸出的DC電壓，這樣做輸出電壓的精度很高（至少比采樣反饋繞組的精度高）。

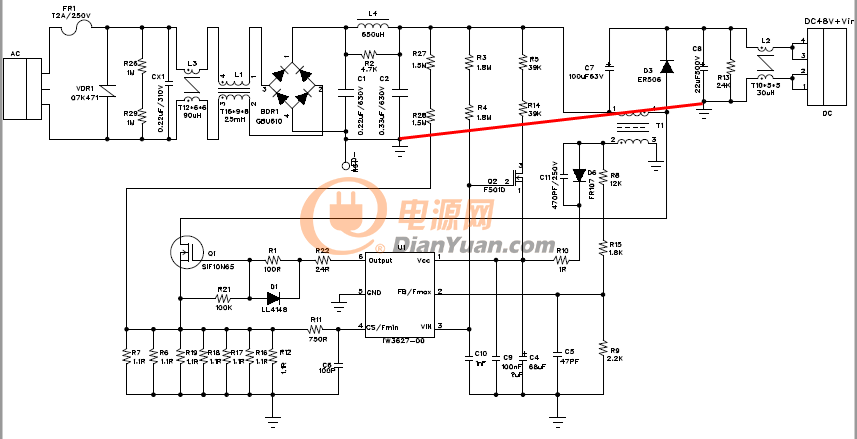

謝謝major83,這個電路電路經過多次實驗確定沒辦法實現升壓。該電路
需要加個電解給主繞組提供放電回路，保證主繞組為48V電壓放電。因?yàn)樵摲桨?/span>是輸出恒壓方案，只有保證放電電壓恒定，芯片FB才不會OVP保護。如果不接那顆電解，放電電壓為Vout-Vin（dc），理論上Vout=Vin(dc)+48V,而實際上輸出接有電解，Vout
不過升壓后帶能力很差，輸出電壓跌得厲害而且PF不高。
