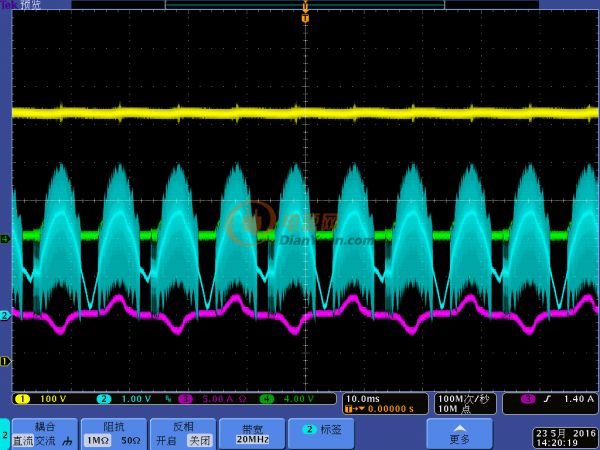

通道2是采用的輸入電壓波形,通道3是輸入電流波形,通道4是其中一路電感電流波形,輸出電壓是可以恒定的,功率因數最多0.94
請問下電壓波形怎么是這樣的,另外電流波形怎么優化,已調整了電壓環和電流環參數,效果不明顯,謝謝
1、PFC電感感量能否再做大。
2、乘法器輸入腳那個位置的電容可以加大或者減小試試。
3、IC的檢測地線能否用大的地線接到大電容的地上試試。
輸出不大的時候,波形確實這樣,差不多。負載增加后,電流波形應該會向兩邊鼓起來才正常。
你這個藍色的 Vinac? 太臟了點吧,可以試試300k 分成2個150k,從中間拉一個1uf 電容接地,過濾一下; 檢查一下14k電阻的接地是否干凈。
1、目前用的是磁環,感量為300uH,沒有其他的電感了,開關頻率約為65KHZ
2、乘法器輸入腳?指的是Vinac引腳么
3、IC的檢測線是用單獨的地線接到大電容上的
目前帶載大概800W,目標滿載3KW。再加載波形變換不大,而且目前PF值只有0.85左右

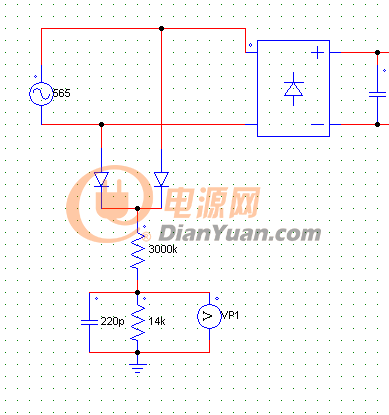

藍色的是Vinac,那個3000K只是個示意,現實原理圖中我是用3個1M歐電阻串聯的
現在奇怪的是為什么Vinac中間有個坑,沒有直接到零

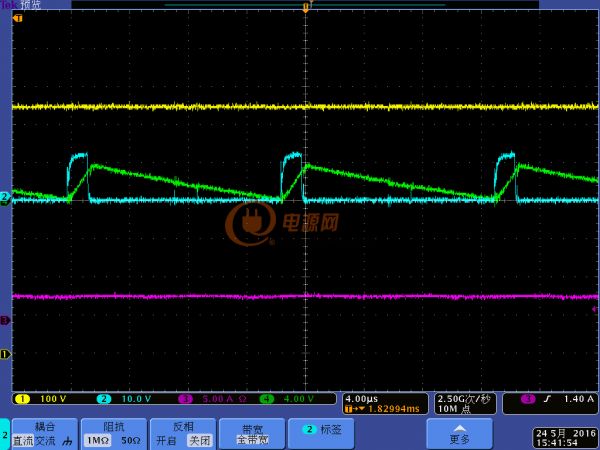

新錄的的波形,通道2為驅動波形,通道4位電感電流波形,怎么驅動關了,電感電流波形還有一小段上升的過程了,是不是和布板有關系

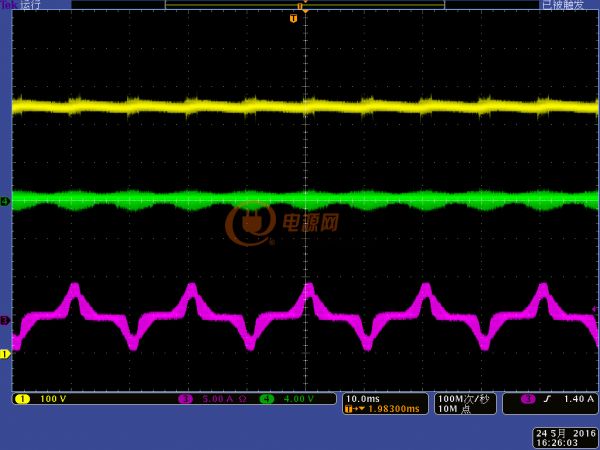

14K電阻并聯的220pF改為1nF,電流波形如上圖所示,明顯變了
橋后面的+能否做個LC,很小的做下濾波看看。
800W,應該會有0.95以上的。
查下IC資料,是不是VINAC腳的電壓分壓不怎么合適。

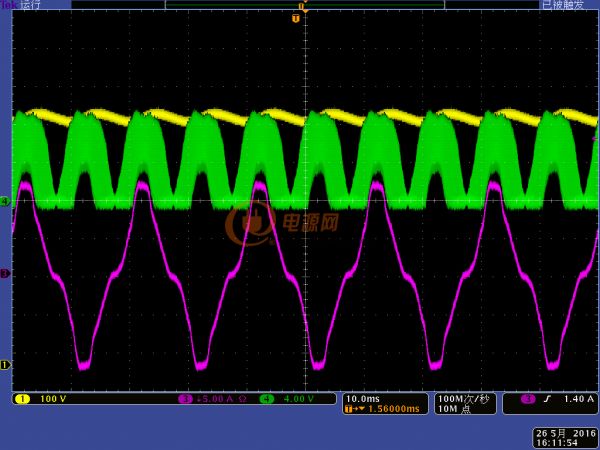

通道4為電感電流波形,怎么中間有個坑
看你這個電流波形似乎還可以加大;只要沒出現震蕩,基本上電路已經成功
饅頭波上那個坑 把時間放大了看,同時看驅動

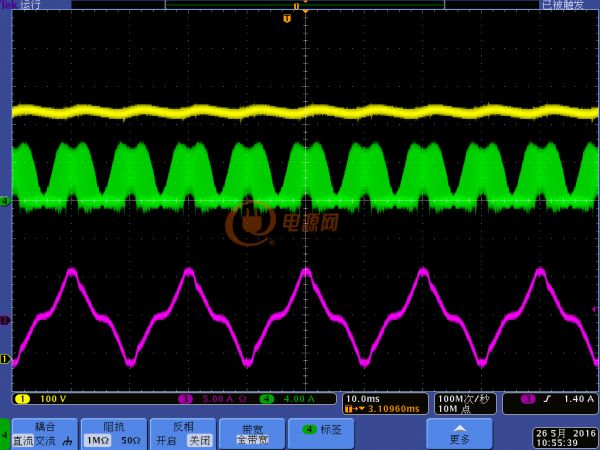

滿載3.3KW的波形,電感電流波形還是有點問題,還有這個電感量是不是小了,有很長一段時間是斷續的,PF值有0.974
