buck電路

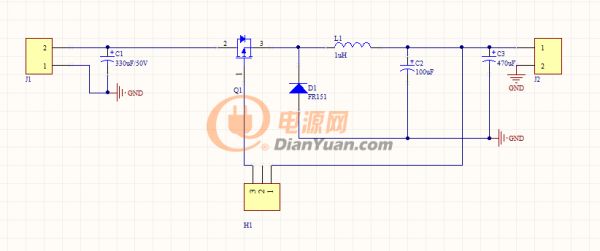

Y}TT0$P_(}BH6V$@1EHBA%Y我在晶體管的1腳外接矩形波，在2腳接入電源，結果還沒怎么調，輸入電流就很大，我不太清楚晶體的使用方法，求大神幫忙解決

全部回復(17)
正序查看
倒序查看
吳圣中
LV.2
2
2016-05-10 23:41
我的晶體管用irf840，3腳輸出端的波形太雜
0
回復
2016-05-11 06:48
看原理圖是2腳、3腳接反了。
0
回復
2016-05-11 08:23
驅動信號需要為隔離驅動，接MOSFET的GS腳，或者用驅動芯片來驅動。
0
回復
2016-05-11 09:58
已經被添加到社區經典圖庫嘍
http://www.zjkrx.cn/bbs/classic/
0
回復
2016-05-11 10:14
@boy59
看原理圖是2腳、3腳接反了。

沙發，賞嘍~


掃一下二維碼，工作人員邀你進電源網官方微信群（技術我們是閑侃的，閑侃我們是認真的）

0
回復
吳圣中
LV.2
7
2016-05-11 10:36
@boy59
看原理圖是2腳、3腳接反了。

這是為什么？我按照您的方法發現晶體的輸出引腳出現矩形波但輸出幾乎等于入電壓？怎么解決大神

0
回復
吳圣中
LV.2
8
2016-05-11 10:38
@boy59
看原理圖是2腳、3腳接反了。
這是為什么？我按照您的方法發現晶體的輸出引腳出現矩形波但輸出幾乎等于入電壓？怎么解決大神
0
回復
2016-05-11 13:15
@吳圣中
這是為什么？我按照您的方法發現晶體的輸出引腳出現矩形波但輸出幾乎等于入電壓？怎么解決大神[圖片]

MOS管的輸出是方波是正常的，輸出近乎輸入可能有幾個原因

1 電感感量太小了

2 驅動頻率太低了

3 電感飽和了

4 負載電阻阻值太大了

大神可不可以不要叫大神

0
回復
2016-05-11 13:17
@boy59
MOS管的輸出是方波是正常的，輸出近乎輸入可能有幾個原因1電感感量太小了2驅動頻率太低了3電感飽和了4負載電阻阻值太大了大神可不可以不要叫大神
最后一句 亮點
0
回復
吳圣中
LV.2
11
2016-05-11 13:20
@boy59
MOS管的輸出是方波是正常的，輸出近乎輸入可能有幾個原因1電感感量太小了2驅動頻率太低了3電感飽和了4負載電阻阻值太大了大神可不可以不要叫大神
我查了一下資料，沒看到有人把晶體管的源級作為輸出端
0
回復
吳圣中
LV.2
12
2016-05-11 13:38
@boy59
MOS管的輸出是方波是正常的，輸出近乎輸入可能有幾個原因1電感感量太小了2驅動頻率太低了3電感飽和了4負載電阻阻值太大了大神可不可以不要叫大神

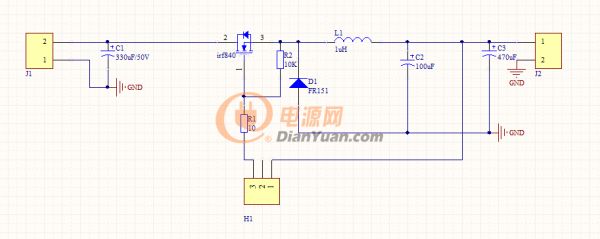

前輩再幫忙看下這個buck設計

0
回復
2016-05-12 07:07
@電源網-璐璐
最后一句亮點[圖片]
 謝賞！
0
回復
2016-05-12 07:14
@吳圣中
[圖片][圖片]前輩再幫忙看下這個buck設計[圖片]
前輩不敢當，大家都是來探討學習技術的，叫營長或者什么都不叫更習慣些。現在原理圖里的MOS管接法是對的根據你的描述MOS管工作也正常了。
0
回復
吳圣中
LV.2
15
2016-05-12 09:20
@boy59
前輩不敢當，大家都是來探討學習技術的，叫營長或者什么都不叫更習慣些?，F(xiàn)在原理圖里的MOS管接法是對的根據你的描述MOS管工作也正常了。

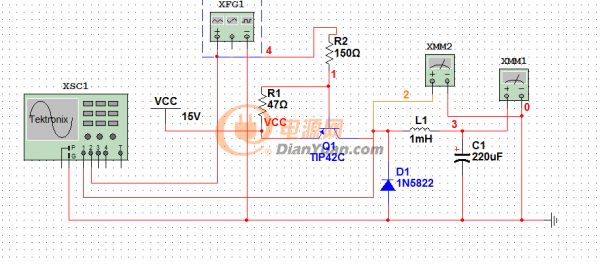

營長我想問下你有沒有三極管和晶體管的接法資料，我看了下pnp的三極管資料，不是Ube>0和Ub>0三極管才工作在截至區的么？為什么我仿真卻發現不管三極管的集電極和發射極怎么接輸出都有波形？好苦惱啊

0
回復
2016-05-12 09:30
@吳圣中
營長我想問下你有沒有三極管和晶體管的接法資料，我看了下pnp的三極管資料，不是Ube>0和Ub>0三極管才工作在截至區的么？為什么我仿真卻發現不管三極管的集電極和發射極怎么接輸出都有波形？好苦惱啊[圖片][圖片]
這個電路信號源的幅值要設置在15V左右，一般用一個NPN管去驅動PNP管更方便些。
0
回復
吳圣中
LV.2
17
2016-05-12 13:03
@boy59
這個電路信號源的幅值要設置在15V左右，一般用一個NPN管去驅動PNP管更方便些。
營長可不可以打賞我一些關于這方面的資料，我對三極管如何使用真的很頭疼
0
回復
2016-05-13 18:40
@吳圣中
營長可不可以打賞我一些關于這方面的資料，我對三極管如何使用真的很頭疼
我沒有這方面的資料，模擬電子技術這類書對三極管用法什么的介紹的比較詳細。
0
回復
立
即
