今天用調試IR2110電路時，發現了其高端輸出的奇怪波形
調試電路如圖：
HO輸出如下圖所示：
![OE9X%6]F{9YXNUKE(D%9}YI](https://dianyuan-public.oss-cn-shenzhen.aliyuncs.com/community/2016/04/26/1461672783-82139.png?x-oss-process=image/watermark,g_center,image_YXJ0aWNsZS9wdWJsaWMvd2F0ZXJtYXJrLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzQwCg,t_20)
輸入端是死區時間為1us的方波信號，藍色信號為LO輸出，黃色信號為HO輸出，很不理解為什么HO下降沿出現了類似電容放電的波形，上升沿又很正常，望各位大俠解惑。拜謝。。。
IR2110高端輸出的奇怪波形
全部回復(5)
正序查看
倒序查看
已經被添加到社區經典圖庫嘍
http://www.zjkrx.cn/bbs/classic/
http://www.zjkrx.cn/bbs/classic/
0
回復
@yangjinxiaoy
你好我也遇到了這種問題請問你解決了嗎
1帖的關斷阻抗大，慢了一些，米勒電容產生，驅動15伏的關斷轉換是管子的5伏點上，說明是米勒電容放慢了關斷速度，產生緩波下降。驅動快了，看來，你的勵磁電流比較大，垂直，就是電感能量比較大了，下降的時間短了一些了。0電壓導通。

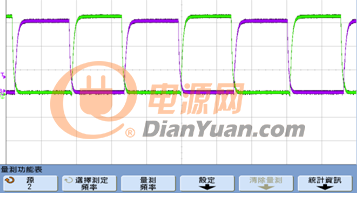

下個的反過來，是勵磁電流非常小，3/4的輸入比較高的導通電壓。勵磁電流大了一些就不會了。增大勵磁電流就解決了。占空比可以增大一點點。這里好像偏小一點點了。
