MOS管發熱嚴重

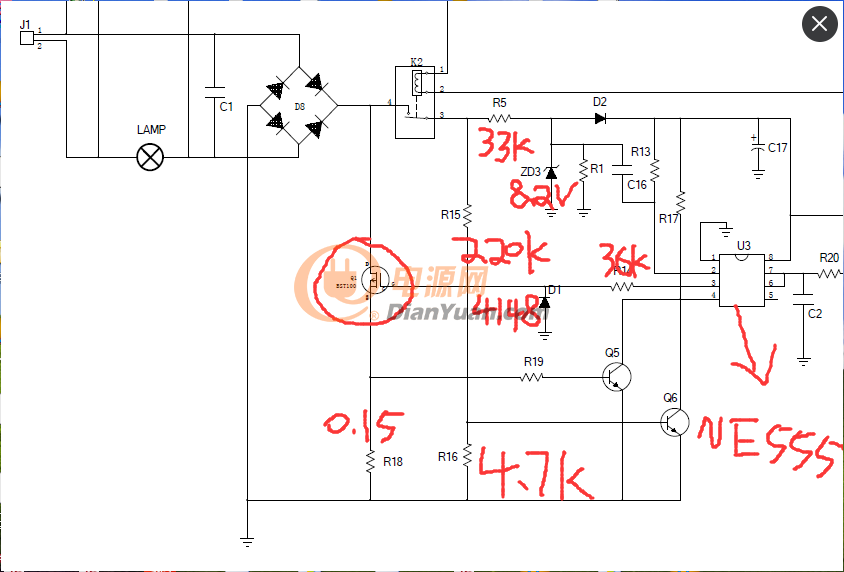

我用NE555控制MOS管的導通情況，MOS管用的是7N60，現在MOS管發熱嚴重，帶300W的負載功率從200W掉到120W，R5也發熱嚴重，求大神解答。

456654

全部回復(13)
正序查看
倒序查看
2016-04-14 23:07
自己先預熱一下
0
回復
2016-04-15 08:25
@月影無月
自己先預熱一下

不要沉啊

0
回復
2016-04-15 10:51
已經被添加到社區經典圖庫嘍
http://www.zjkrx.cn/bbs/classic/

0
回復
2016-04-15 16:41
MOS打開G極接36K的電阻  充電時間太慢  你還有的7N的管子  那能不熱么？
0
回復
2016-04-15 23:01
@xiaoxiong1988
MOS打開G極接36K的電阻 充電時間太慢 你還有的7N的管子 那能不熱么？
我換成100歐發熱也是很嚴重
0
回復
2016-04-16 11:39

大神都跑哪去了？

0
回復
btclass
LV.7
8
2016-04-16 14:44
應該是取電的問題。MOS沒有飽和導通
0
回復
criky
LV.1
9
2016-04-16 15:17

理論上說MOSFET上電壓達到閾值電壓時，MOSFET管導通，這時候需要一個大的電流讓MOSFET管VDS兩端快速導通讓MOSFET管停留在平臺電壓的時間短這樣發熱量就低。

我學到的知識是這樣解釋。

我查資料7N60的RDS(ON) 1.0?，也算大的吧

我也是個新手，期待大蝦給答案。

樓主知道解決方法麻煩也貼出了分享一下。

0
回復
zhangyiping
LV.9
10
2016-04-16 18:34
@criky
理論上說MOSFET上電壓達到閾值電壓時，MOSFET管導通，這時候需要一個大的電流讓MOSFET管VDS兩端快速導通讓MOSFET管停留在平臺電壓的時間短這樣發熱量就低。我學到的知識是這樣解釋。我查資料7N60的RDS(ON)1.0?，也算大的吧我也是個新手，期待大蝦給答案。樓主知道解決方法麻煩也貼出了分享一下。
你的輸出的電壓估計低吧，那么，漏電感就大，開關管的環流大了，發熱就大了，而且，開關管的內阻1歐，通常也是選擇這個參數，3000伏平均1安就是300瓦，那么，7安的選擇差不多了，發熱的原因估計就是嘍電感造成的，那么，你的變壓器的繞法是怎樣的，涼曬一些就知道了，首先，輸出電壓是多少，回答一下。
0
回復
2016-04-16 20:17
@zhangyiping
你的輸出的電壓估計低吧，那么，漏電感就大，開關管的環流大了，發熱就大了，而且，開關管的內阻1歐，通常也是選擇這個參數，3000伏平均1安就是300瓦，那么，7安的選擇差不多了，發熱的原因估計就是嘍電感造成的，那么，你的變壓器的繞法是怎樣的，涼曬一些就知道了，首先，輸出電壓是多少，回答一下。

我這個是通過NE555IC 的時基電路輸出PWM來控制MOS的導通，第三腳的輸出我是通過控制第6，第7腳來改變，所以沒有開關變壓器的存在

0
回復
2016-04-16 20:18
@criky
理論上說MOSFET上電壓達到閾值電壓時，MOSFET管導通，這時候需要一個大的電流讓MOSFET管VDS兩端快速導通讓MOSFET管停留在平臺電壓的時間短這樣發熱量就低。我學到的知識是這樣解釋。我查資料7N60的RDS(ON)1.0?，也算大的吧我也是個新手，期待大蝦給答案。樓主知道解決方法麻煩也貼出了分享一下。
有試過0.64歐內阻的MOS管，沒有太大的效果
0
回復
zhangyiping
LV.9
13
2016-04-16 21:18
@月影無月
有試過0.64歐內阻的MOS管，沒有太大的效果
輸出電壓是多少，變壓器怎么繞的，才好判斷了，否則有一些說不清楚了。0,64歐的其實差不多機會是一樣的。
0
回復
ban.ma
LV.1
14
2016-04-18 09:55
@月影無月
我換成100歐發熱也是很嚴重
這個圖MOS導通后不直接短路了?分析其它什么都沒有意義了吧
