  • PI最懷舊產品 LYT4317E做的反激式可控硅調光驅動

PI最懷舊產品 LYT4317E做的反激式可控硅調光驅動

90 VAC – 132 VAC輸入；36 V，550 mA輸出

在120 VAC輸入下，效率極高(≥85%)

無閃爍的單向調光

單級集成式PFC與精確初級側調節的恒流輸出?

單面PCB；元件數量少

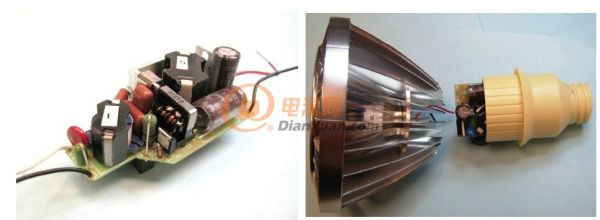

p1

全部回復(11)
正序查看
倒序查看
2016-03-05 12:00
燈具整個在上面的長寬是多少？
0
回復
2016-03-08 13:19
初級電流升高，將能量存儲在變壓器中，這些能量在功率MOSFET關閉時傳遞到次級繞組。
0
回復
2016-03-08 13:23
@jfgfryt3344
初級電流升高，將能量存儲在變壓器中，這些能量在功率MOSFET關閉時傳遞到次級繞組。
為減小高度，用EER25磁芯；同時用帶有飛線的三層絕緣次級繞組以滿足安全間距要求。
0
回復
opingss88
LV.10
5
2016-03-08 13:46
@chenmingbo1972
燈具整個在上面的長寬是多少？
PAR38大小的尺寸
0
回復
opingss88
LV.10
6
2016-03-08 13:46
繼續，這個設計所采用的拓?fù)浣Y(jié)構為單級、帶功率因數校正的反激式拓?fù)浣Y(jié)構，可提供高隔離效率、高功率因數、高功率因數、低THD以及低元件數。
0
回復
opingss88
LV.10
7
2016-03-08 13:56
@opingss88
繼續，這個設計所采用的拓?fù)浣Y(jié)構為單級、帶功率因數校正的反激式拓?fù)浣Y(jié)構，可提供高隔離效率、高功率因數、高功率因數、低THD以及低元件數。

上原理圖

0
回復
opingss88
LV.10
8
2016-03-08 14:00
@opingss88

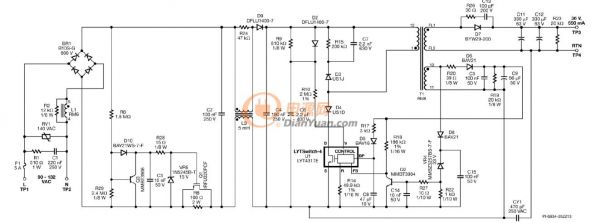

上原理圖[圖片]
電路選用較高的電流額定值，以防止差模輸入浪涌期間出現故障。
0
回復
hwx-555
LV.8
9
2016-03-08 16:28
@opingss88
繼續，這個設計所采用的拓?fù)浣Y(jié)構為單級、帶功率因數校正的反激式拓?fù)浣Y(jié)構，可提供高隔離效率、高功率因數、高功率因數、低THD以及低元件數。
高功率因數在正常工作時吧，可控硅調光時PF應該不要求的。
0
回復
jfgfryt3344
LV.4
10
2016-03-10 10:35
@opingss88
電路選用較高的電流額定值，以防止差模輸入浪涌期間出現故障。
與輸出電壓成比例的電流通過R6從初級偏置供電注入至反饋引腳。
0
回復
jfgfryt3344
LV.4
11
2016-03-10 10:41
@opingss88
電路選用較高的電流額定值，以防止差模輸入浪涌期間出現故障。
電流與V引腳電流用于平均輸出電流在輸入和輸出電壓發生變化時保持恒定。
0
回復
tabing_dt
LV.10
12
2016-04-17 17:21
@opingss88
PAR38大小的尺寸
調光電源一般都是做成單向電壓的，那樣調光性能更好。
