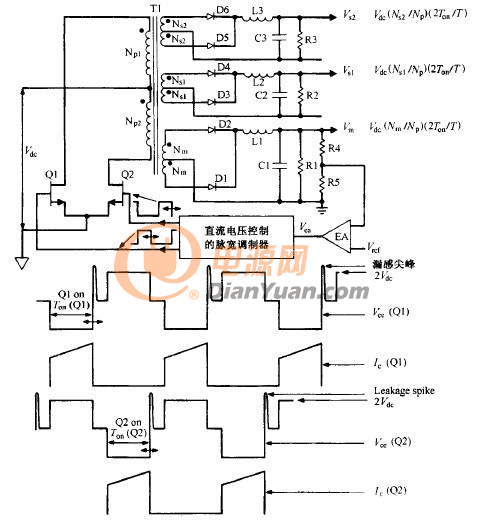

參數設計：輸入24Vdc蓄電池（19-27V），輸出電壓30Vac（后級有線性穩壓電路），輸出額定電流4A（峰值需要10A）額定功率96W（峰值240W）。工作頻率坑爹，120Hz（對！~沒錯。你沒有少看一個K，確實是一百二十赫茲。坑爹啊。）    采用磁芯為EI96（- -||就是超級大的96*80的那個硅鋼片）。常用的硅鋼片B 是 8 000~13 000高斯,13000高斯以上的是優質硅鋼片。我們使用國產硅鋼片：B取9 000高斯；大致最大功率能做100W左右。風冷，電流密度取3.5A/mm2（來自百度）                    具體參數尺寸如下（單位mm）：                                                                                               Model  A（總長）  B（總高）  a（舌寬）  b(疊厚）  d（腳寬）  c（窗寬）  h（窗高）                                 EI-96           96           80            32           44            16            16             48設計變壓器 確定匝比與最大導通時間 由式Vm=【（Vdc-1）（Nm/Np）-1】(2Ton/T)可知Vdc下降時，變換器會通過增加導通時間Ton來維持輸出電壓Vm恒定，當輸入電壓下降到最小值Vdc時，Ton最大。但是推挽拓補中，最大導通時間不能超過開關周期的一半。否則復位伏秒數將小于置位伏秒數（開關電源設計第三版2.2.5節），結果幾個周期后，磁芯將飽和并損壞開關管(詳見開關電源設計第三版 P37)。在上述公式中，若已經確定Vdc、T以及Ton=0.8T/2，則可確定匝比Nm/Np，已得到所需要的輸出電壓Vm。Nm/Np=（Vm/0.8 +1）/(Vdc-1)Nm/Np=(30/0.8 +1)/(19-1)=2.1388888Tonmax=0.8T/2=3.332mS初級匝數計算 根據法拉第定律

，這個公式應該在大部分拓補都是通用的。T =1/f=1/120=8.33mS=8.33*10^-3sVdc=19VAe≈Sj=a（舌寬）*b（疊厚）=32*44=1408mm2=14.08cm2B=18 000G（峰值磁通密度是9 000G，推挽工作在1 3象限，±Bmax=2*9 000=18 000G）上值帶入法拉第定律得：Np=[（19V-1V）（0.8* 8.33*10^-3s  /2）*10^8 ] / 14.08cm2 * 18 000G=2.366477 T取整用3T，兩個半初級繞組加起來就是6T，磁通密度比預設值稍微小一點。次級匝數計算 已知Nm/Np=2.1388888，Np=3 ，Nm=Np*Nm/Np= 6.566664，此時如果取整為7，則占空比可能會超出預設的0.8（不考慮Np往上取整對這里的影響）。故取Nm=6T。兩個半繞組為12T考慮到次級輸出我只用兩個抽頭+橋堆整流（需要承受2倍VF，但是橋堆可以貼在散熱器上。二極管不知道如何做到更好的散熱。）。而非常用的三個抽頭。次級繞組是否只需要用6T？初級峰值、有效值電流以及線徑計算 由上式（2.9）粗略計算（因為持續工作在4A，峰值可能會出現幾秒鐘的10A。所以峰值有按照10A計算，參考挑選MOS管最大電流。有效值按照工作4A時的電流計算。變壓器熱容量應該大些。扛得住的對吧= =||）                             Ipf =1.56(30Vac*10A/19Vdc)=24.63157 A （10A輸出時） 選用40A最大電流mos管Irms=  Ipf  D^0.5= 15.57837 A（10A輸出時）已確定電流密度選擇3.5A/mm2，帶入公式S=Irms /  3.5A/mm2   =15.57837/3.5=4.4509 mm2 根據圓面積公式得直徑R=2* （S/π）^0.5 =2*(4.4509/3.14)^0.5=7.4769 mm（= =||好粗） （滿足10A輸出時）由上式（2.11）計算Irms=0.986Po/Vdc=0.986*（30Vac*4A）/19Vdc=6,227 A （4A輸出時）已確定電流密度選擇3.5A/mm2，帶入公式S=Irms /  3.5A/mm2   =6.227/3.5=1.779 mm2 根據圓面積公式得直徑R=2* （S/π）^0.5 =2*(1.779/3.14)^0.5=1.505 mm（= =||差別太大） （滿足4A輸出時）次級峰值、有效值電流以及線徑計算次級有效值電流，簡化計算Irms=Ide 0.4^0.5 =10*0.632=6.32 A（10A輸出時）已確定電流密度選擇3.5A/mm2，帶入公式S=Irms /  3.5A/mm2   =6.32/3.5=1.8057 mm2 根據圓面積公式得直徑R=2* （S/π）^0.5 =2*(1.8057/3.14)^0.5=1.5166 mm（滿足10A輸出時）次級有效值電流，簡化計算Irms=Ide 0.4^0.5 =4*0.632=2.528（4A輸出時）已確定電流密度選擇3.5A/mm2，帶入公式S=Irms /  3.5A/mm2   =2.528/3.5=0.7222 mm2 根據圓面積公式得直徑R=2* （S/π）^0.5 =2*(0.7222/3.14)^0.5=0.959 mm（滿足4A輸出時）開關管的電壓應力以及漏感尖峰

根據式（2.15） 開關管所能承受的最大電壓應力為Vp=1.3（2*Vdcmax）=1.3*2*27=70.2 V此結果為書上表示的計算。本人認為還應該在結果上增加次級對初級的反射電壓。1/(Nm/Np)*Vomax=1/2.1388888 * 30 =14.0297 V 70.2+14.0297=84.2259 V 選用200V耐壓mos管。 40N20 TO-3P（是不是可以考慮10A輸出的時候峰值已經最大16A，是否可以選用20N200？）輸出端不加電感。電路板還在繪制。后續不定時跟新波形與參數。有很多不足的地方還希望各位不吝賜教。！~（圖片不太會弄。所以上傳上來不知道會不會影響查看）
