62000P直流電源編程控制

項目牽涉到編程控制62000P直流電源，按照使用手冊上的命令，使用USB轉RS232線，通過PC給電源發指令*IDN?查詢設備信息，發送的指令通過示波器查看：

QQ截圖20160118171640

除掉串口發送的一位起始位和一位結束位，-3V~-15V為邏輯1,3V~15V為邏輯0，串口數據發送順序為從低到高，由此得到發送的數據為：00101010(*),01001001(I),01000100(D),01001110(N),00111111(?),因此發送的命令為*IDN?是沒有問題的，但是直流電源沒有返回值，不知道哪里出現問題，直流電源的datasheet中也沒有說明起始位為幾位,請問哪位使用過嗎？望指點！謝謝！

全部回復(3)
正序查看
倒序查看
livenliu
LV.4
2
2016-01-20 14:55

樓主發送的指令有包含嗎？當字串以 RS232C的指令傳送結尾時，必須增加結束符。

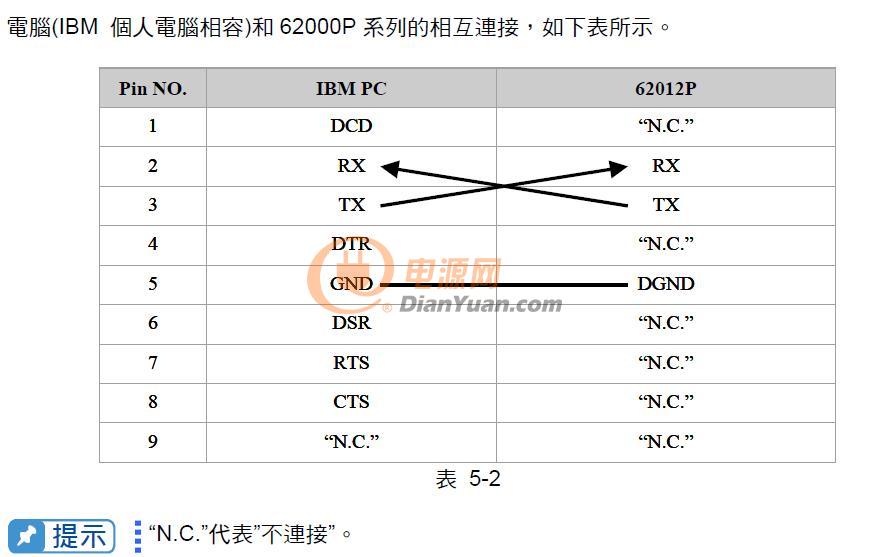

另外確認232Pin較接線有沒有問題，如下圖

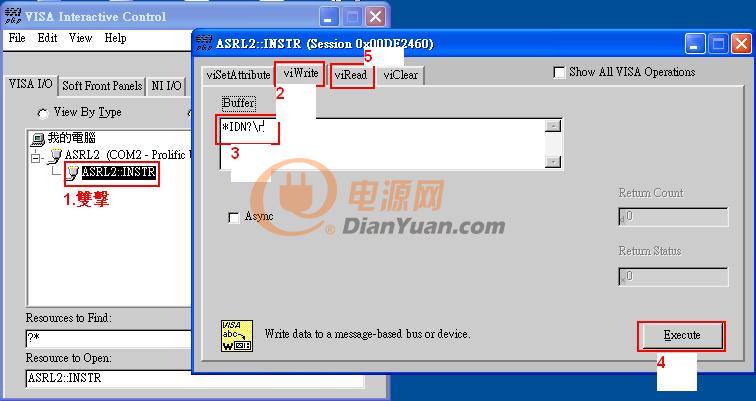

一種簡單檢測通信是否正常的方法就是下載NI VISA組件來測試。



0
回復
yypengok
LV.1
3
2016-01-21 08:57
@livenliu
樓主發送的指令有包含嗎？當字串以RS232C的指令傳送結尾時，必須增加結束符。另外確認232Pin較接線有沒有問題，如下圖[圖片]  一種簡單檢測通信是否正常的方法就是下載NIVISA組件來測試。[圖片]
謝謝！確實忘了發換行符，現在已經正常通信。
0
回復
pzok
LV.3
4
2016-01-21 13:39
@livenliu
樓主發送的指令有包含嗎？當字串以RS232C的指令傳送結尾時，必須增加結束符。另外確認232Pin較接線有沒有問題，如下圖[圖片]  一種簡單檢測通信是否正常的方法就是下載NIVISA組件來測試。[圖片]
0
