我了解的PI產品中我認為最好的產品是TNY279，我使用TNY279開關電源設計中，我設計了一個20 V、14 W恒壓(CV)、恒流(CV)輸出的電源電路。在三相逆變器用開關電源中，電源的工作方式有兩種，一種是應用工頻變壓器供電，另一種是應用開關穩壓電源供電。隨著微電子和電力電子技術的發展，它們都毫無例外地使用開關電源。開關電源具有重量輕、體積小、效率高、穩壓范圍寬等優點，正朝著短、小、輕、薄、單片集成化、智能化的方向發展。

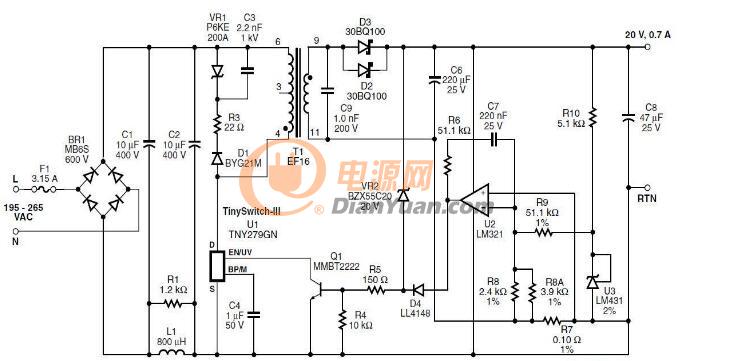

圖1為一個典型的20 V、14 W恒壓(CV)、恒流(CV)輸出的電源電路。LED陣列的光輸出量與所流經的電流量成正比。因此，LED驅動器應具有恒流輸出，而不是恒壓輸出。在本設計中，DC輸出未與AC輸入隔離，因而LED陣列和外殼應與用戶安全地隔離開來。
AC輸入由BR1、C1和C2進行整流和濾波。電感L1與C1和C2一起構成一個π形濾波器，并提供EMI濾波。保險絲F1在發生嚴重故障時提供保護。
為使電源在空載下正常工作而不受損壞，使用齊納二極管VR2進行恒壓調整并使電壓保持在約21 V。
通過檢測電流檢測電阻R7上的壓降來實現恒流特性。并聯穩壓器IC U3與R9、R8和R8A一起來在運算放大器U2的反向輸入端生成0.07 V的精確電壓參考。達到設定電流時，R7上的電壓將超過參考電壓，這樣會使運算放大器的輸出增大。此時會正向偏置D4，驅動Q1的基極，進而將電流從U1的EN/UV引腳拉出。電容C7和電阻R11提供環路補償。使用運算放大器的限流方式使電流采樣電壓最小化，從而降低了損耗，使效率最高。
