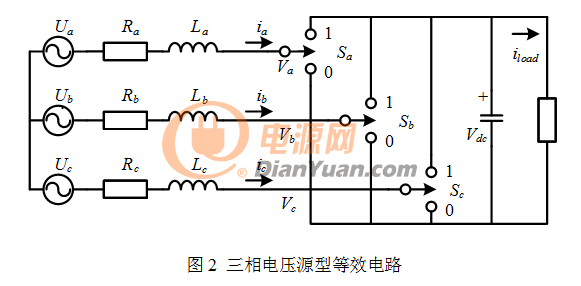

三、理想開關下的三相電流模型

基爾霍夫電流定理：

三相輸入電流的關系：

以直流電容負端為參考電位，橋臂A的輸出端電壓為:

橋臂A連接電抗器上的電壓與其電流的關系為:

基爾霍夫電壓定理：

在大多數情況下，三相電網電壓基本平衡,有：

三相電流的微分方程到PWM輸出相電壓方程

四、坐標變換關系

三相電壓在abc坐標系下的表示

三相靜止坐標abc到兩相靜止坐標αβ變換

三相-兩相靜止坐標變換矩陣:

三相靜止坐標abc到同步旋轉坐標dq變換

dq坐標變換矩陣

五、變流器在dq坐標系下的數學模型

系統電壓：

問題：

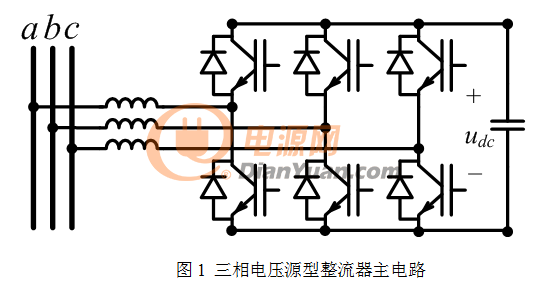

1.什么是整流電路？它和相控整流電路的工作原理和性能有何不同？

3.電抗以及電容值的設定？

4.PLL鎖相的鎖的連接電抗器前還是后?

好帖子一定要上頭條

整流電路就是將交流變成直流的電路唄。相控整流交流側含有大量的諧波，PWM整流可以實現單位功率因數運行。

從帖子的圖上看，PLL鎖相的鎖連接在電抗器前。

好帖子頂起~

一直納悶這種拓撲主要的應用產品是什么？要求能量能夠雙向流動的場合嗎？

用的地方挺多，交流傳動，有源電力濾波，光伏或風力并網

這四個答案已就在后頭緊接著露臉啊。

不僅僅是用途廣，關鍵是可靠。會否更高次的諧波，干擾電源，增加EMI的成本？

樓主繼續啊，都在聽課

我是做大功率開關電源的，有時候別人要求有pfc，你的線路能替代pfc嗎？功率多大，有沒有產品？

這能否直接替代PFC同時還能做到功率因數可調節

可以的，就是三相PFC，我就是用這個做15KW的PFC模塊

PF=1，iTHD小于3%

mark~~

三相交流電，各相 相差 120°，

那就意味著，每相的 首尾各 30° 是交疊的，

在單相的電容濾波整流電路中，市電 大部份時間 是被平波電容堵住的，當三相交流電接成整流拓撲后，鄰相的作用就相當于那個 平波電容，各相交疊的位置就成了二極管的 自然換相點，換相點以下的電力 是被堵住的，所以，三相整流 天生就是低功因（PFC 就是要把各相電流還原至非整流狀態）！

你的 多少我也想搞大功率PFC電路

我也想做這個。您在哪里，可否私聊？

1111

搬個板凳 來聽課的 謝謝各位大神

這種整流器的好處是可以實現雙向流通，還有一種就是三相維也納整流器，

試下可以回復嗎
