我們正在生產的一款48V/300W開關電源，用FAN4801控制的。有少數板件出現空載開機正常，再帶載電源也工作正常，但直接帶載(即使只有0.5A)卻啟動不了。查了一下，F(xiàn)AN4801的軟啟動端始終在重啟。但即使讓電源內部影響重啟的三個原因（VCC=12V,過載檢測端8,9接地，PFC電壓檢測端15腳的電壓=2.5V）全部正常，電源依然處于重啟狀態。哪位老兄對FAN4800系列控制芯片比較了解的，幫忙解釋一下，謝了。
軟啟動端的電容用的是 683.
軟啟動5腳，電壓正常應為10V左右，目前這里只有1.6VDC.導致芯片重啟的信號有三路，一路因?yàn)檫^(guò)載引起9腳的電壓高于1VDC,另一路由于PBPFC（15腳）電壓低于2.25VDC.另一路，VCC處于欠壓狀態。但目前，15腳的電壓為2.5VDC，9腳直接接地，VCC用外置電源提供15VDC的電壓?？?腳軟啟動端就是啟動不了。5腳外只接一個474的電容。
474電容換成104的，不確定474電容是否壞了。
9腳不直接接地，接到Isense處。
5腳電容原來是683,后來查芯片的數據手冊時，好象希望該電容容量不能太小，105時，電源的啟動時間是5ms,所以我取了個中間值474，而且改變后，電源有一點改變，原來1.5A負載都不能啟動的，現在可以啟動了。但負載再增大又不行。
9腳原來接雙管正激變壓器初級的電流檢測負載的上端。作為雙管正激變換器的初級電流檢測，所以我直接接地，相當于將檢測電阻直接短路。
我現在最關心的是，軟啟動電容到底受什么控制，導致它電壓保持在1.6VDC.

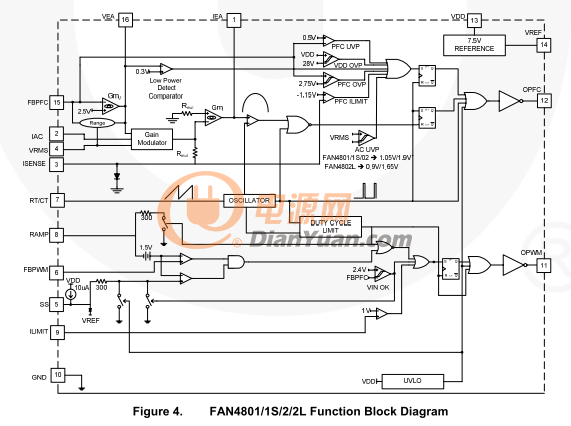

從原理圖中可以看出，PFC和PWM除振蕩器是共用的其它都是獨立的。
習慣性的認為，SS的軟啟動功能是把Isense的電流限制從0-max值（容量大小決定輸出電壓上升時間）。
這個IC的框圖里面還有個FBPWM處，有個1.5V的電壓對比。
VCC的UVLO會導致軟啟動關閉，F(xiàn)BPFC也會導致軟啟動關閉。
查下這2個點。
在不得已的情況下，我采用了替代法，最后發現驅動變壓器的繞法居然對電源的影響很大，更換驅動變壓器居然電源就好了。本來生產資料中寫明繞組應勻繞，結果生產廠家，將初級繞在磁環的一邊，而兩個次級雙線并繞繞在磁環的另一邊，測量結果兩種繞法初的電感量好象有很大的區別。
本電源的驅動變壓器采用的是變壓器驅動，前面加隔直電容，我不明白，為什么驅動變壓器會影響電源的啟動。能說說嗎？是因?yàn)轵?qū)動電壓太高嗎？
驅動部分：一個104的電容，后面是一個15：39的隔離變壓器，采用的是雙管正激的拓?fù)洹：髞?lái)將隔離變壓器的匝比變成15:25，問題也得到了解決。有點想不通.直接測驅動部分的波形，最高電壓達25VDC.25VDC雖說高了點，但使用應該沒有問題。因?yàn)楫吘归_關管沒有一個損壞的。所以覺得驅動沒有問題。 驅動波形也正常。
不知驅動變壓器浮高是什么意思？
