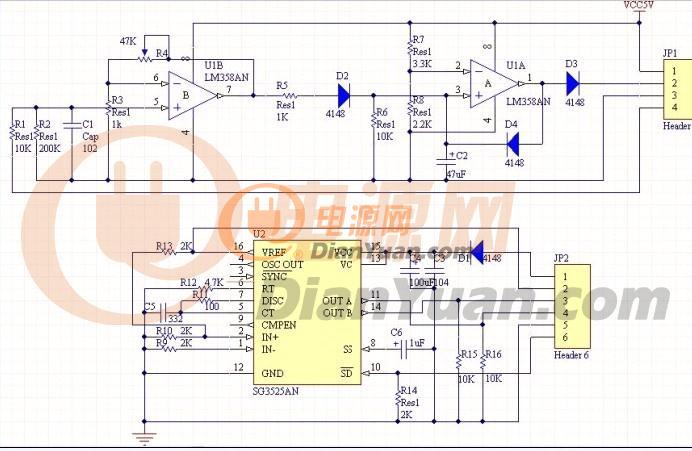

這個是原來的帖子原理圖。上面部分的電路功能是短路保護后，關閉SG3525，并且可以自動實現SG3525再次的軟啟動。
我的問題是，過流或者短路的時候，電容C2會使短路電流信號滯后到ms級，這樣會SG3525來不及保護，而造成開關損壞。不知道原圖的用意是什么？
http://www.zjkrx.cn/bbs/550577.html
sg3525 過流保護電路疑問（見原理圖）？
