山特UPS型號M1000W(8262)輸出310V求教反饋電路！

IMG_20151028_013335

IMG_20151027_000008_541

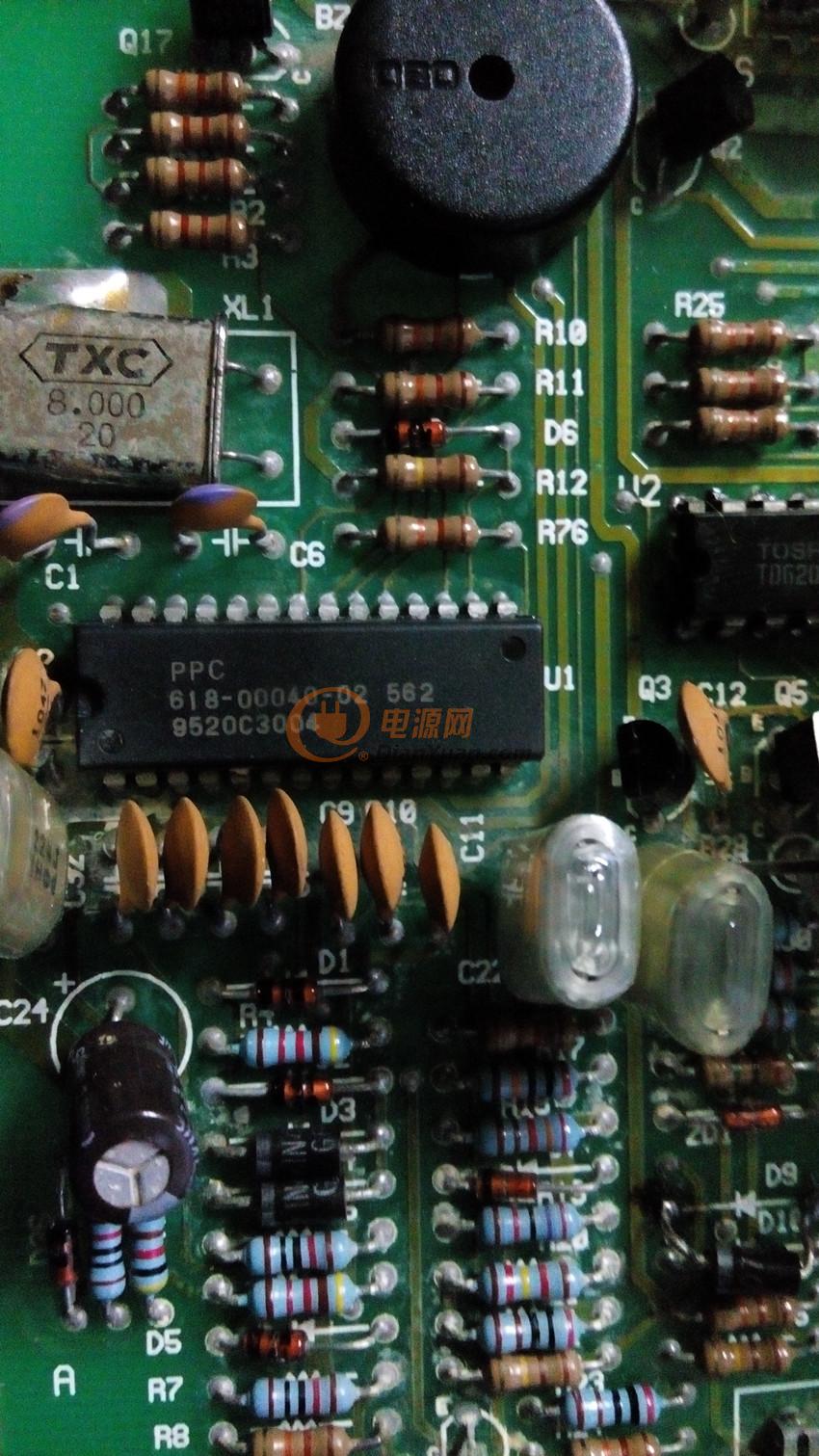

山特UPS拆機清理灰塵！安裝完成后輸出310V變壓器嗡嗡聲很大，檢查各原件沒有發現明顯問題！求教反饋電路及IC！  哪位大神幫看看這CPU輸出反饋腳位在哪呀！先謝謝了
全部回復(10)
正序查看
倒序查看
2015-10-27 11:16
樓主是怎麼確定各原件是沒有問題的？數據呢！沒有各原件的檢查數據與官方的進行比對就不要下這種結論。
0
回復
Rachelmi
LV.9
3
2015-10-27 11:49
@wenzhenmin168
[圖片]樓主是怎麼確定各原件是沒有問題的？數據呢！沒有各原件的檢查數據與官方的進行比對就不要下這種結論。
您推測是哪里出了問題呢
0
回復
sdubkk
LV.1
4
2015-10-27 12:19
@wenzhenmin168
[圖片]樓主是怎麼確定各原件是沒有問題的？數據呢！沒有各原件的檢查數據與官方的進行比對就不要下這種結論。
沒有修過UPS，只能檢測所有的三極管二極管都沒有損壞！
0
回復
sdubkk
LV.1
5
2015-10-27 12:23
@Rachelmi
您推測是哪里出了問題呢
我推測問題應該出在逆變電路中，這機器是24V的，接單個電池12V輸出是交流165V
0
回復
Rachelmi
LV.9
6
2015-10-27 13:24
@sdubkk
我推測問題應該出在逆變電路中，這機器是24V的，接單個電池12V輸出是交流165V
逆變電路
0
回復
sdubkk
LV.1
7
2015-10-27 14:10
@Rachelmi
逆變電路[圖片]
，俺是菜鳥耶！指教下唄
0
回復
Rachelmi
LV.9
8
2015-10-27 17:13
@sdubkk
[圖片]，俺是菜鳥耶！指教下唄
0
回復
2015-11-07 22:38
逆變輸出端開始找，通常是幾阻值較大的電阻串聯，有一個開路了。
0
回復
sdubkk
LV.1
10
2015-11-11 12:47
@socomec810
逆變輸出端開始找，通常是幾阻值較大的電阻串聯，有一個開路了。
您好！感謝您的幫助，電阻已經排查過了，誤差都在百分之2以內，沒有發現開路。

增加了圖中反饋繞組的圈數電壓會下降到220V，不夠還是會保護！

0
回復
Rachelmi
LV.9
11
2015-11-11 13:28
@socomec810
逆變輸出端開始找，通常是幾阻值較大的電阻串聯，有一個開路了。
這樣啊
