1000w單硅機 前級空載兩邊發熱正常 帶載之后單邊發熱嚴重 是怎么回事？

請教各位魚機大師 魚機推挽變壓器輸出整流結構 是全橋好 還是倍壓好？還有就是帶載單邊發熱嚴重 空載溫升正常。
全部回復(20)
正序查看
倒序查看
王彥召
LV.3
2
2015-10-21 18:06
帶載 和空載波形有變化
0
回復
2015-10-22 09:59
你的變壓器繞的方法有問題！肯定是你初級的兩個繞組電感量不一致，可以肯定的是，不是用雙線并繞的方法。就會造成這樣的結果。
0
回復
2015-10-22 12:15

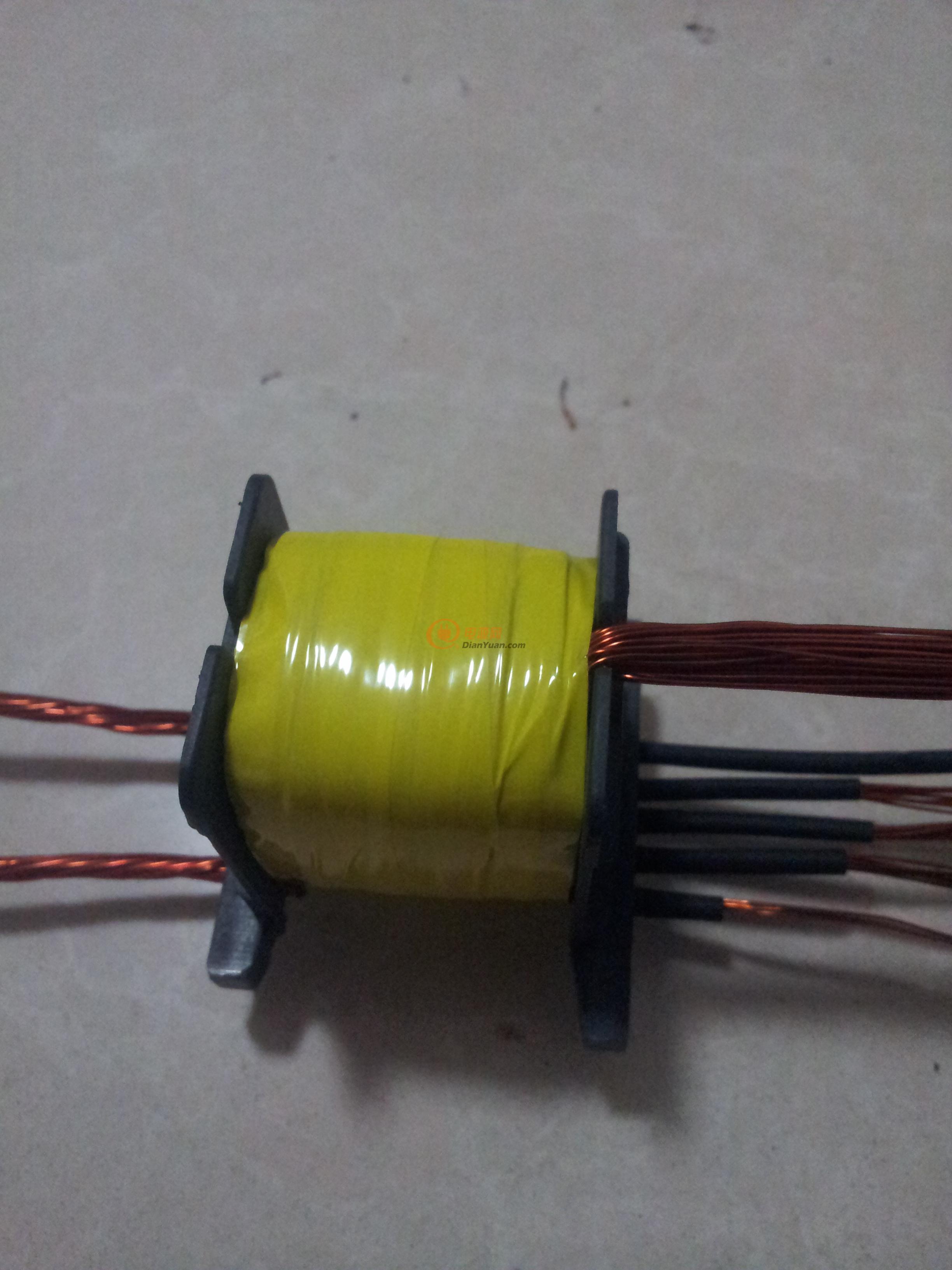

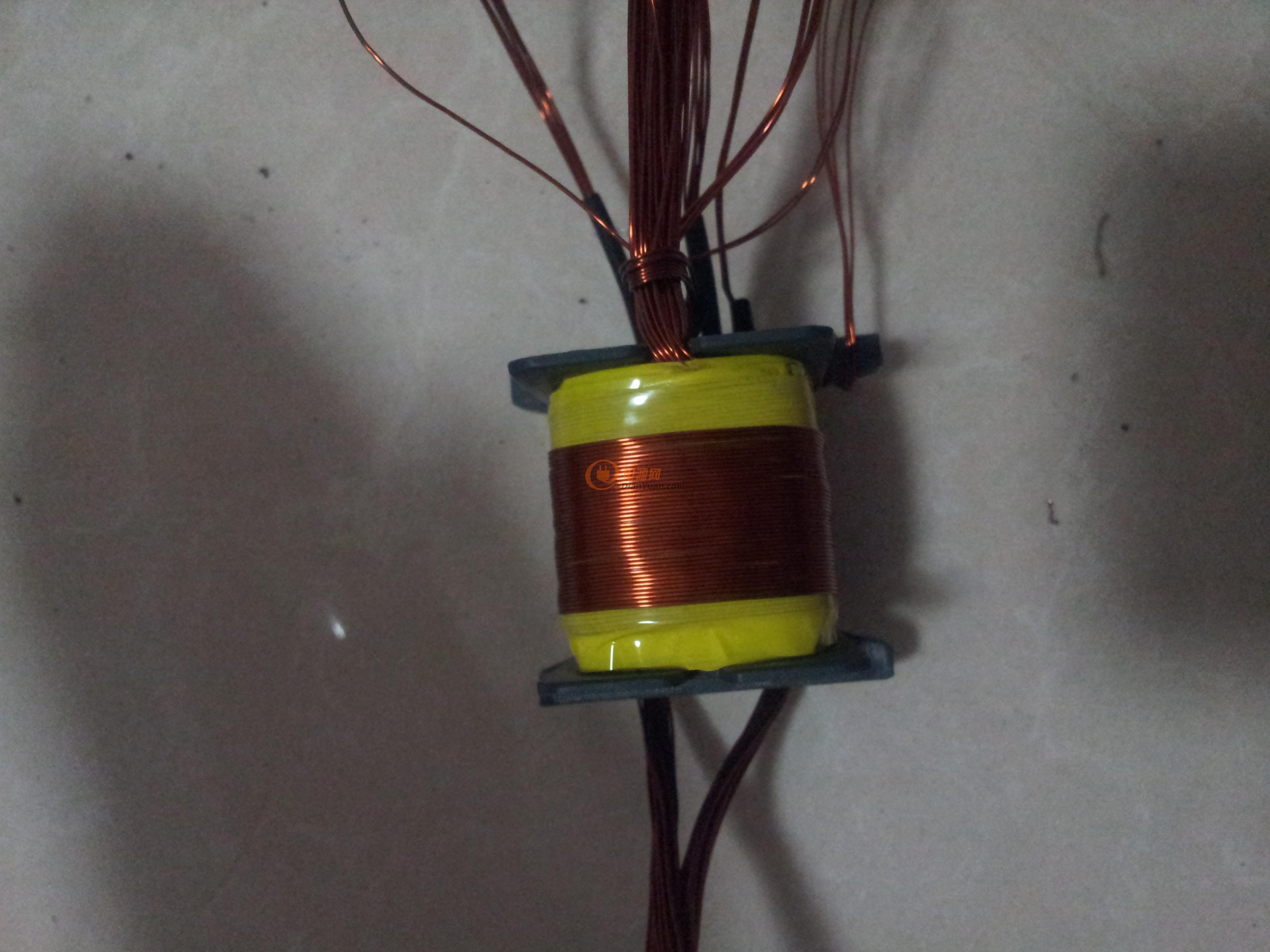

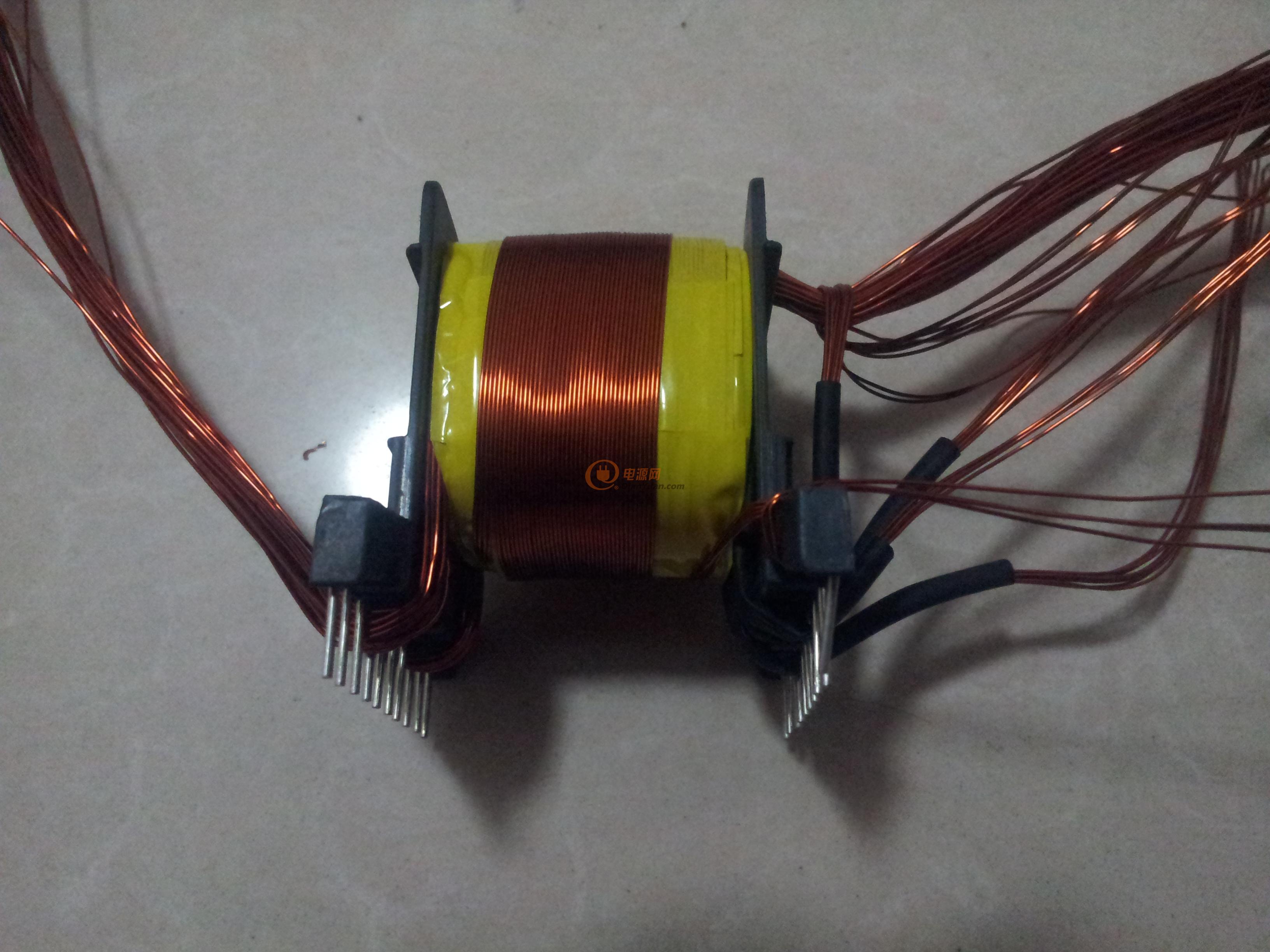

發實物圖看看，估計變壓器沒有繞好。

0
回復
王彥召
LV.3
5
2015-10-22 19:25
@wwjj1966820
發實物圖看看，估計變壓器沒有繞好。

0
回復
王彥召
LV.3
6
2015-10-22 19:26
@王彥召
[圖片]

0
回復
王彥召
LV.3
7
2015-10-22 19:27
@王彥召
[圖片]

0
回復
王彥召
LV.3
8
2015-10-22 19:30
@王彥召
[圖片]

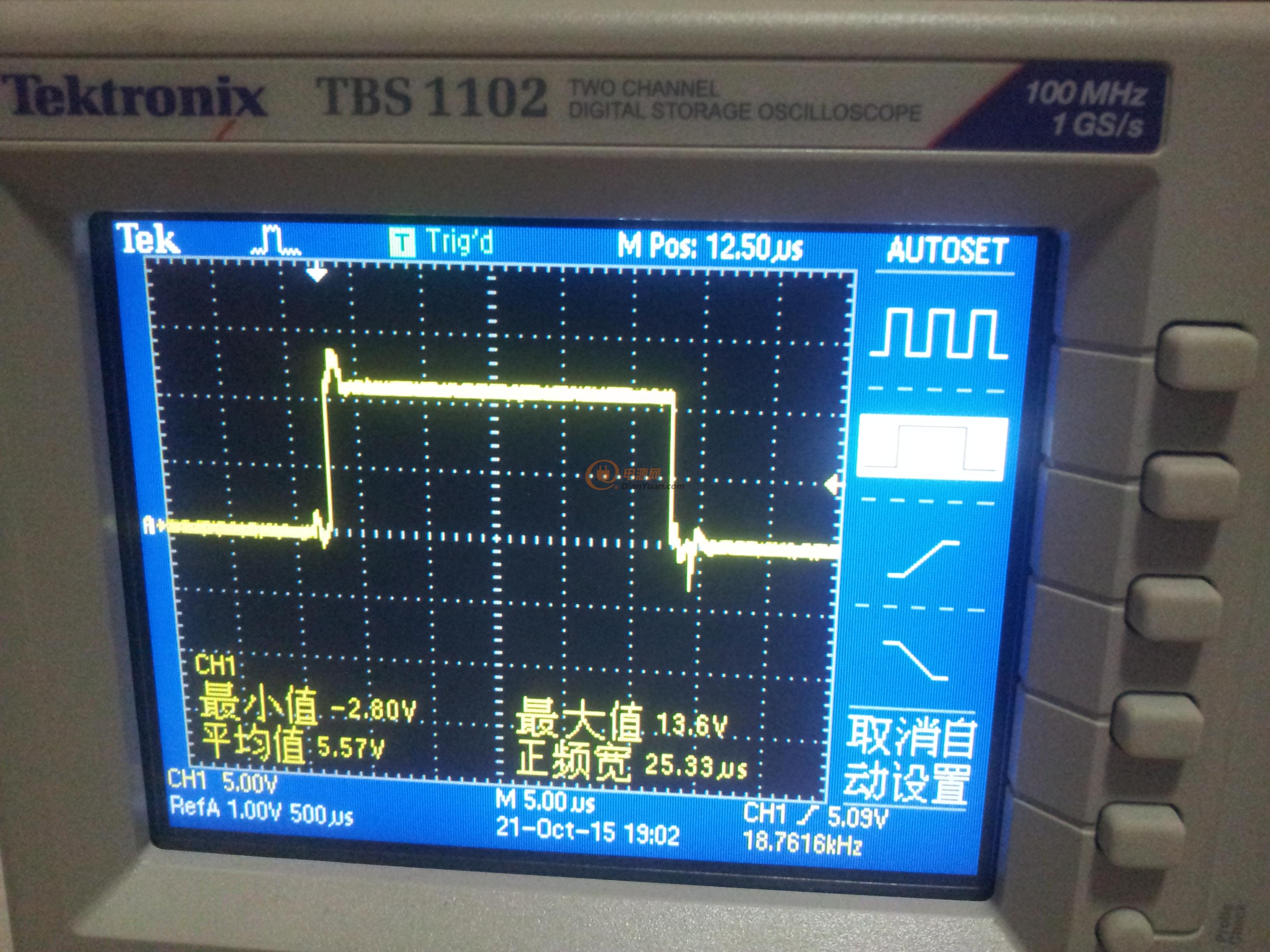

這個上升沿的峰尖是變壓器漏感造成的嗎？

1
回復
王彥召
LV.3
9
2015-10-22 19:32
@王彥召
[圖片]這個上升沿的峰尖是變壓器漏感造成的嗎？

上升之前 和 下降之后的那個震蕩正常嗎？



0
回復
王彥召
LV.3
10
2015-10-22 19:37
@王彥召
上升之前和下降之后的那個震蕩正常嗎？
請問師傅們你們做好這種變壓器之后測初級兩組線圈的電感量之后才決定能用不能用嗎？
0
回復
wwjj1966820
LV.7
11
2015-10-22 20:43
@王彥召
請問師傅們你們做好這種變壓器之后測初級兩組線圈的電感量之后才決定能用不能用嗎？

我不懂示波器菜鳥，你QQ多少我給你個網址去哪里問問，單邊發熱有好幾種原因，變壓器和驅動不沒有做好也會發熱。

0
回復
沈中江
LV.1
12
2015-10-23 16:44
調整死區會有意想不到的效果
0
回復
王彥召
LV.3
13
2015-10-23 19:03
@wwjj1966820
我不懂示波器菜鳥，你QQ多少我給你個網址去哪里問問，單邊發熱有好幾種原因，變壓器和驅動不沒有做好也會發熱。
感謝幾位師傅的解答 我找到空載發熱正常 帶載單邊發熱的問題了 是因?yàn)榇渭?jí)輸出端采用了倍壓整流的電路 正半波和負半波載荷嚴重不平衡導致場管空載發熱正常 帶載單邊嚴重發熱 我做的用電電路嚴重偏載 不是逆變升壓電路的問題 我把次級整流電路改成全橋整流了裝復試機一切ＯＫ  說實話這個變壓器我拆了三次才纏好 空載實驗12小時兩邊散熱器還是涼的幾乎感覺不到溫度
0
回復
王彥召
LV.3
14
2015-10-23 19:06
@沈中江
調整死區會有意想不到的效果
請問師傅用精密可調電阻調可以嗎？死區調不好會炸管的哦　
0
回復
王彥召
LV.3
15
2015-10-23 19:10
@王彥召
請問師傅用精密可調電阻調可以嗎？死區調不好會炸管的哦　
請問師傅們１０００瓦單硅用多大濾波電容合適？
0
回復
王彥召
LV.3
16
2015-10-23 19:12
@王彥召
請問師傅們１０００瓦單硅用多大濾波電容合適？

２２０微法可以嗎？



0
回復
王彥召
LV.3
17
2015-10-25 20:51
@王彥召
２２０微法可以嗎？

請問師傅們EE70B和EE85B做24V單硅機大概能做到多大？



0
回復
劉洪龍
LV.1
18
2016-06-02 01:31
@王彥召
請問師傅們EE70B和EE85B做24V單硅機大概能做到多大？
EE55B  24V我做到了190A輸入    太嚇人
0
回復
tri4123
LV.5
19
2016-06-04 00:26
@王彥召
[圖片]這個上升沿的峰尖是變壓器漏感造成的嗎？
學習
0
回復
2016-06-12 14:04
我也是和你一樣的情況，你解決了嗎？求賜教

0
回復
ws710410
LV.1
21
2016-08-28 21:30
@幸運小覃人
我也是和你一樣的情況，你解決了嗎？求賜教[圖片][圖片]
學習中
