充電器橋式整流部分疑問

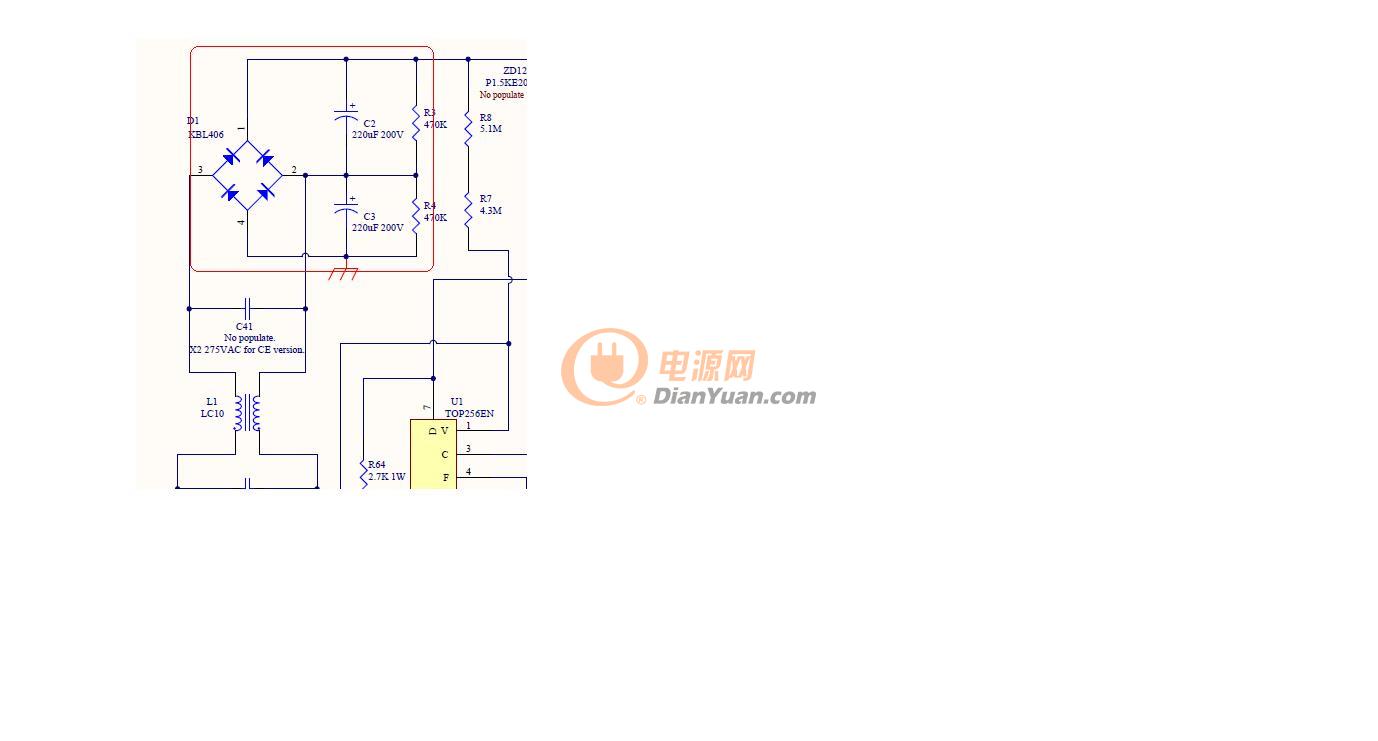

如下圖，整流橋如此接法有什么作用？

1



全部回復(5)
正序查看
倒序查看
xyx11
LV.6
2
2015-10-06 19:12

倍壓輸出約為  310*2=620   （220*1.414*2 ）

這樣接有2個二極管（右邊2個）是多余的，始終處于反壓狀態。

0
回復
2015-10-07 09:38
電容中點和整流橋2腳間通常會接切換開關，現在的接法是倍壓整流。
0
回復
ta7698
LV.9
4
2015-10-07 09:45
倍壓整流，用在A(yíng)C110V地區。
0
回復
blela
LV.2
5
2015-10-07 10:23
@xyx11
倍壓輸出約為 310*2=620 （220*1.414*2）這樣接有2個二極管（右邊2個）是多余的，始終處于反壓狀態。
非常感謝，理解了。
0
回復
blela
LV.2
6
2015-10-07 10:25
@ymyangyong
電容中點和整流橋2腳間通常會接切換開關，現在的接法是倍壓整流。
因?yàn)檫@個方案是單電壓120Vac輸入，所以電壓峰值不會超過濾波電容的耐壓（200V)，開關就被省略掉了。
