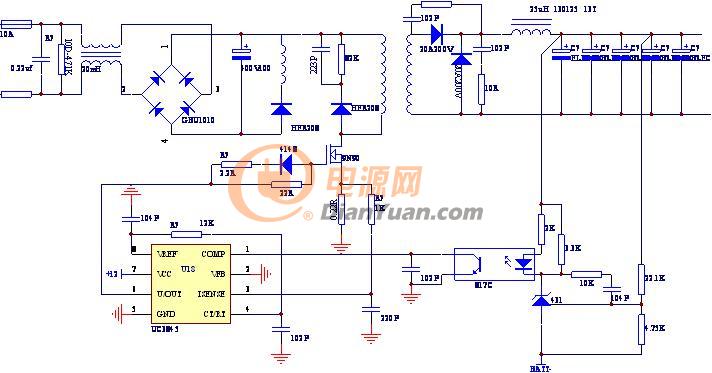

大家好本人做一個13.8V25A電源 拓撲結構單管正激 芯片用的3845 75K頻率 變壓器 EC4215 33/6 加0.05氣隙
現在的問題是輸出反向峰隨電流增加而增大最高時達到90V 13.78V輸出 反向差不多180V 請問高手如和調整

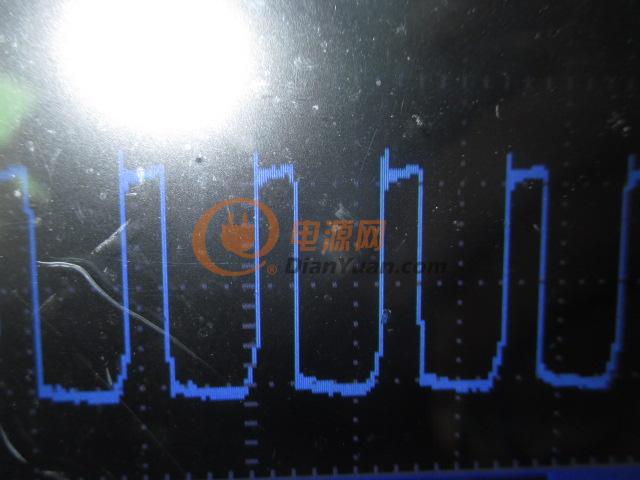

下邊有VDS波形

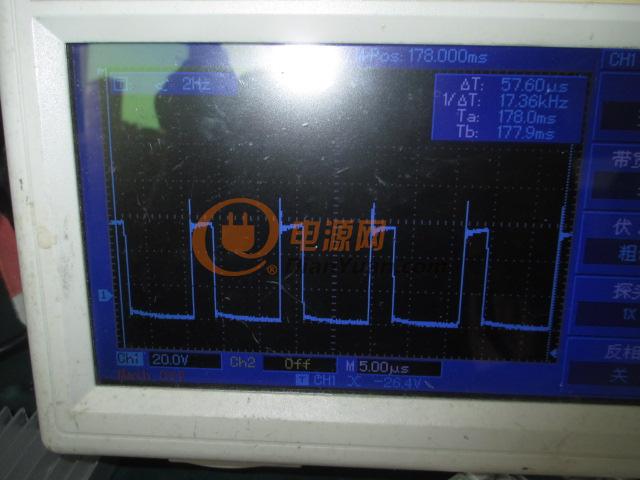

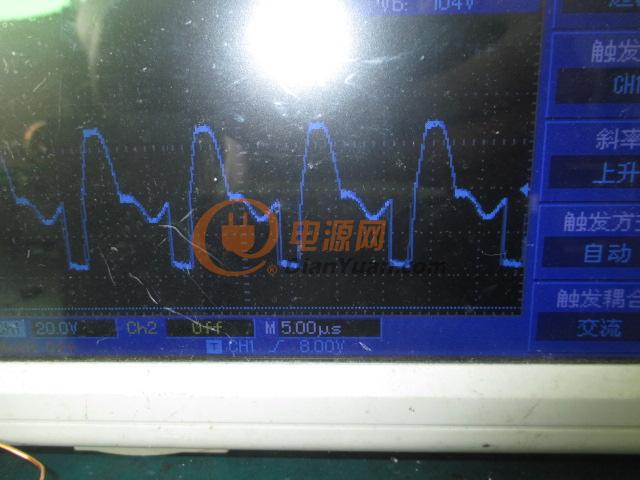

帶載1A波形

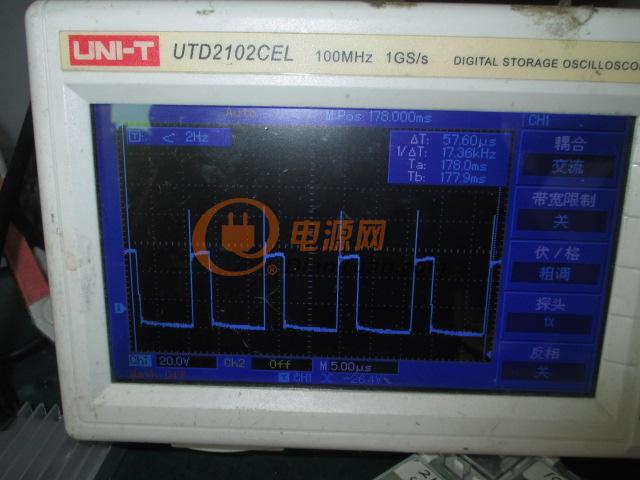

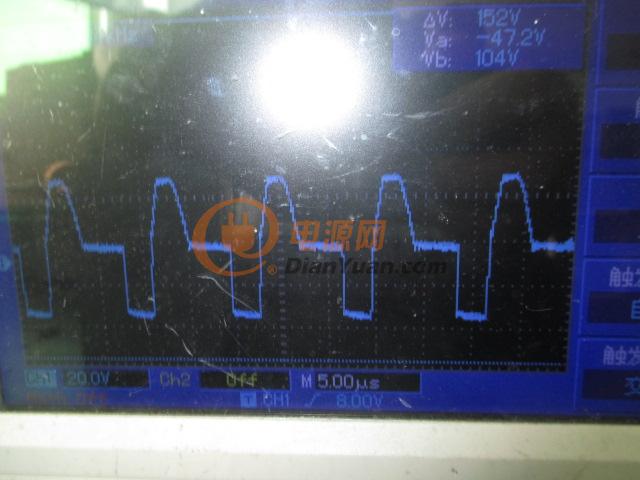

帶2A波形

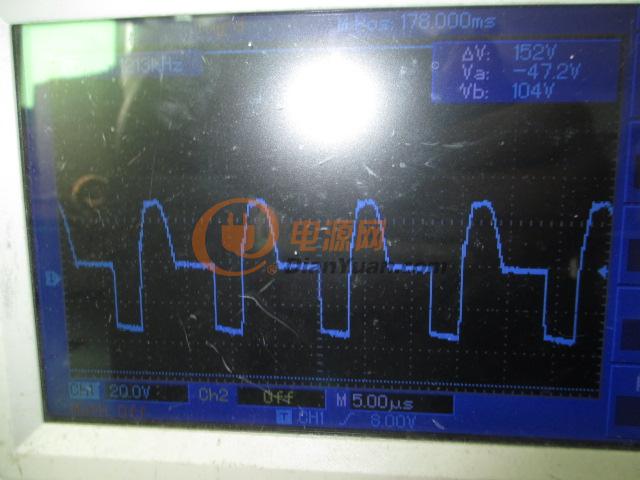

帶載3A波形

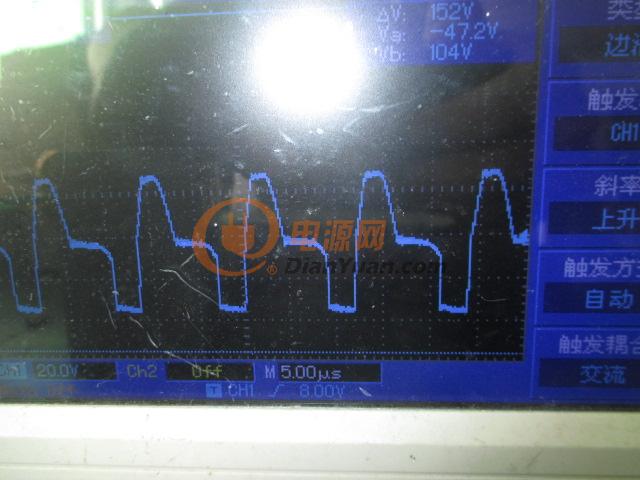

帶載4A波形
帶載5A波形

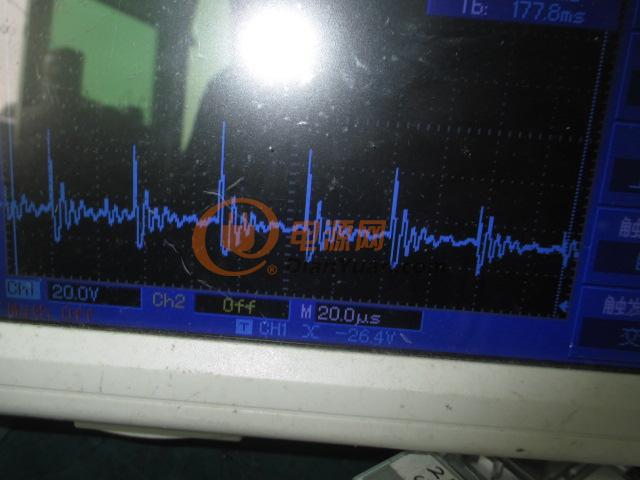

空載VDS波形

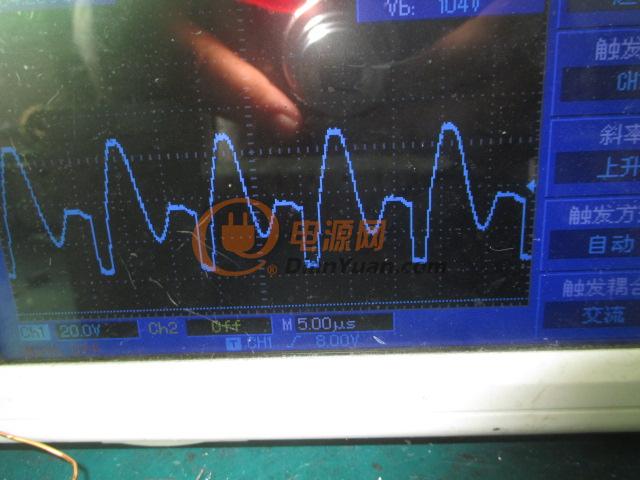

下邊為輸出整流到磁環的波形 磁環為鐵硅鋁 130125

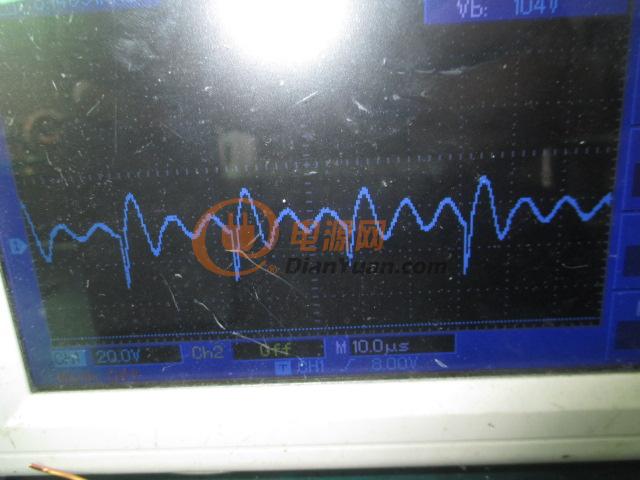

空載波形

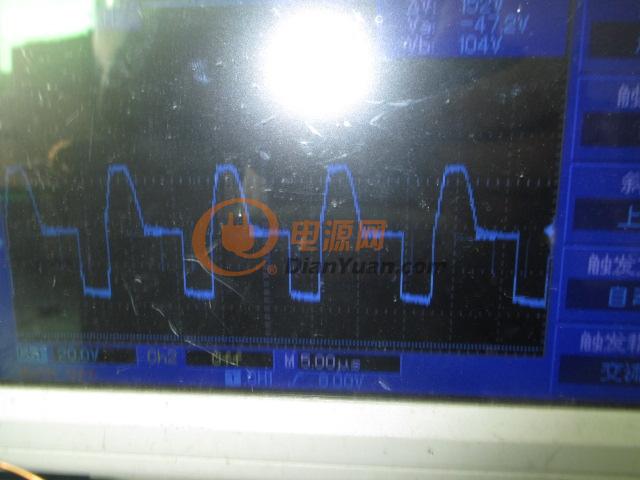

帶載3A波形
帶載5A波形
帶載7A波形
