開關電源傳導超標，請大家分析，如何解決，有圖

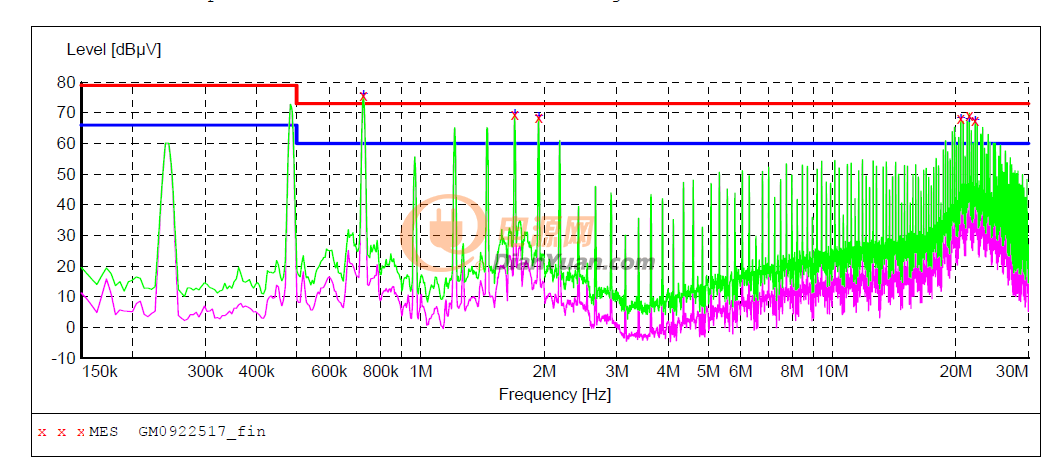

QQ圖片20150925233702

全部回復(11)
正序查看
倒序查看
2015-09-26 08:03
產品的傳導做的很零亂。把原理圖及相關元件測試發上來看看，
0
回復
2015-09-26 09:31

1、有個開關頻率的倍頻很拉風啊，如果有輸入共模電感，把輸入共模電感的材料改為5K或者7K的試試。感量盡量加大，采用蝶形繞法。

2、如果不是環做的共模，UU的話，采用4-6或者更多槽的骨架。

3、改下初次極之間的Y電容容量試試。

4、不排除加大X電容有好處。

0
回復
2015-09-26 10:38
@417zhouge
1、有個開關頻率的倍頻很拉風啊，如果有輸入共模電感，把輸入共模電感的材料改為5K或者7K的試試。感量盡量加大，采用蝶形繞法。2、如果不是環做的共模，UU的話，采用4-6或者更多槽的骨架。3、改下初次極之間的Y電容容量試試。4、不排除加大X電容有好處。
測試沒有問題嗎？明顯有打火的跡象。
0
回復
2015-09-26 11:22
@siingorsong
測試沒有問題嗎？明顯有打火的跡象。
什么情況下打火？
0
回復
心艮
LV.5
6
2016-09-20 09:28
@417zhouge
什么情況下打火？

有可能不是打火，是不是加濕機，里邊有一個晶振片。

0
回復
2016-09-20 16:14

這個波形，不像是開關電源發出來的。。。

像用沒有抖頻的芯片？？

0
回復
DXQQ
LV.2
8
2016-09-21 13:10
@417zhouge
1、有個開關頻率的倍頻很拉風啊，如果有輸入共模電感，把輸入共模電感的材料改為5K或者7K的試試。感量盡量加大，采用蝶形繞法。2、如果不是環做的共模，UU的話，采用4-6或者更多槽的骨架。3、改下初次極之間的Y電容容量試試。4、不排除加大X電容有好處。
請問若是開關電源的寄次諧波，怎么處理？謝謝！
0
回復
2016-09-21 15:33
@DXQQ
請問若是開關電源的寄次諧波，怎么處理？謝謝！

輸入共模電感的材料改為5K或者7K的試試。感量盡量加大，采用蝶形繞法。

做CLCLC的2級濾波方式。

濾波不行的話，就要把MOSFET的驅動電阻改大一些了。

0
回復
DXQQ
LV.2
10
2016-09-22 09:58
@417zhouge
輸入共模電感的材料改為5K或者7K的試試。感量盡量加大，采用蝶形繞法。做CLCLC的2級濾波方式。濾波不行的話，就要把MOSFET的驅動電阻改大一些了。
謝謝！電感材料已經使用20K,為CLC,由于電路板已定型,無法做大的修改;MOSFET管驅動電阻為47R.
0
回復
yaojinc1962
LV.6
11
2016-09-22 10:40
輸入端加差模電感，加X電容，電源線套磁扣。
0
回復
2016-09-22 19:33
@dxsmail
這個波形，不像是開關電源發出來的。。。像用沒有抖頻的芯片？？
應該是沒有帶抖頻功能的，要不后面1M后面不會這么高。
