【方案名稱】茂捷M5836低功率電源適配器方案資料

【方案品牌】茂捷半導體

【方案簡述】

M8836電源控制芯片工作在電感電流臨界連續模式，適用于 85Vac~265Vac全范圍輸入電壓的非隔離降壓型LED恒流電源。M8836芯片內部集成500V功率開關，采用專利的驅動和電流檢測方式，芯片的工作電流極低，無需輔助繞組檢測和供電，只需要很少的外圍元件，即可實現優異的恒流特性，極大的節約了系統成本和體積。M8836芯片內帶有高精度的電流采樣電路，同時采用了專利的恒流控制技術，實現高精度的LED恒流輸出和優異的線電壓調整率。芯片工作在電感電流臨界模式，輸出電流不隨電感量和LED工作電壓的變化而變化，實現優異的負載調整率。

【方案優勢】①輸出電壓精度高，OCP保護一致性好     ②待機空耗低      ③比品牌驅動性價比更高 ，性能更優越

【方案特點】電感電流臨界連續模式

                  內部集成500V功率管

                  無需輔助繞組檢測和供電

                  芯片超低工作電流

                  寬輸入電壓

                  ±3% LED輸出電流精度

                  LED開路保護

                  LED短路保護

                  芯片供電欠壓保護

                  過熱調節功能

                  采用DIP-8封裝

【方案應用】LED日光燈

                  LED吸頂燈

                  LED球泡燈

                  其它LED照明

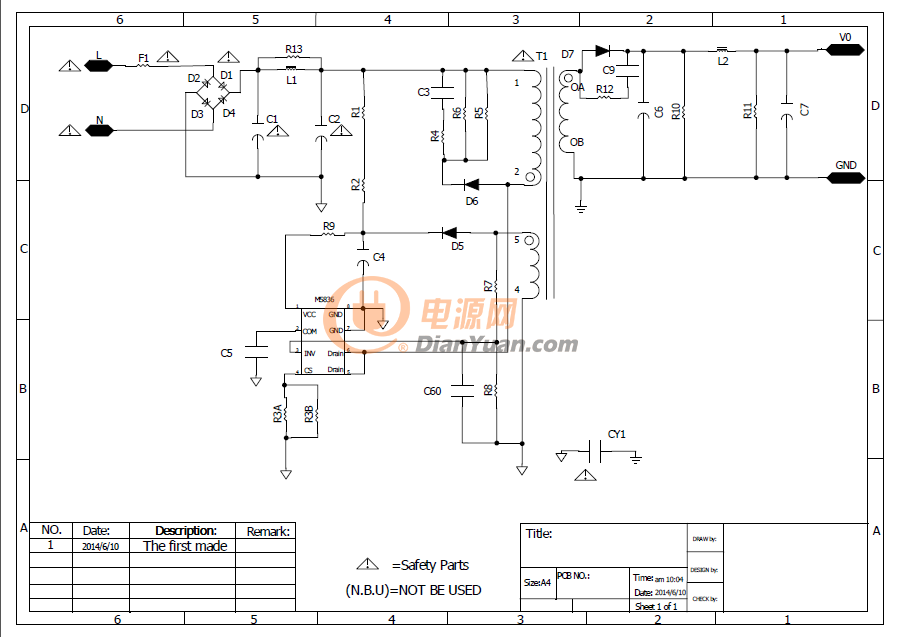

【電路圖】

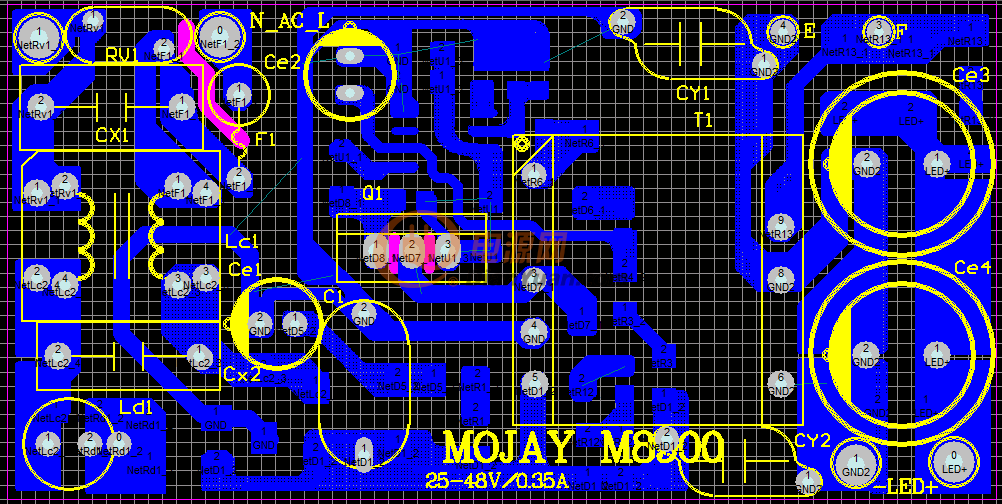

【PCB】

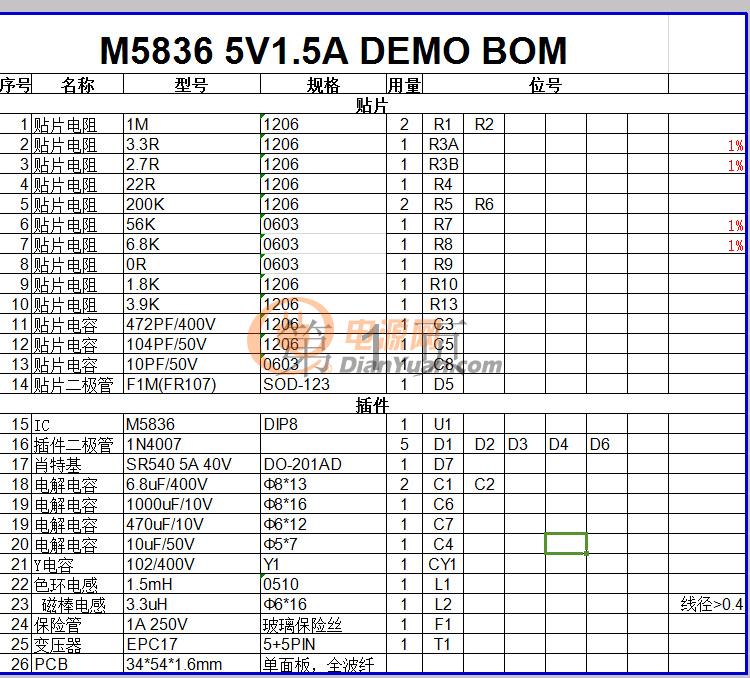

【BOM】

M583X-V1.0規格書（中文）.doc.pdf
