圖1

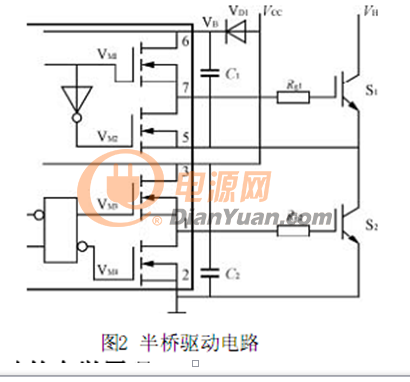

改進型H橋驅動，Ud>100V,這種母線電壓較高的電路，我首先想到了用ir2110，手冊上寫的是用來驅動一個橋壁，其原理即利用ir2110Vs端作為上mos管的參考零點懸浮電位，上管Hin=1時，通過電容C放電，使vg>Vs,上管導通，Lin=1時，下管導通，此時電容C通過電源，下管充電，然后循環。因?yàn)槭茈娙莩浞烹姇r(shí)間的影響，自舉電路的開關頻率不會太高，查閱相關資料一般最高30Khz。

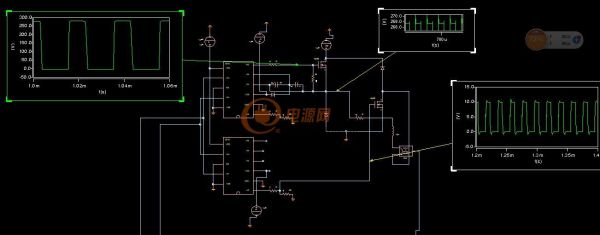

現在我想將ir2110 用來驅動改進型半橋，圖1所示，即T1 用自舉驅動，T2用正常驅動，saber仿真可以，
然后我就按照saber仿真的搭建了實際電路，結果今天測試，高壓側mos管，不能驅動，分析了一下原因，但是自己不太確定，所以想說出來，讓各位看看對不對，

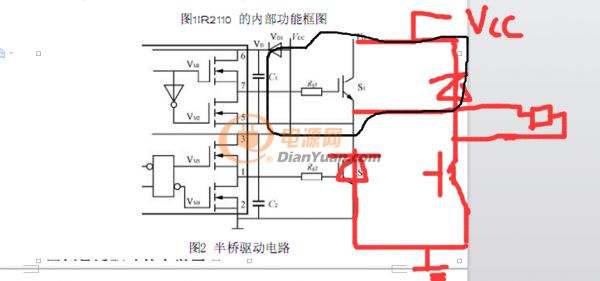

改進型半橋，ir2110無法形成對電容的充電回路，故因?yàn)樵贛osfet關斷期間，電路通過兩個二極管形成電流回路，但是這個回路無法滿足電容C充電的回路下圖黑線部分，所以我理解的是 ir2110不能驅動改進型半橋。

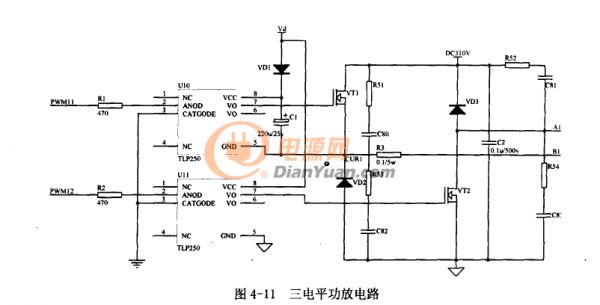

那么問題來了，我看了一片博士論文，還有好幾篇碩士論文，都提到了用TLP250做自舉電路，來驅動，但是我看了TLP250的內部結構，光耦加推挽電路，分析了一下開關驅動過程，感覺和ir2110是一樣的，同樣避不開充電回路問題，
總結一下：1 我實際搭的電路有問題，或者設計的自舉電容太小了（10uf），其實這種方法是可行的（明天試試）
2 就是對充電回路的理解錯了，當mos管關斷時，二極管續流，此時可以形成對C的充電回路
小弟基礎知識不太扎實，請各位看一下吧，其中可能有很多幼稚的問題，還請見諒，先謝過了
