開始做LLC串聯諧振電源實驗。
找電路圖中。
芯片就用L6599D，半橋拓?fù)淞?
在不帶PFC下調試.
穩定輸出12VDC,3A就可以,認識一下這種半橋LLC.

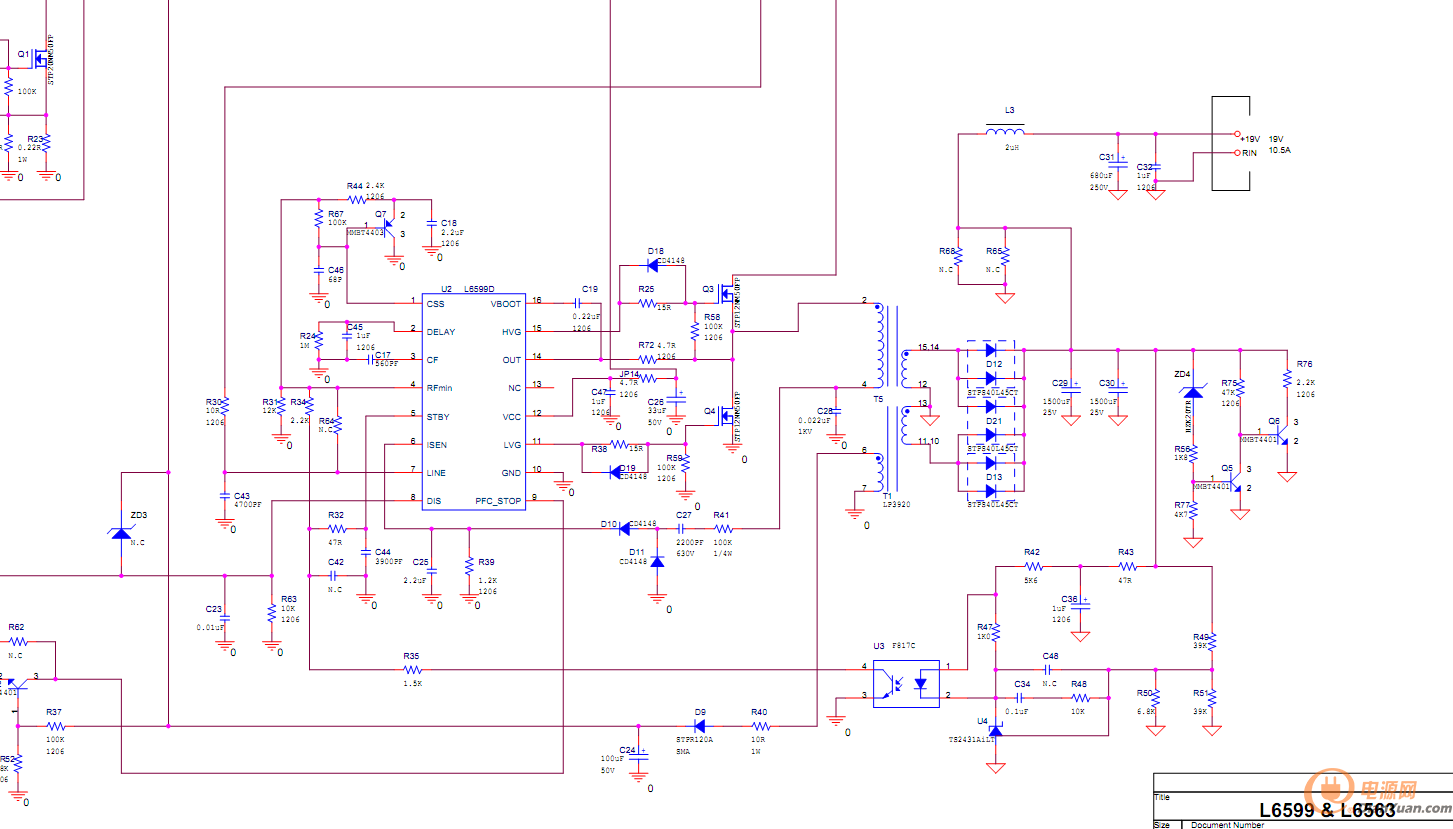

就選這張?jiān)韴D了。

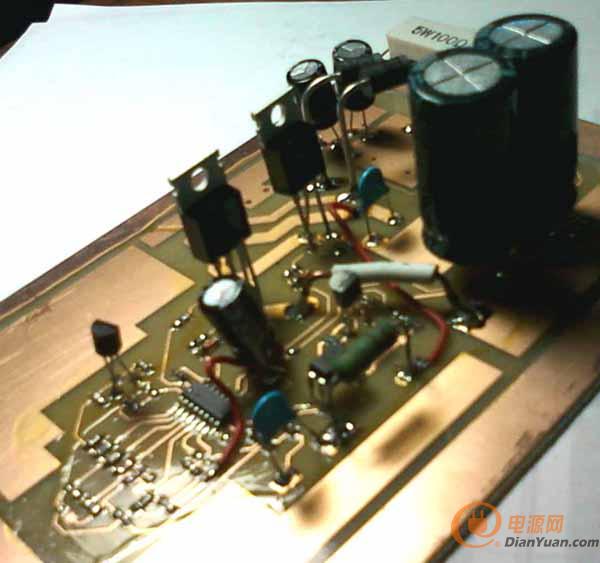

焊完沒有變壓器的電路后順便上一下15V電，發現沒有波形輸出。
開始稍微仔細點去看看L6599手冊。
看到這么多人，都是在接上MOS后無波形輸出（不工作），我明天拆掉后，會不會也有波形輸出了呢？
LINE的電壓是2V的。應該碰到他們所碰到的了。
不接變壓器時，可能是最低頻率了。
接上個可變電阻，當某路電壓調到0.86V時，達到144K，再調時，無波形了。

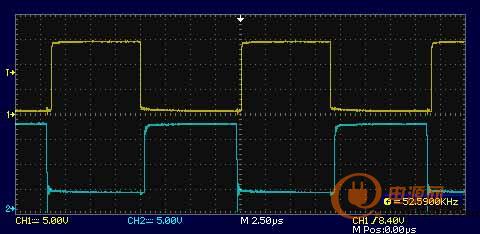

拆掉可變電阻，此路電壓升至1.98V，頻率如圖。
Lk=140UH,Cr=22NF.
所以諧振頻率為94KHZ。
與上面的實測比較，電路比較合理。
有一點納悶，按電路分析來看，當輸電電壓升高時，怎么L6599輸出波形的頻率也是上升的！！
要再看看實際是怎么樣的了。
不敢當啊，不會才在做實驗。
LLC能用的磁芯難找啊。
一些LLC的計算在這個電源論壇里可以找到很多。
比如：
K=Lp/Ls(k取3-7);
fr=1/((2*3.14*sqrt(Ls*Cr));等等.
但是了解后發現這個LLC就是RLC電路！！
要知道LLC計算，就要先知道RLC許多特性和計算。
|Z|=sqrt(R2+(Xl-Xc)2).等等
為了防止又出現投入金錢、時間、人力后得到一個手中的芯片是假貨或進口的散新（免費試用的次品，中國公司當正品賣）而不能用的這個毫無用處的慘痛結論(芯片不能用)，一定時候會棄用L6599來做實驗。

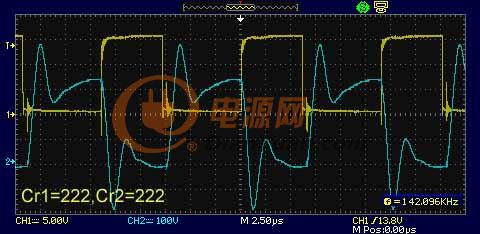

按照上面貼出的電路Cr＝222或442只有一個,Lr=107uh。
主變?cè)呺姼?.8MH。
Lr=107uh,外接的。
電路接成了半橋。
Lr=107uh,主變?cè)呺姼?.8MH。
電路接成了半橋.

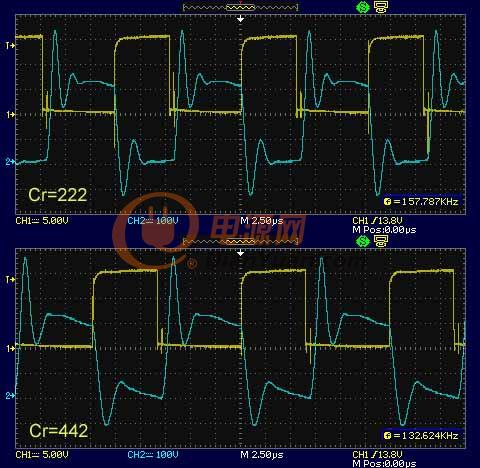

Cr1=Cr2=442時。
CH1:二個5N60管半橋中點電壓波形；
CH2：二個442電容中點電壓波形。
與一個PDF手冊文檔里的波形很相同。
樓上二位也做過LLC，能談?wù)凩LC功率做不大的原因嗎？
這個你是弄的那里。我現在也是無輸出
