各位老師，為什么占空比減小時（小于50%）時波形就變了，不是理想的方波，管子會很快發熱，這屬于什么現象呢，該怎么解決啊，我煩死了這個問題，大家?guī)蛶臀摇?^-

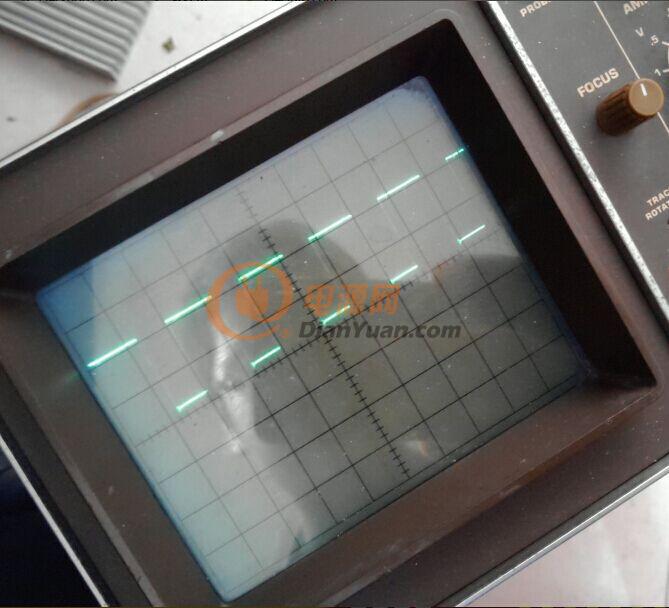

這三張是占空比逐漸減小時的波形：
在這里謝謝大家了
各位老師，為什么占空比減小時波形就變了，不是理想的方波，開關器件就嚴重發熱
在這里謝謝大家了
全部回復(22)
正序查看
倒序查看
已經被添加到社區經典圖庫嘍
http://www.zjkrx.cn/bbs/classic/
http://www.zjkrx.cn/bbs/classic/
0
回復
這個問題的確很難解決！我最近也在找這個問題！把百度相關的都看完了！提出這個問題的帖子不少！但能解決的一個都沒！帖子都是無疾而終！我看你這個帖子是最新了！由于沒時間沒心情再去研究逆變！都丟下幾年了！現在搜到的帖子基本都是10年至12年的！以老壽等高手貼最多！
最近心血來潮繼續自己沒達到的目的再研究完美點的3525穩壓部分！要用3525做一個升壓很容易!因?yàn)椴徽{(diào)占空比！最多的問題也只是尖峰比較高而已！但一旦動了占空比！那波形就不是一般亂了！現在也在找出原因！單獨測3525輸出腳的波形完美！無論從百分之1到百分之49都是完美的矩形波！當帶了場效應管后就各種波形都出來了！我又點想不明白！負載怎么會影響到前級的波形呢！唯一就兩條路！一是公用的電源！二是通過場效應管影響！主要是DG極。其實也有可能是布線的反饋干擾。看了很多貼都是說變壓器的繞制問題！但經過多次繞制！或直接用成品也達不到效果。由于是初步試驗所以一般只用萬能的洞洞板做電路。不知道這是不是造成波形干擾的元兇呢？
現在淘寶賣的正弦逆變基本就一個方案3525加一個358做前級驅動！后級驅動是EG8010加IR2110和運放。還有一款用多一個555！至于老壽提到的UIP TDS2285暫時沒發現！可能是要加死區電路比較復雜！而且只有兩路輸出。最近也買了幾個打算搭板才發現比較復雜。而且價格比較貴十塊以上。EG8010才4、5塊而已！但貼片就給DIY增加難度！現在賣的成品功能都比較全面了！
現在很少見新貼在討論3525等逆變電路了！難道這些都沒人玩！所有問題都解決了嗎?還是有些問題就將就用上了！希望大家繼續探討3525穩壓部分的完美應用！
0
回復
@江開良
這個問題的確很難解決！我最近也在找這個問題！把百度相關的都看完了！提出這個問題的帖子不少！但能解決的一個都沒！帖子都是無疾而終！我看你這個帖子是最新了！由于沒時間沒心情再去研究逆變！都丟下幾年了！現在搜到的帖子基本都是10年至12年的！以老壽等高手貼最多！最近心血來潮繼續自己沒達到的目的再研究完美點的3525穩壓部分！要用3525做一個升壓很容易!因?yàn)椴徽{(diào)占空比！最多的問題也只是尖峰比較高而已！但一旦動了占空比！那波形就不是一般亂了！現在也在找出原因！單獨測3525輸出腳的波形完美！無論從百分之1到百分之49都是完美的矩形波！當帶了場效應管后就各種波形都出來了！我又點想不明白！負載怎么會影響到前級的波形呢！唯一就兩條路！一是公用的電源！二是通過場效應管影響！主要是DG極。其實也有可能是布線的反饋干擾?？戳撕芏噘N都是說變壓器的繞制問題！但經過多次繞制！或直接用成品也達不到效果。由于是初步試驗所以一般只用萬能的洞洞板做電路。不知道這是不是造成波形干擾的元兇呢？現在淘寶賣的正弦逆變基本就一個方案3525加一個358做前級驅動！后級驅動是EG8010加IR2110和運放。還有一款用多一個555！至于老壽提到的UIP TDS2285暫時沒發現！可能是要加死區電路比較復雜！而且只有兩路輸出。最近也買了幾個打算搭板才發現比較復雜。而且價格比較貴十塊以上。EG8010才4、5塊而已！但貼片就給DIY增加難度！現在賣的成品功能都比較全面了！現在很少見新貼在討論3525等逆變電路了！難道這些都沒人玩！所有問題都解決了嗎?還是有些問題就將就用上了！希望大家繼續探討3525穩壓部分的完美應用！
我也很納悶，我的試驗中是開關管的波形如果是方波，基本不會熱。如果是亂波，也就是小占空比的時候，就暴熱，甚至炸管；而我家中的一臺315焊機，全橋的，他雖然只有限流，但是也觸動了占空比的大小來達到限流目的的，但是在我測量他的變壓器波形時他的卻不是“亂波”，而是方方正正的矩形波，無論占空比怎么變化，他都保持著矩形波狀態。這又是怎么做到的呢？
0
回復
@江開良
這個問題的確很難解決！我最近也在找這個問題！把百度相關的都看完了！提出這個問題的帖子不少！但能解決的一個都沒！帖子都是無疾而終！我看你這個帖子是最新了！由于沒時間沒心情再去研究逆變！都丟下幾年了！現在搜到的帖子基本都是10年至12年的！以老壽等高手貼最多！最近心血來潮繼續自己沒達到的目的再研究完美點的3525穩壓部分！要用3525做一個升壓很容易!因?yàn)椴徽{(diào)占空比！最多的問題也只是尖峰比較高而已！但一旦動了占空比！那波形就不是一般亂了！現在也在找出原因！單獨測3525輸出腳的波形完美！無論從百分之1到百分之49都是完美的矩形波！當帶了場效應管后就各種波形都出來了！我又點想不明白！負載怎么會影響到前級的波形呢！唯一就兩條路！一是公用的電源！二是通過場效應管影響！主要是DG極。其實也有可能是布線的反饋干擾?？戳撕芏噘N都是說變壓器的繞制問題！但經過多次繞制！或直接用成品也達不到效果。由于是初步試驗所以一般只用萬能的洞洞板做電路。不知道這是不是造成波形干擾的元兇呢？現在淘寶賣的正弦逆變基本就一個方案3525加一個358做前級驅動！后級驅動是EG8010加IR2110和運放。還有一款用多一個555！至于老壽提到的UIP TDS2285暫時沒發現！可能是要加死區電路比較復雜！而且只有兩路輸出。最近也買了幾個打算搭板才發現比較復雜。而且價格比較貴十塊以上。EG8010才4、5塊而已！但貼片就給DIY增加難度！現在賣的成品功能都比較全面了！現在很少見新貼在討論3525等逆變電路了！難道這些都沒人玩！所有問題都解決了嗎?還是有些問題就將就用上了！希望大家繼續探討3525穩壓部分的完美應用！
我為此也做過很多實驗，覺得最管用的實驗就是用論壇里大師提出的“推挽有源鉗位”技術；
黃色的部分就是改善后的DS波形， 明顯有很長的尖峰電壓，應該是因?yàn)樵诶萌ニ罆r(shí)間控制Q1管導通時一些驅動元件的延遲導致的部分尖峰未能全部吸收。 明顯能看出長長的尖峰是關斷時產生的，短一些的那個尖峰就是導通時產生的，又經過我的一步實驗有了很大改善，關斷時的尖峰是因?yàn)殛P(guān)斷速度太快，那就把關斷速度變慢一些，導通時尖峰是因?yàn)闁艠O電阻過大導致的，就是柵極導通時間不夠快，就把柵極導通電阻換小， 總體來說也就是導通速度要快，關斷速度減慢就能得到理想的“矩形波”了。右邊藍色的就是改善后的DS波形，下面黃色的就是改善后的GS波形。
0
回復
@肖祖霖
我也很納悶，我的試驗中是開關管的波形如果是方波，基本不會熱。如果是亂波，也就是小占空比的時候，就暴熱，甚至炸管；而我家中的一臺315焊機，全橋的，他雖然只有限流，但是也觸動了占空比的大小來達到限流目的的，但是在我測量他的變壓器波形時他的卻不是“亂波”，而是方方正正的矩形波，無論占空比怎么變化，他都保持著矩形波狀態。這又是怎么做到的呢？
這是我測量一臺輸出12V24v10A 的半橋穩壓限流開關電源的變壓器波形：
這是空載的波形：
這是輕載波形：
放大后看：
多么漂亮啊，方方正正的矩形波，無論占空比怎么變化都保持著矩形波而不會“亂波”，這是怎么做到的呢，傷腦筋
0
回復
@肖祖霖
我為此也做過很多實驗，覺得最管用的實驗就是用論壇里大師提出的“推挽有源鉗位”技術；[圖片]看圖5：利用Q3在兩只Q1Q2開關管關斷時導通，也就是死區時間導通，把死區時間時開關管DS的尖峰，變壓器的漏感和剩余的磁能都吸收掉，都給回到電源+里。波形的確有了很大改善，把苦惱的“亂波”都變成了矩形波，但是不是理想的矩形波波形：[圖片]黃色的部分就是改善后的DS波形，明顯有很長的尖峰電壓，應該是因?yàn)樵诶萌ニ罆r(shí)間控制Q1管導通時一些驅動元件的延遲導致的部分尖峰未能全部吸收。 明顯能看出長長的尖峰是關斷時產生的，短一些的那個尖峰就是導通時產生的，又經過我的一步實驗有了很大改善，關斷時的尖峰是因?yàn)殛P(guān)斷速度太快，那就把關斷速度變慢一些，導通時尖峰是因?yàn)闁艠O電阻過大導致的，就是柵極導通時間不夠快，就把柵極導通電阻換小， 總體來說也就是導通速度要快，關斷速度減慢就能得到理想的“矩形波”了。右邊藍色的就是改善后的DS波形，下面黃色的就是改善后的GS波形。
其實我看有部分成品逆變根本不需要什么吸收電路的！可能就是在于變壓器吧！本身沒尖峰就不需要去尖峰了！我覺得如果是靠吸尖峰電路來做出好看的波形是掩耳盜鈴的道理！而且吸收散耗的功率也不少！效率不高還會發熱！這不是解決的辦法！
其實你現在出現的波形和我手上看到的一樣！我剛也發了一帖子1看看有沒人討論！這波形是減小了占空比才會出現的！不知道是不是變壓諧振造成的！驅動波形很好！就是D極出現你這樣的波形！還帶點正弦波的尾巴！
還有我發現直接帶燈泡的純電阻類負載不經二極管整流！調占空比D極波形也會是矩形波！但會有抖動的效果！至于二極管各種型號都換過了！不在于二極管的開關速度或其他參數的！
0
回復
@江開良
其實我看有部分成品逆變根本不需要什么吸收電路的！可能就是在于變壓器吧！本身沒尖峰就不需要去尖峰了！我覺得如果是靠吸尖峰電路來做出好看的波形是掩耳盜鈴的道理！而且吸收散耗的功率也不少！效率不高還會發熱！這不是解決的辦法！其實你現在出現的波形和我手上看到的一樣！我剛也發了一帖子1看看有沒人討論！這波形是減小了占空比才會出現的！不知道是不是變壓諧振造成的！驅動波形很好！就是D極出現你這樣的波形！還帶點正弦波的尾巴！還有我發現直接帶燈泡的純電阻類負載不經二極管整流！調占空比D極波形也會是矩形波！但會有抖動的效果！至于二極管各種型號都換過了！不在于二極管的開關速度或其他參數的！
我好想知道怎么把小占空比時的“亂波”變成矩形波啊。就像我測量的那臺電源的一模一樣，好想知道這是為什么，怎么解決，論壇里的大師幫幫忙啊
0
回復
@江開良
這個問題的確很難解決！我最近也在找這個問題！把百度相關的都看完了！提出這個問題的帖子不少！但能解決的一個都沒！帖子都是無疾而終！我看你這個帖子是最新了！由于沒時間沒心情再去研究逆變！都丟下幾年了！現在搜到的帖子基本都是10年至12年的！以老壽等高手貼最多！最近心血來潮繼續自己沒達到的目的再研究完美點的3525穩壓部分！要用3525做一個升壓很容易!因?yàn)椴徽{(diào)占空比！最多的問題也只是尖峰比較高而已！但一旦動了占空比！那波形就不是一般亂了！現在也在找出原因！單獨測3525輸出腳的波形完美！無論從百分之1到百分之49都是完美的矩形波！當帶了場效應管后就各種波形都出來了！我又點想不明白！負載怎么會影響到前級的波形呢！唯一就兩條路！一是公用的電源！二是通過場效應管影響！主要是DG極。其實也有可能是布線的反饋干擾?？戳撕芏噘N都是說變壓器的繞制問題！但經過多次繞制！或直接用成品也達不到效果。由于是初步試驗所以一般只用萬能的洞洞板做電路。不知道這是不是造成波形干擾的元兇呢？現在淘寶賣的正弦逆變基本就一個方案3525加一個358做前級驅動！后級驅動是EG8010加IR2110和運放。還有一款用多一個555！至于老壽提到的UIP TDS2285暫時沒發現！可能是要加死區電路比較復雜！而且只有兩路輸出。最近也買了幾個打算搭板才發現比較復雜。而且價格比較貴十塊以上。EG8010才4、5塊而已！但貼片就給DIY增加難度！現在賣的成品功能都比較全面了！現在很少見新貼在討論3525等逆變電路了！難道這些都沒人玩！所有問題都解決了嗎?還是有些問題就將就用上了！希望大家繼續探討3525穩壓部分的完美應用！
我看到別的帖子 有人說是因?yàn)椤膀?qū)動變壓器勵磁造成的，磨點氣隙就好了” 但是我都不是利用變壓器驅動的，用驅動芯片，用驅動管驅動。
0
回復
@江開良
這個問題的確很難解決！我最近也在找這個問題！把百度相關的都看完了！提出這個問題的帖子不少！但能解決的一個都沒！帖子都是無疾而終！我看你這個帖子是最新了！由于沒時間沒心情再去研究逆變！都丟下幾年了！現在搜到的帖子基本都是10年至12年的！以老壽等高手貼最多！最近心血來潮繼續自己沒達到的目的再研究完美點的3525穩壓部分！要用3525做一個升壓很容易!因?yàn)椴徽{(diào)占空比！最多的問題也只是尖峰比較高而已！但一旦動了占空比！那波形就不是一般亂了！現在也在找出原因！單獨測3525輸出腳的波形完美！無論從百分之1到百分之49都是完美的矩形波！當帶了場效應管后就各種波形都出來了！我又點想不明白！負載怎么會影響到前級的波形呢！唯一就兩條路！一是公用的電源！二是通過場效應管影響！主要是DG極。其實也有可能是布線的反饋干擾?？戳撕芏噘N都是說變壓器的繞制問題！但經過多次繞制！或直接用成品也達不到效果。由于是初步試驗所以一般只用萬能的洞洞板做電路。不知道這是不是造成波形干擾的元兇呢？現在淘寶賣的正弦逆變基本就一個方案3525加一個358做前級驅動！后級驅動是EG8010加IR2110和運放。還有一款用多一個555！至于老壽提到的UIP TDS2285暫時沒發現！可能是要加死區電路比較復雜！而且只有兩路輸出。最近也買了幾個打算搭板才發現比較復雜。而且價格比較貴十塊以上。EG8010才4、5塊而已！但貼片就給DIY增加難度！現在賣的成品功能都比較全面了！現在很少見新貼在討論3525等逆變電路了！難道這些都沒人玩！所有問題都解決了嗎?還是有些問題就將就用上了！希望大家繼續探討3525穩壓部分的完美應用！
這是輸出帶整流濾波時的原邊繞組波形
隨便弄弄 行了
就是有尖峰
這是輸出不整流濾波 副邊繞組直接接燈泡時的，原邊繞組波形： 推挽拓?fù)?a title="8)A9[D6@K{H[L1WX3ZM)VTU" target="_blank">
