半橋拓?fù)浣Y(jié)構 波形不好 發生震蕩

市電轉500V開關電源 半橋拓?fù)浣Y(jié)構 波形不好 發生震蕩，匝數比1:4，原邊波形跟DS差不多，TL494控制占空比

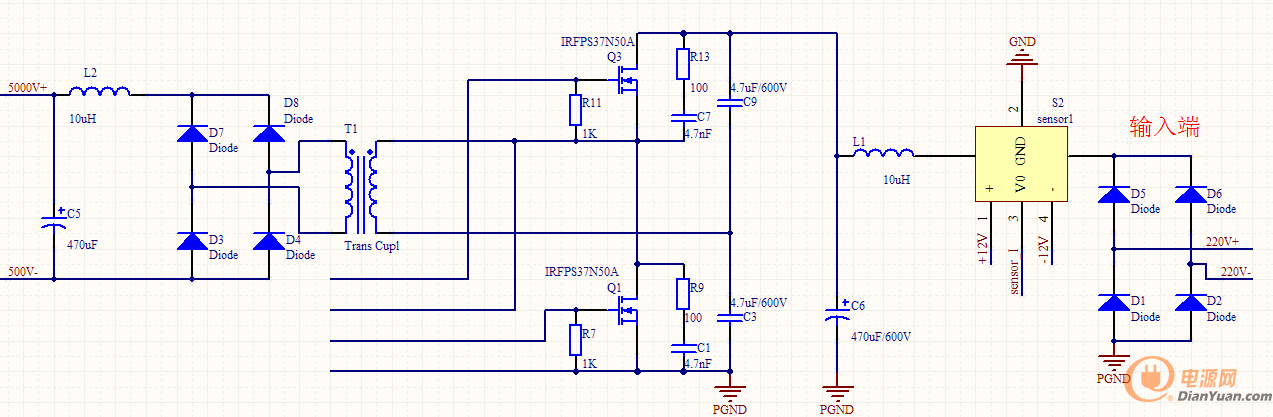

原理圖

GS間波形

GS間波形

重載時上管GS與DS間波形

重載時上管GS與DS間波形

輕載時ＤＳ間波形

輕載時ＤＳ間波形

全部回復(6)
正序查看
倒序查看
2015-06-10 09:35
已經被添加到社區經典圖庫嘍
http://www.zjkrx.cn/bbs/classic/
0
回復
2015-06-10 10:02
檢查反饋回路....最好上電路圖,大家才能分析問題所在.
0
回復
DFRJ
LV.1
4
2015-06-10 12:26
@qinzutaim
檢查反饋回路....最好上電路圖,大家才能分析問題所在.
我現在是設置為開環的，通過調節TL494的死區來控制占空比，所以還是主干電路有問題，閉環試過也是一樣的情況
0
回復
2015-06-10 13:49
@DFRJ
我現在是設置為開環的，通過調節TL494的死區來控制占空比，所以還是主干電路有問題，閉環試過也是一樣的情況
開環都這樣的,沒救了....
0
回復
DFRJ
LV.1
6
2015-06-10 14:08
@qinzutaim
開環都這樣的,沒救了....[圖片]
您覺得是哪里有問題？死區段波形完全亂了
0
回復
2016-04-21 21:21
@DFRJ
我現在是設置為開環的，通過調節TL494的死區來控制占空比，所以還是主干電路有問題，閉環試過也是一樣的情況
到底什么原因呢，看了很多帖子也沒有指出問題所在。和你波形差不多
