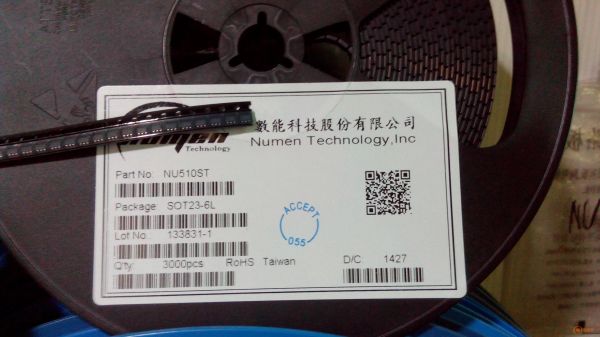

高壓線性恒流驅動IC--NU510

高壓線性恒流驅動IC--NU510的詳細描述：

達一百六十毫安單通道恒定電流調節器電流由一個外部電阻器1.6V ~ 16V的寬電源電壓范圍的支持在照明應用自我權力結構最小0.4V（80mA）電壓差快速電流上升和下降- 40℃~ 85℃操作溫度小于±3%芯片到芯片的電流偏差小于1% / V負載（或線）的調節正常模式160°C半功率/ 115°C恢復熱保護級聯可以更高的電壓降的應用

產品描述

NU510是一個中等功率的線性電流調節組件可以很容易地使用在各種LED照明的應用程序。它配備的優良特性好負載/線路調節能力，盡量減少芯片當前歪斜，

穩定的輸出電流，在高功率或負載voltagefluctuating的環境，可用于在廣域的LED照明源來維持光強度的均勻性。NU510也可用于在數字PWM控制電路

實現更精確的電流調節灰度級的應用程序。

NU510也提供了一個特殊的級聯模式。在高電源電壓和低LED負載電壓差可以串聯連接到應用程序，兩個或兩個以上NU510共享冗余高電壓。獨家電壓

NUMEN高科技共享技術，額外的冗余電壓超過預先設定的閾值電壓（Viboost）

被NU510共享。隨著功能的寬電源電壓范圍designand

超低我DD消耗，NU510支持自在LED照明應用中的供電結構。在這種結構，NU510無需提供專用電源電路系統的電源電壓遠高于NU510的最大操作電壓。VDD功率可得到系統的LED系列中的適當位置。

全部回復(2)

只看樓主

正序查看

倒序查看

hrm1234

LV.1

2015-07-20 09:52

高壓驅動150MA驅動恒流IC，詳細資料可聯系誠信聯科技何小姐，QQ：2625696849，聯系電話：13560753437

回復

UVC殺菌燈方案NU501

LV.1

2020-10-20 10:51

@hrm1234

高壓驅動150MA驅動恒流IC，詳細資料可聯系誠信聯科技何小姐，QQ：2625696849，聯系電話：13560753437

采用NU510的優勢

NU510 是一款非常適合于LED 模組應用的低壓差線性恒流IC，采用NU510

開發的模組具有以下的突出優勢：

A、亮度高度一致

采用NU510 可以保證各模組間的片間電流偏差<±3%，即使在一定壓降范圍內，LED 的工作電流都是恒定的，因此LED 模組前后亮度高度一致。

B: 可以延長LED模組串接個數,安裝更加方便

C: 可以延長模組壽命

采用恒流IC方案的LED模組，LED工作在恒流狀態,因此即使溫度升高,LED工作電流始終是恒定的,不會出現加速老化降低壽命的問題。當出現異常過熱情形時，恒流IC還具有過熱保護功能，自動對輸出進行PWM調光，降低溫度。

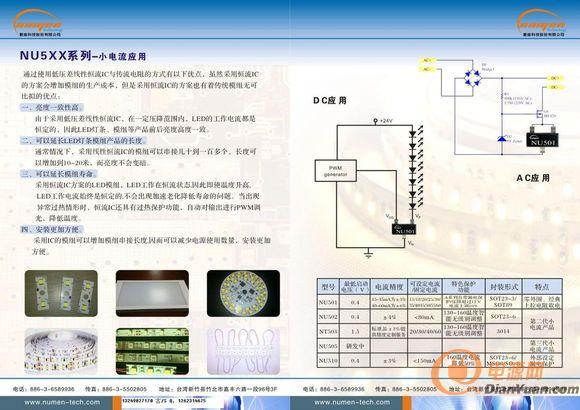

3 臺灣數能NU510功能簡介

· NU510是一款低差壓線性LED恒流驅動芯片，提供單通道恒定輸出電流，電流輸出范圍10～160mA，電流值可以通過外接電阻進行設定，1.6~16V 寬廣電源設計，電源取電容易，單輸出通道，可並聯組合使用。

· 方便驅動中、小功率LED,使用一電阻,可控制輸出的電流值。(電流輸出規格:10~160mA)

· 低通道跨壓，提升系統效率與降低量產成本。

· 支援高速電源 PWM調光應用。

· 支援串接應用，以承受更高電壓波動範圍。

· 內建過熱保護功能。

NU510線性恒流IC的優點:

1:最低啟動電壓（0.4V）

2：電流精度+-3%。

3：可設定電流/固定電流<150MA

4：特色保護功能160溫度電流降低50%。
