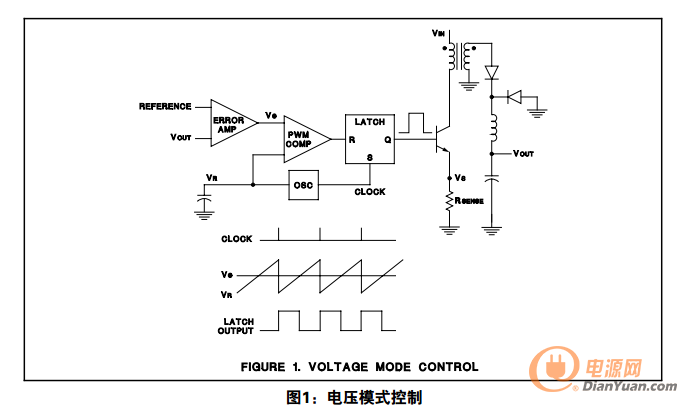

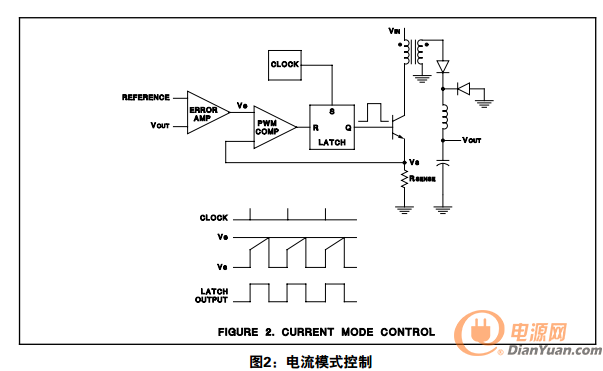

單看這兩個圖，電流模式不過是把 PWM 的採樣點由時脈源轉至開關管射極而矣，

電流模式的效果，類似于 積復勵發電機的串激勵磁繞組，可以補償輸電線纜的損耗，但串勵補償只能改善負載調整率而不能穩壓及提升動態響應能力，而電流模式卻全都可以。

電壓模式必須以 Vout 波動為代價，電流模式是 量出為入，拉多少吃多少，

隨著負載的變化，電流與電壓的平衡關系會隨之更新，改變?nèi)遣ǖ姆然蚧€ 可以做到 改變參考電流而 Vout 甭變 的效果，

不過，在穩壓系統中，電流環的性質跟共集極電路人自舉類似，也是一種具有 正反饋樣效應 的機制，如果再加上占空比大于0.5且不加補償，就會不穩定了。

好像越搞越復雜了。

PI不是一向以精簡見長嗎。

PI 的TOP系列是電壓模式控制，控制簡單，占空比可以上升到78%。回路補償設計不復雜。穩定度高。

注意：進入連續模式之后會有點低頻紋波

電感器的影響主要有哪些啊，等效電阻，還有啥電流變化等等。

電壓模式控制的優點：

 1.采用單個反饋環路，因此比較容易設計和分析;

2.一個大幅度斜坡波形提供了用于實現穩定調制過程的充分噪聲余量;

 3.一個低阻抗功率輸出為多路輸出電源提供了更好的交叉調整率。

 有優點就有缺點，那么缺點是：

 1.電壓或負載的任何變化都必須作為一個輸出變壓來檢測，然后通過反饋來校正。這就意味著緩慢的響應速度;

2.輸出濾波器給控制環路增加了兩個極點，因而在補償設計誤差放大器時就需要將主導極點低頻衰減，或在補償中增加一個零點，來抵消極點;

3.環路增益會隨著輸入電壓的變化而變化，因而使補償進一步復雜化。

電流模式控制的優點：

 1.由于電感電流以一個Vin-Vo所確定的斜率上升，因此對輸入電壓的變化該波形將立即作出響應，從而消除了延遲響應及隨著輸入變化而發生的增益變化···

 2.由于誤差放大器現在控制電流，因此電感器的影響被降至最低，而且濾波器此時只給反饋環路提供單個極點，與類似的電壓模式相比既簡化了補償，又獲得較高的增益帶寬 ···

3.固有的逐個脈沖電流限制，只需對來自誤差放大器的控制信號進行嵌位即可(像常用的3843之類的芯片被嵌位至1V)，在電源并聯時易于實現負載均分。(比如可以緩解推挽拓撲的偏磁現象)
