這啥牌子？SNSV。網上有說是華碩的。有說不是的。反正是壞了。據說主板修過一次。依然黑屏。索性拿來拆了練手。下次自己的壞了也不會顫顫巍巍的了。

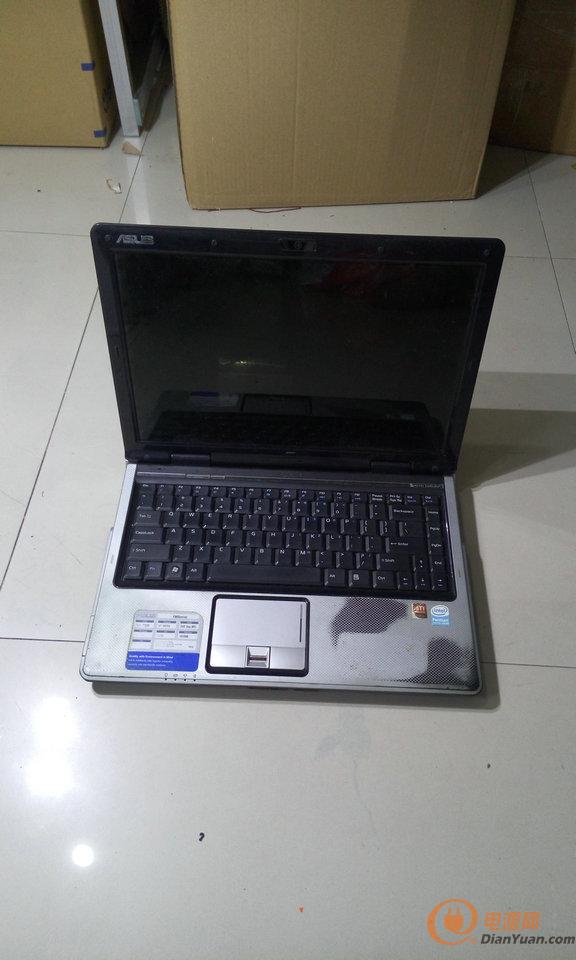

顏色都磨掉一部分了。還算完整。沒硬傷。
這么古老的機子居然有指紋識別。肯定不是國產的。

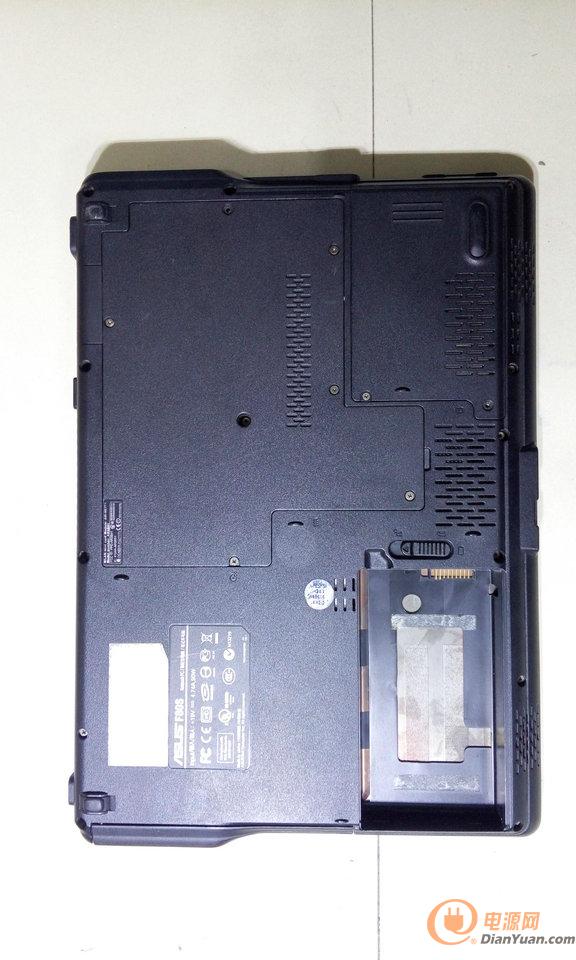

背面曝光過度了。

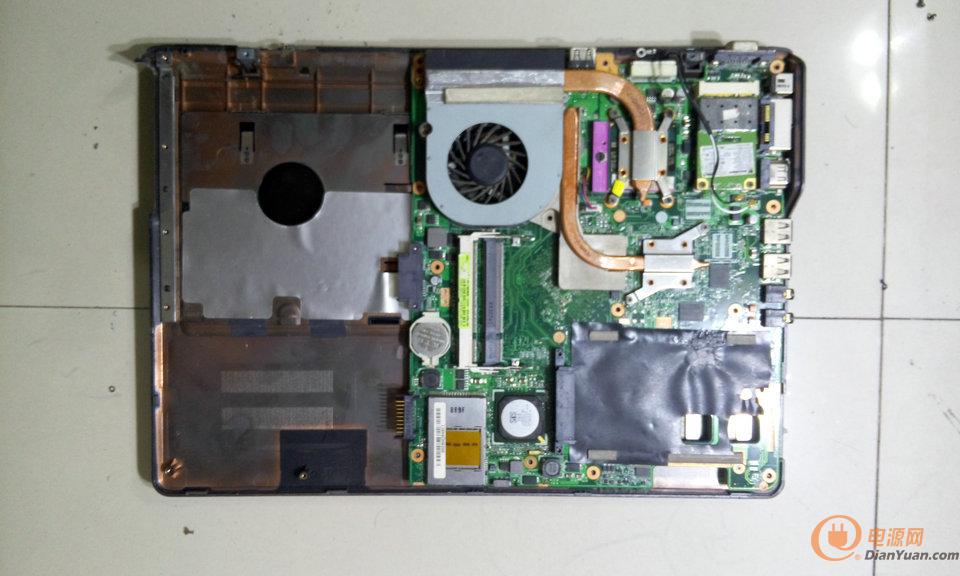

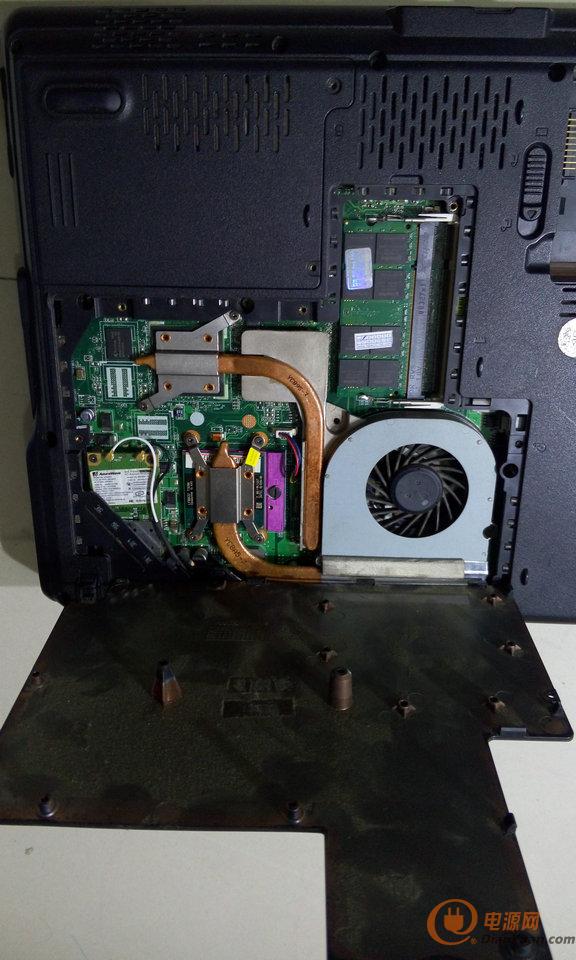

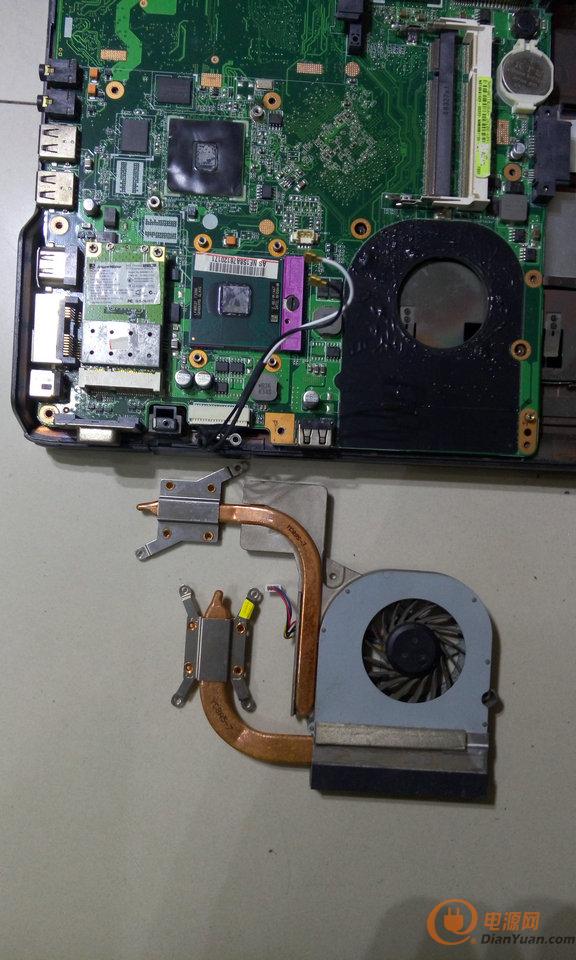

還好，灰塵不算多。熱管很好玩。這個得留著。

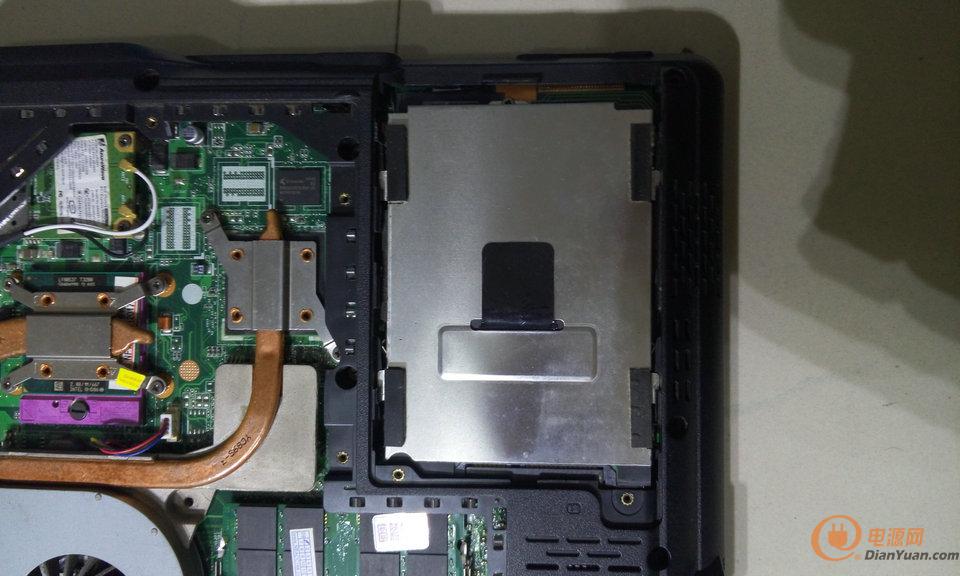

硬盤。

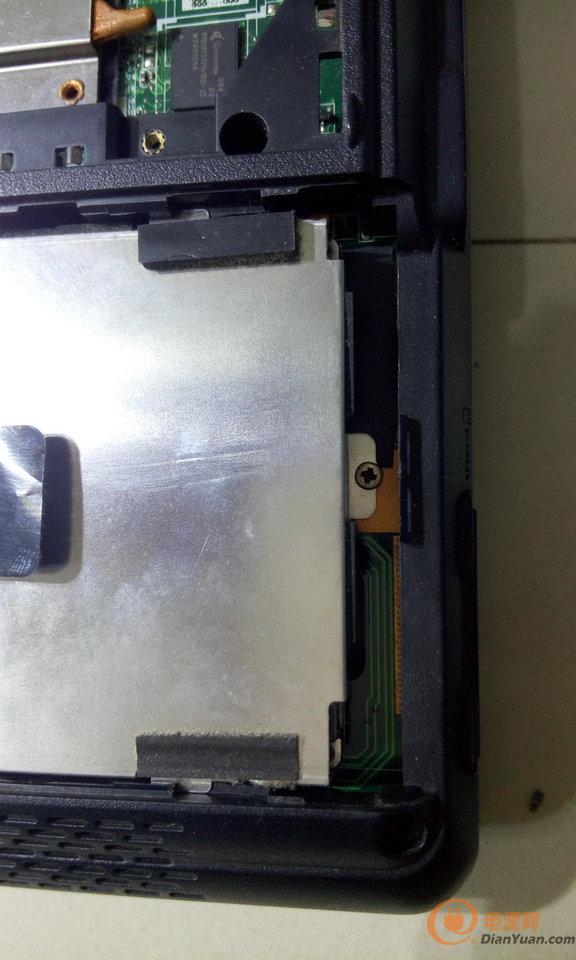

左邊這螺絲得拆掉才能拿下硬盤。

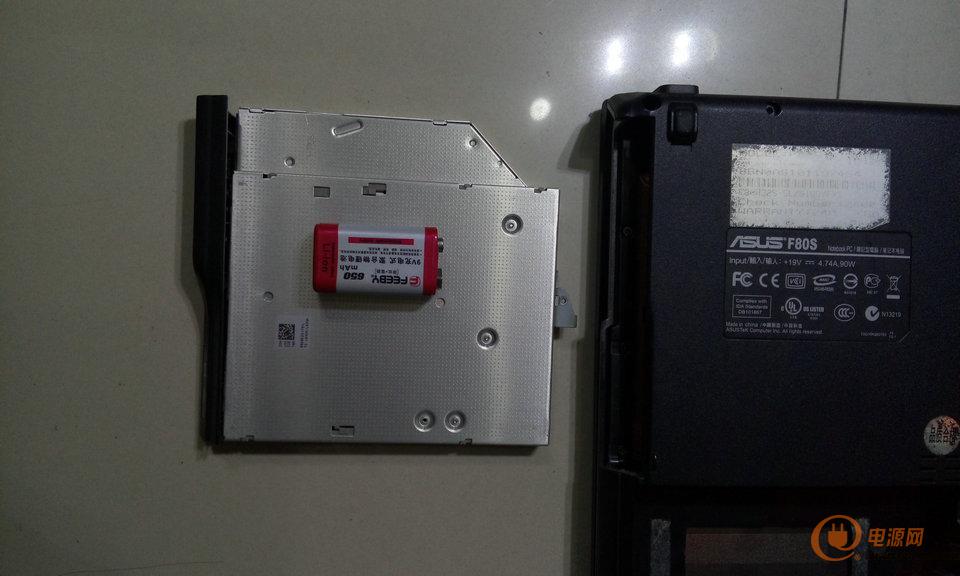

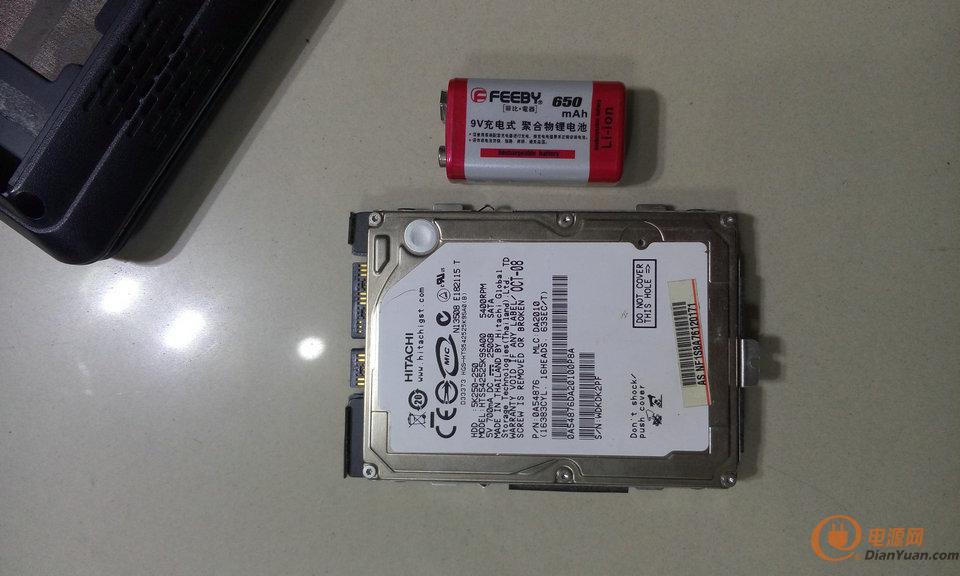

超小的。跟9V電池的對比照。

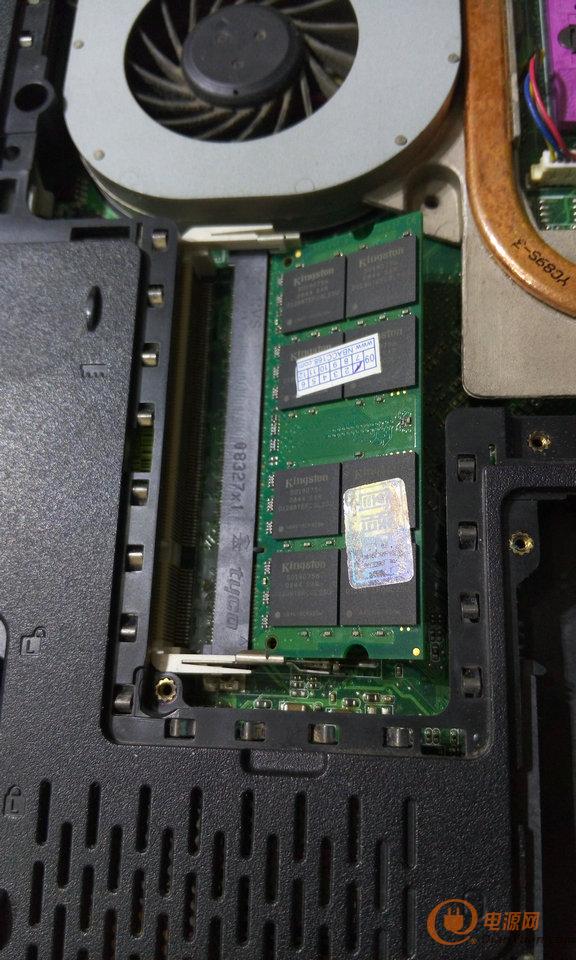

內存條。眼拙，看不出多大容量的。

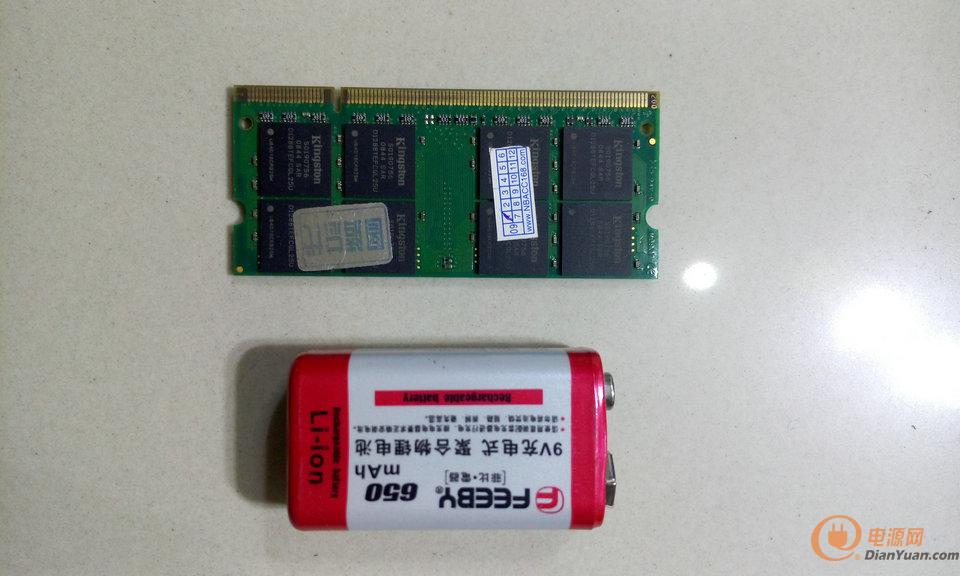

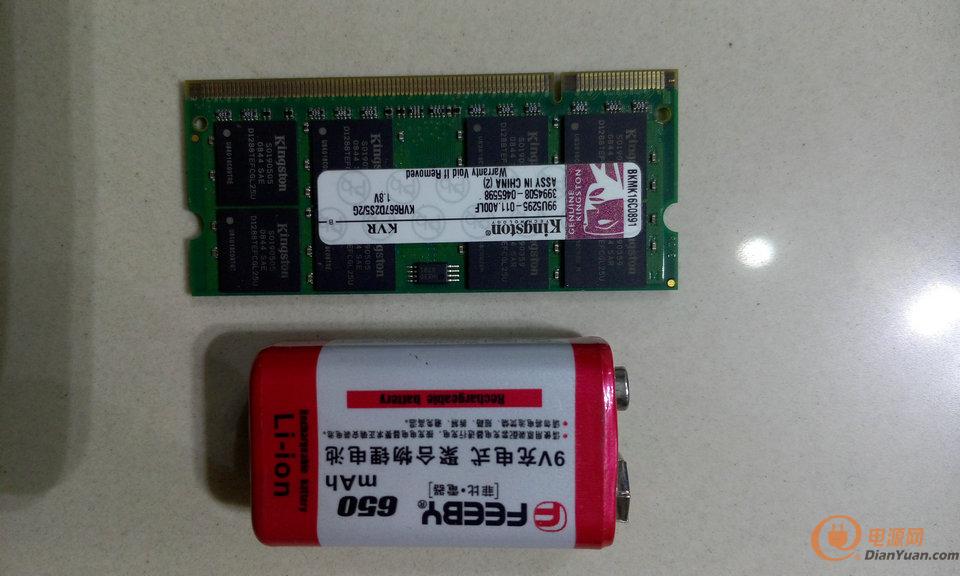

內存也真夠小。跟打火機一樣大?？上也怀闊?。只有9V電池是常用的。

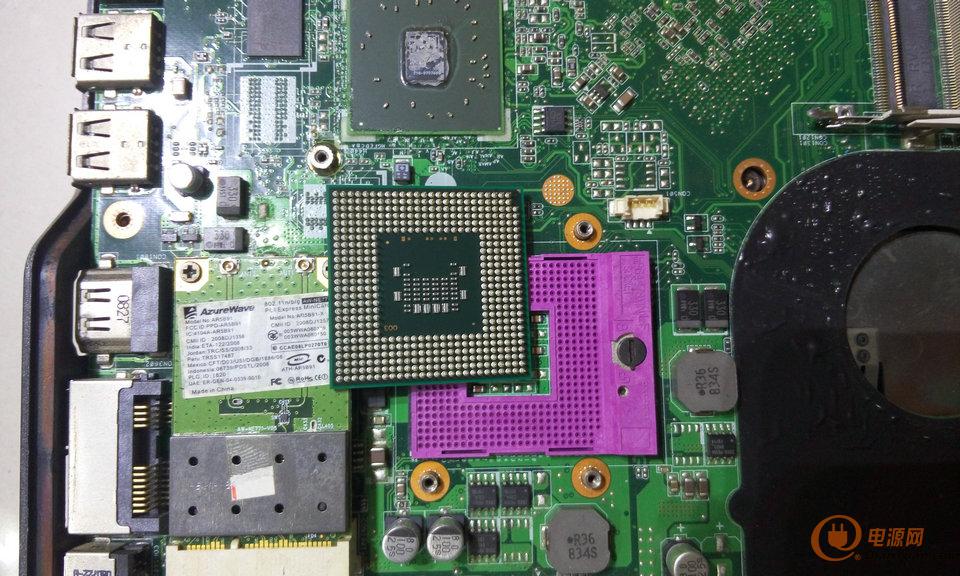

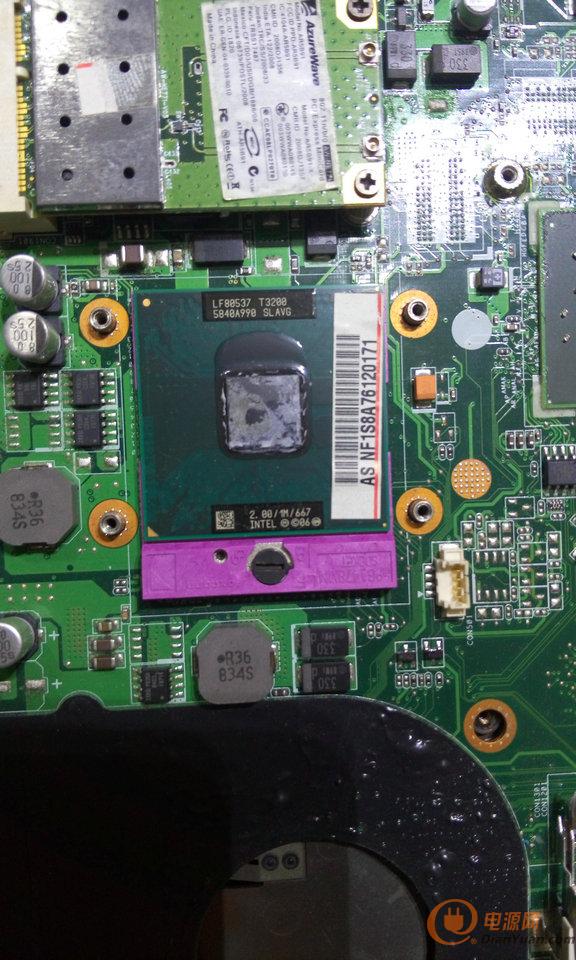

cpu在這里
拿出來得先把旁邊的黑色一字塑料帽，旋轉90度。

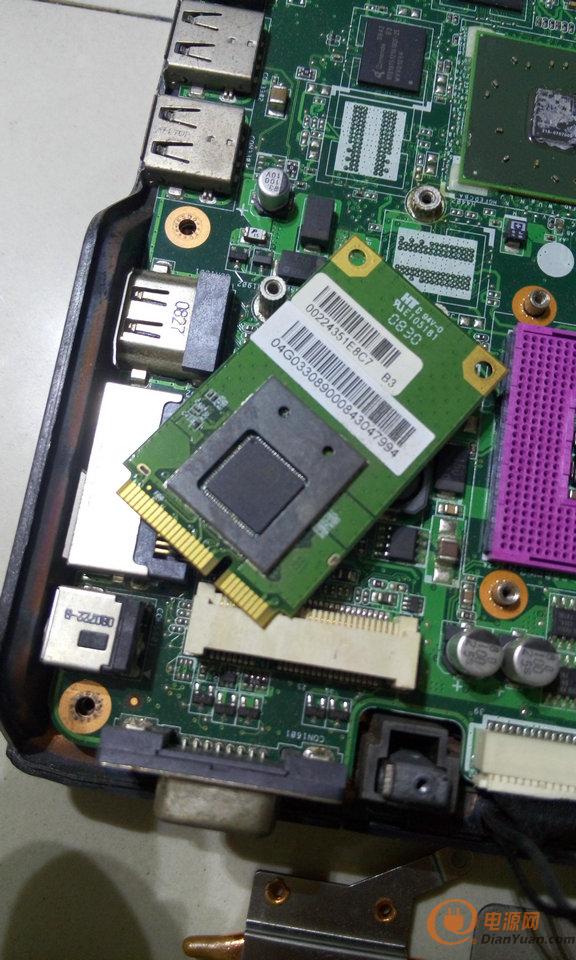

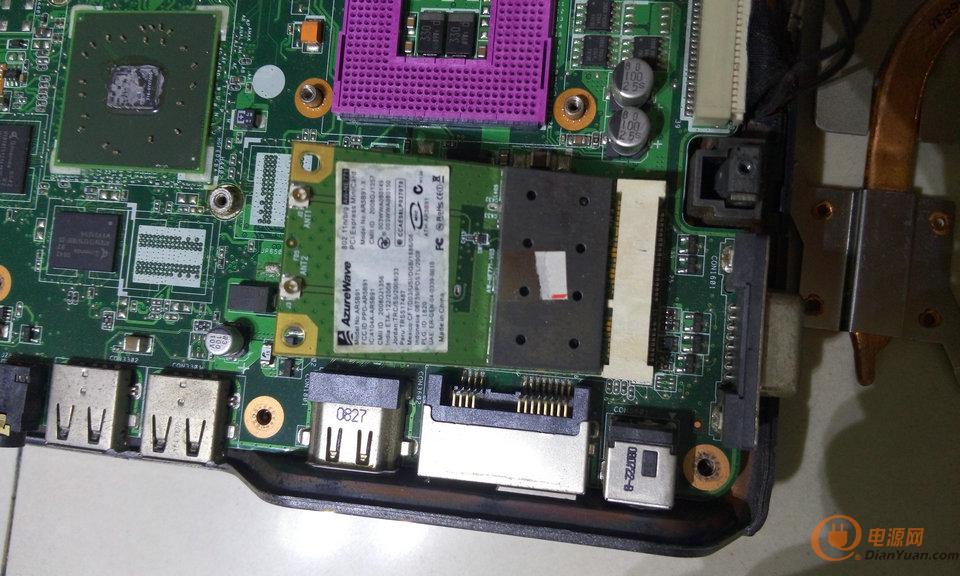

旁邊是wifi模塊。古代的wifi好大個頭。
屏蔽蓋都快生銹了。年代久遠啊。

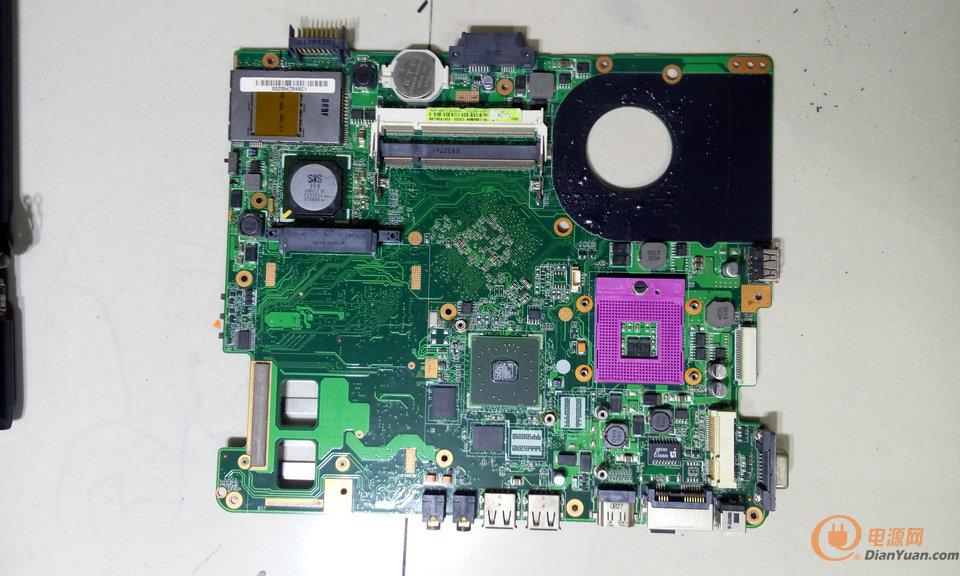

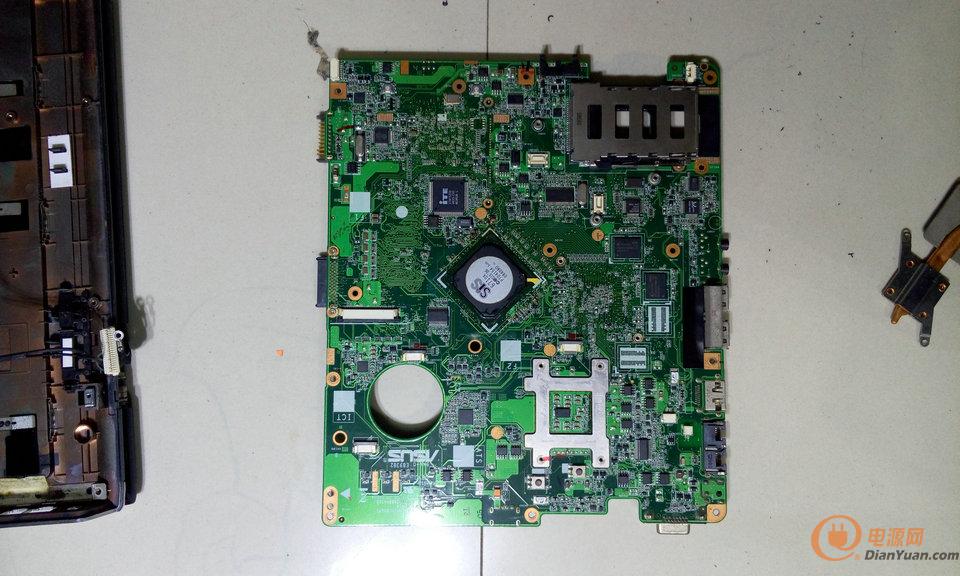

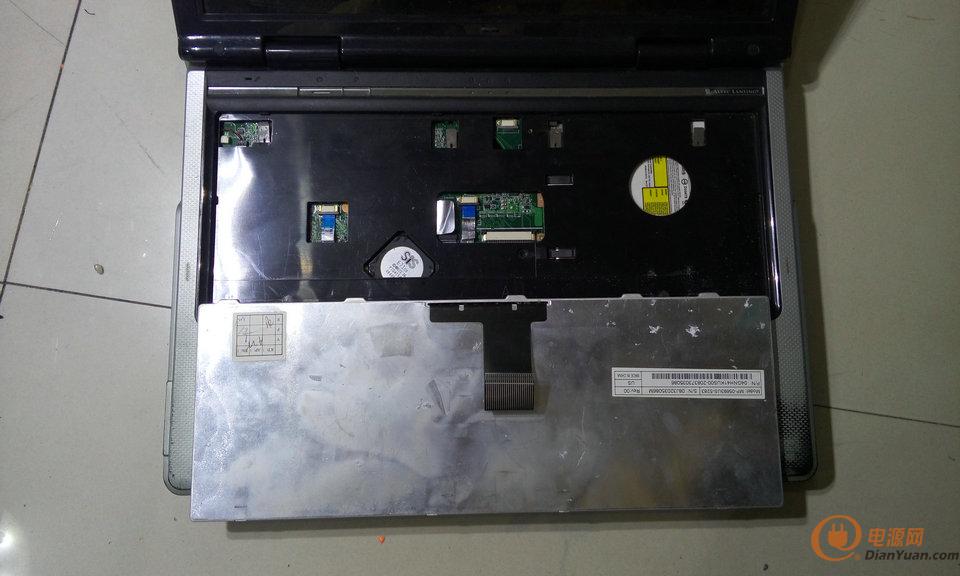

拆的不剩什么了。

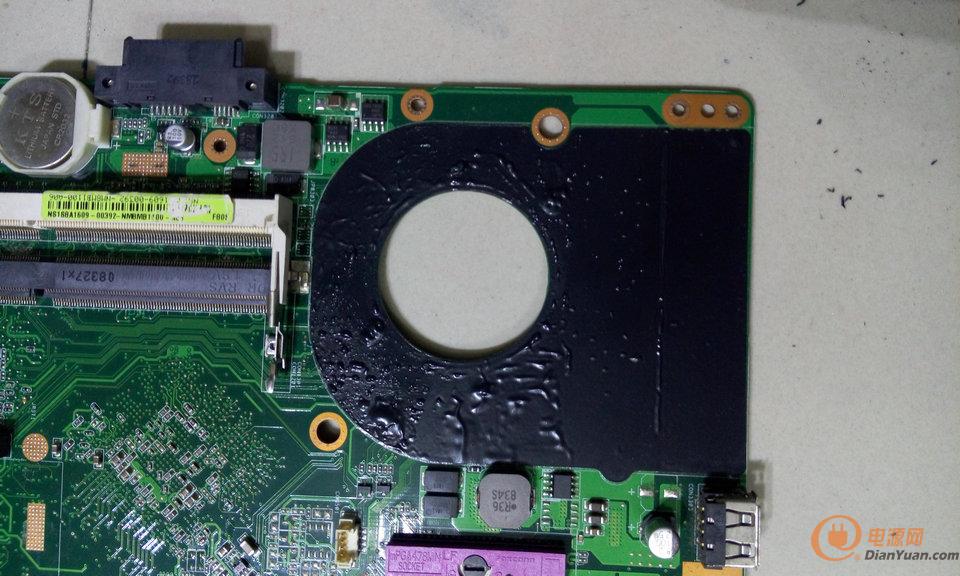

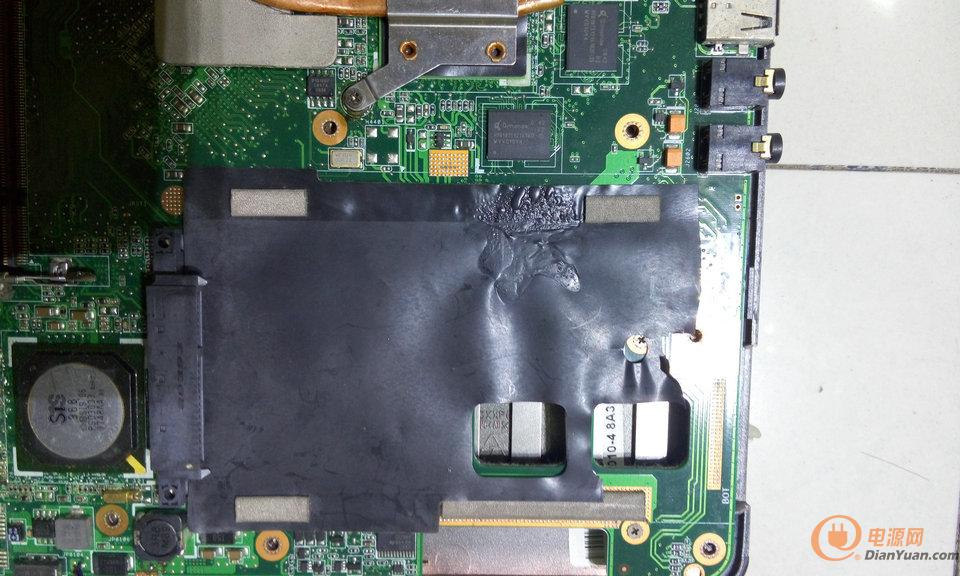

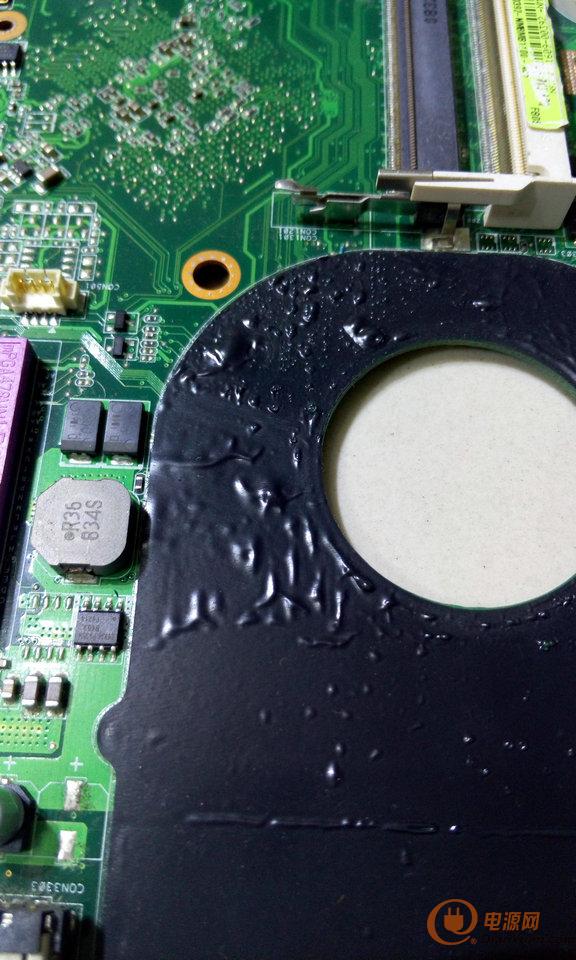

這里是散熱風扇的出口。塑料片已經被維修人員的熱風槍燒的沾在上面了。
可憐的樣子。
于是撕掉。

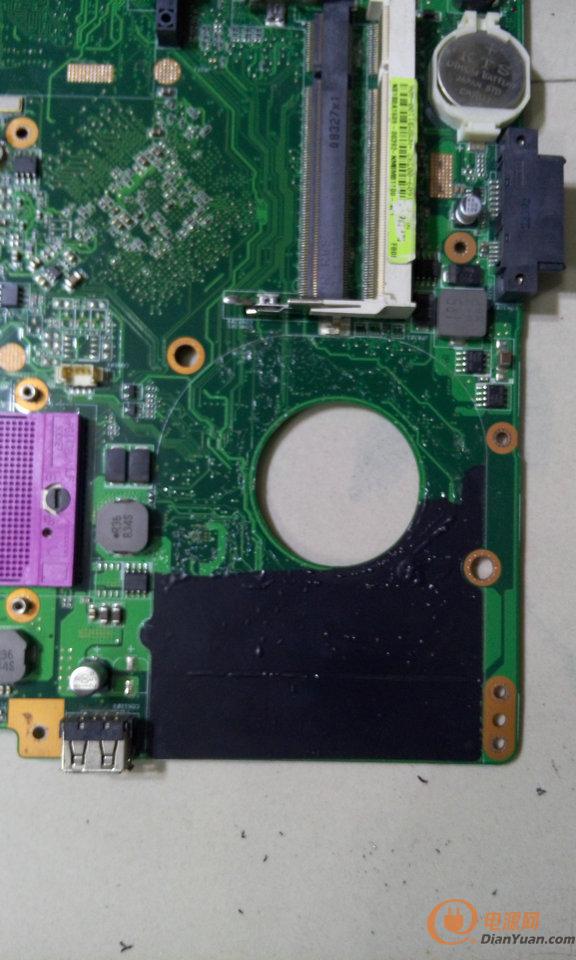

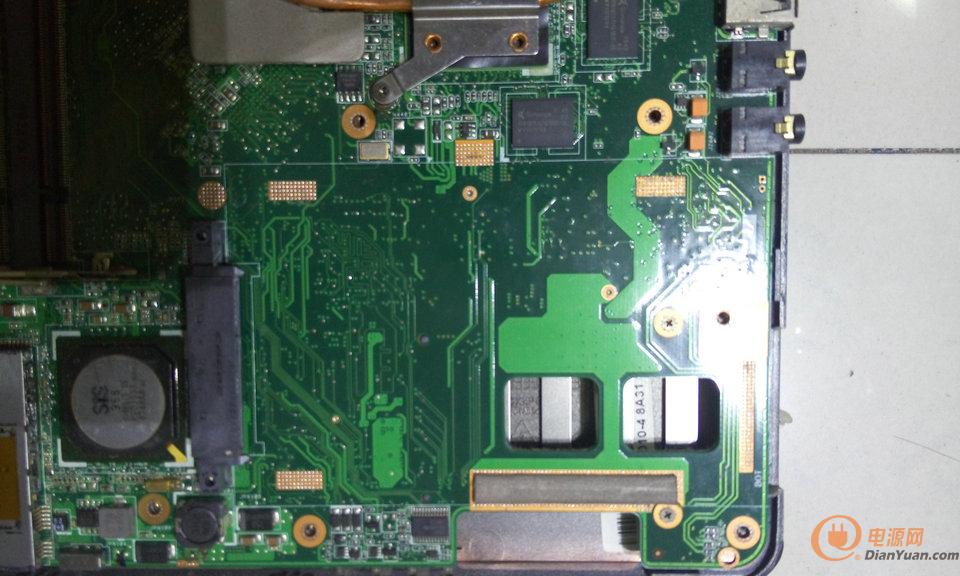

剛剛是正面。現在是背面。依然好多好多IC。集成度一點都不高。

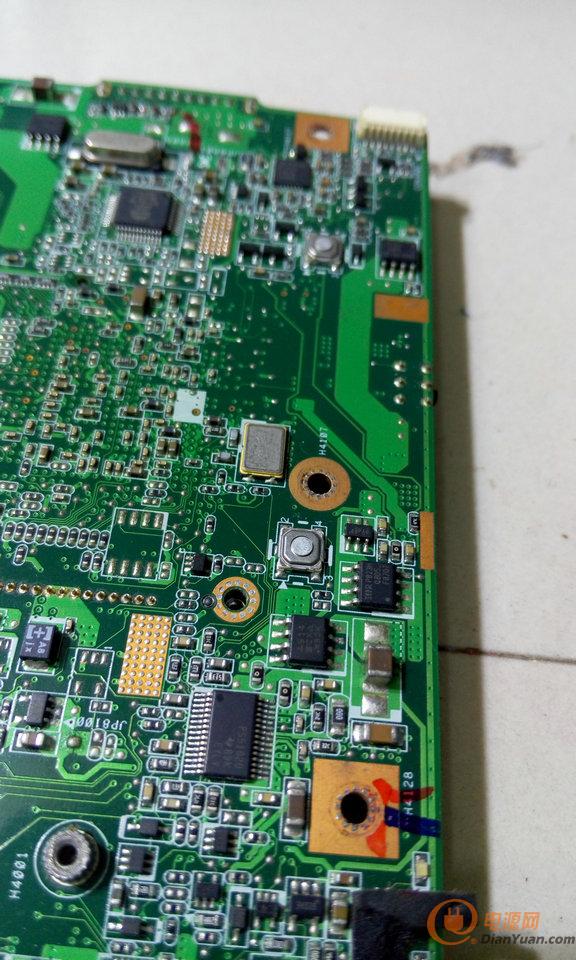

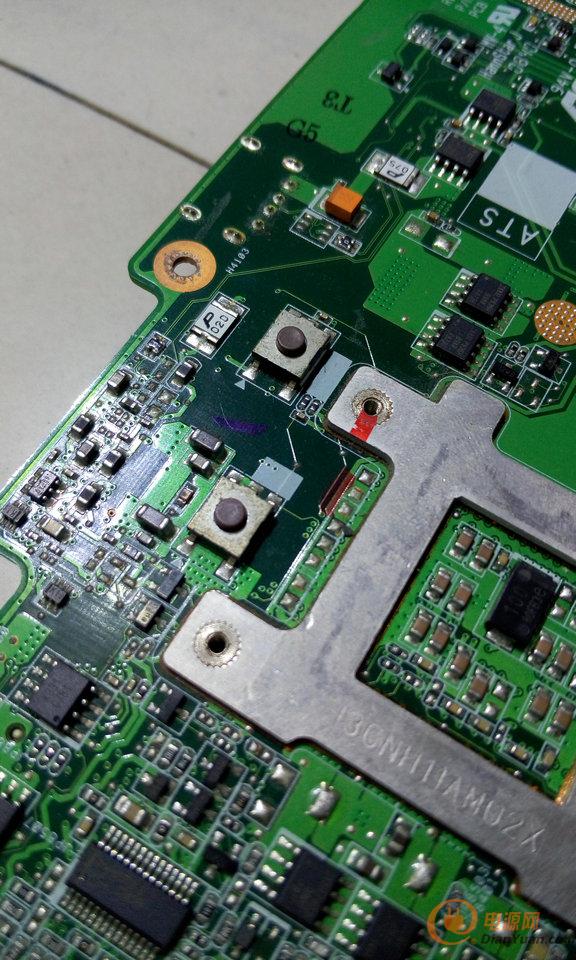

還有好幾個這樣的按鍵在主板上。不知道有什么用。隱藏模式？
這里還有兩個按鍵。什么用？

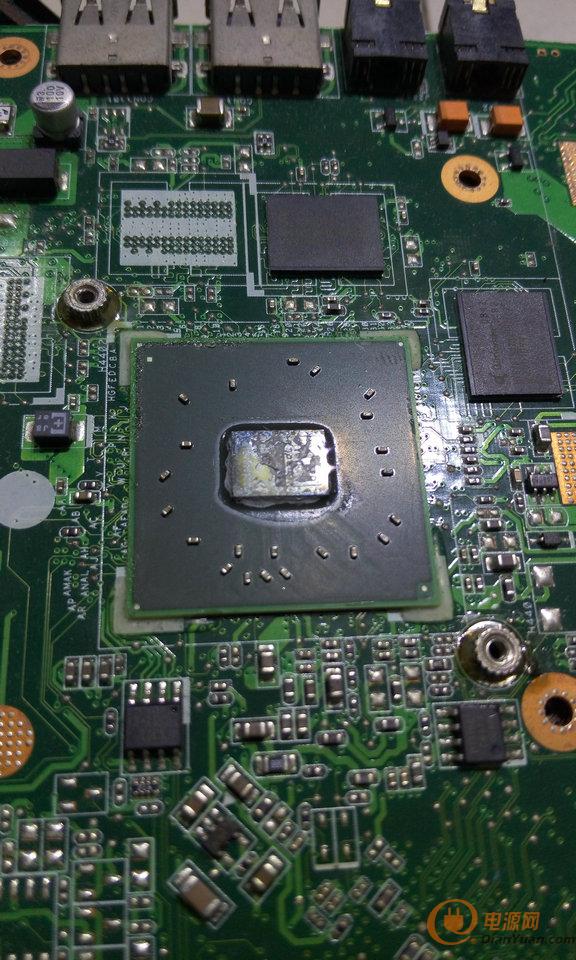

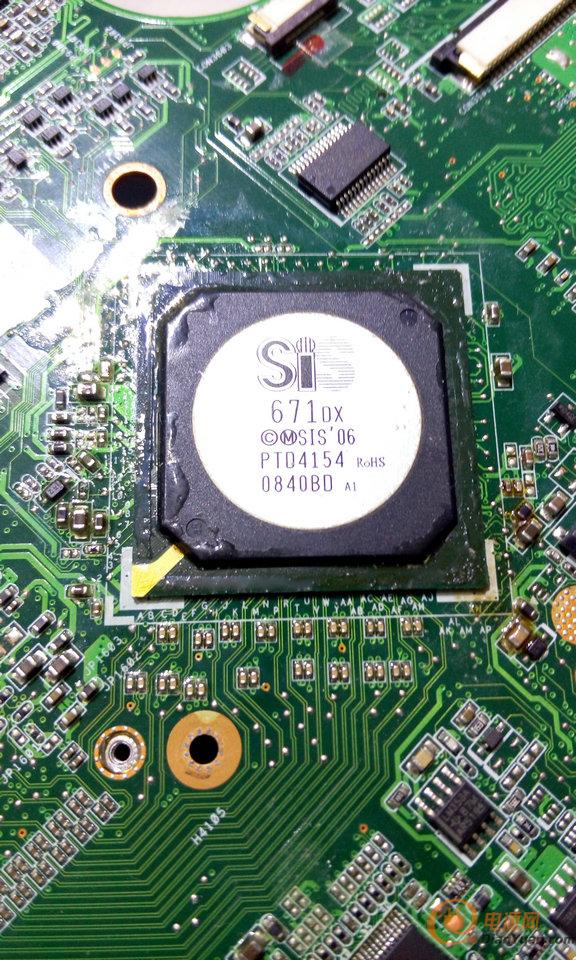

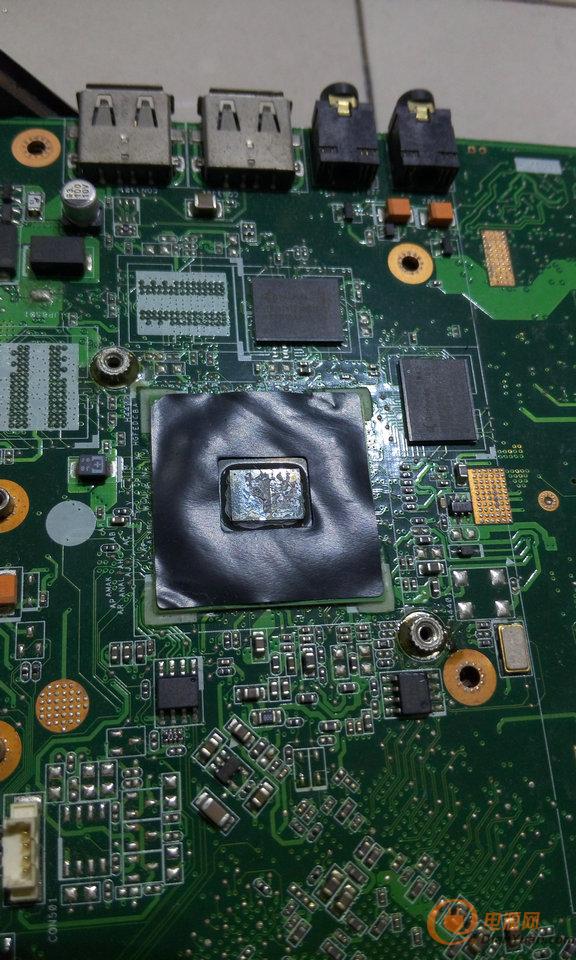

這是什么芯片？焊接的好難看?？上覠犸L(fēng)槍不在了。不然我也吹下來看看肚子。嘿嘿
拆的一塌糊涂。沒打算復原。

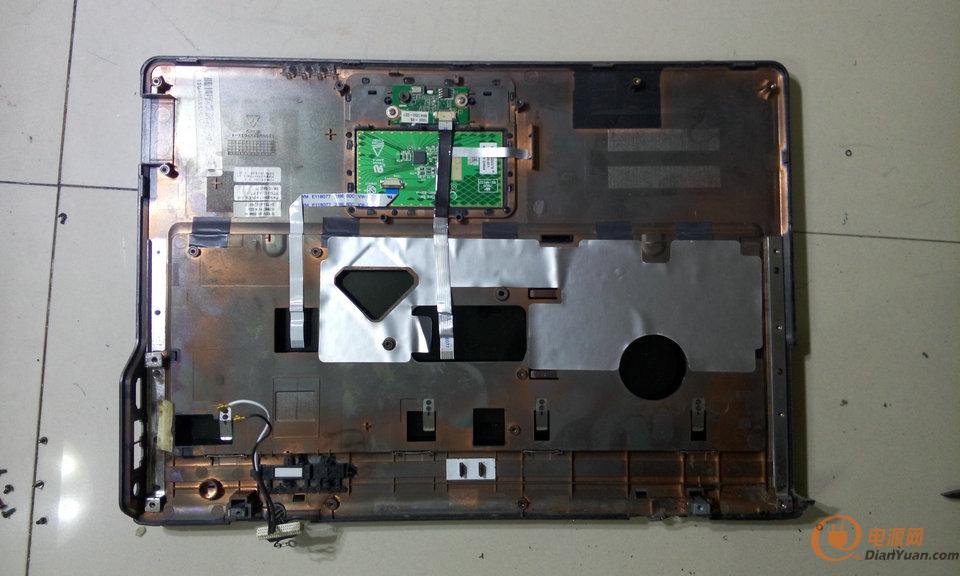

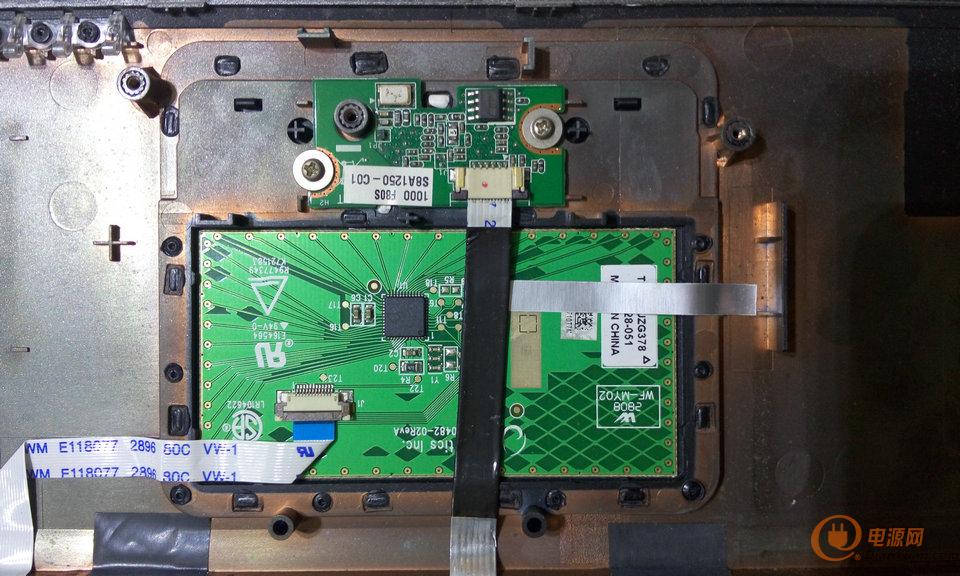

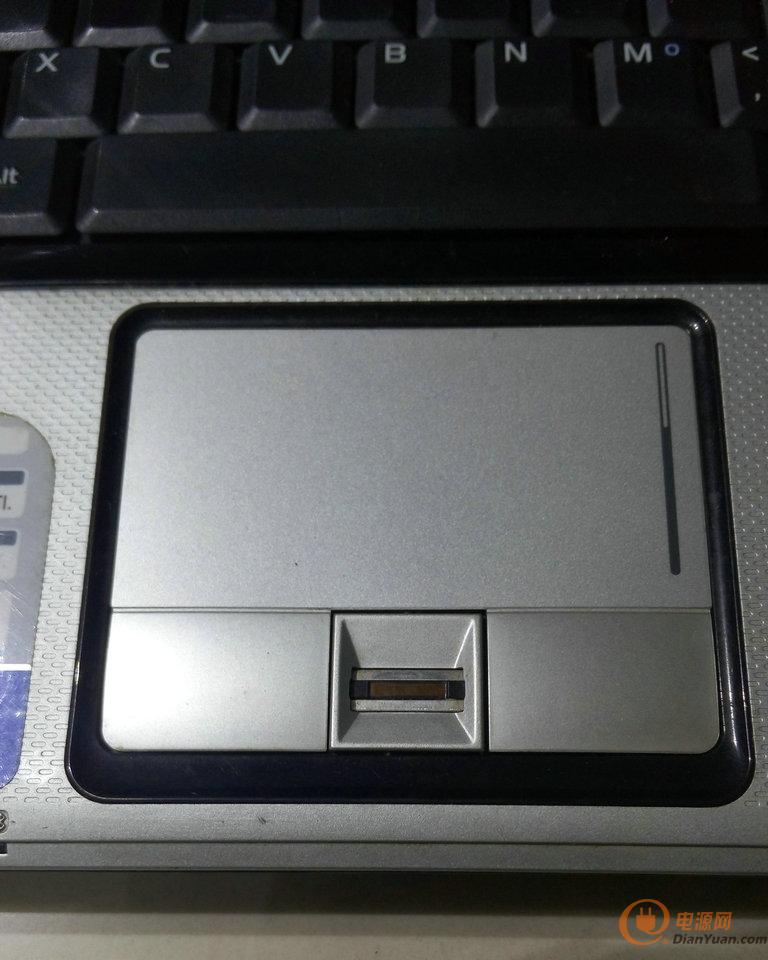

指紋模塊和觸摸板。
先去了排線。

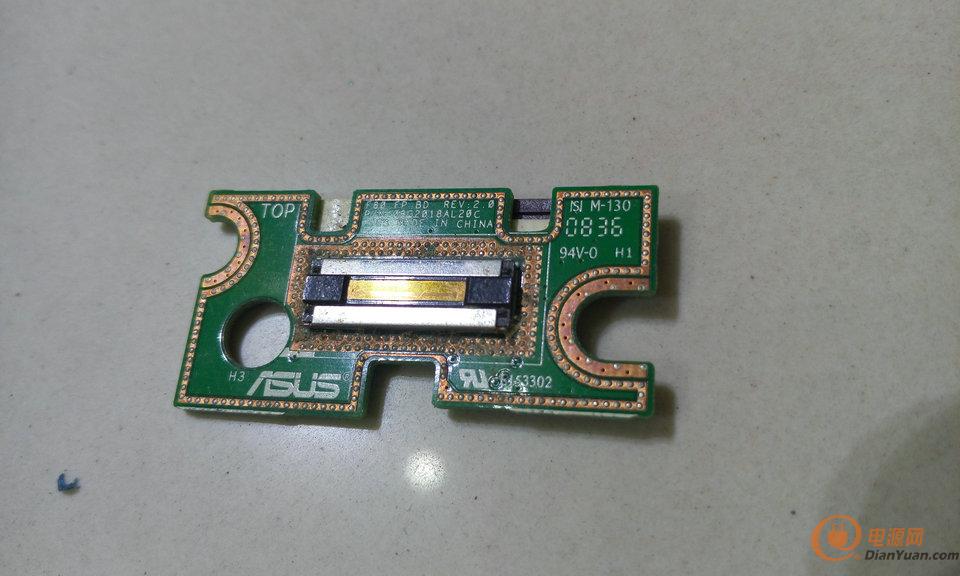

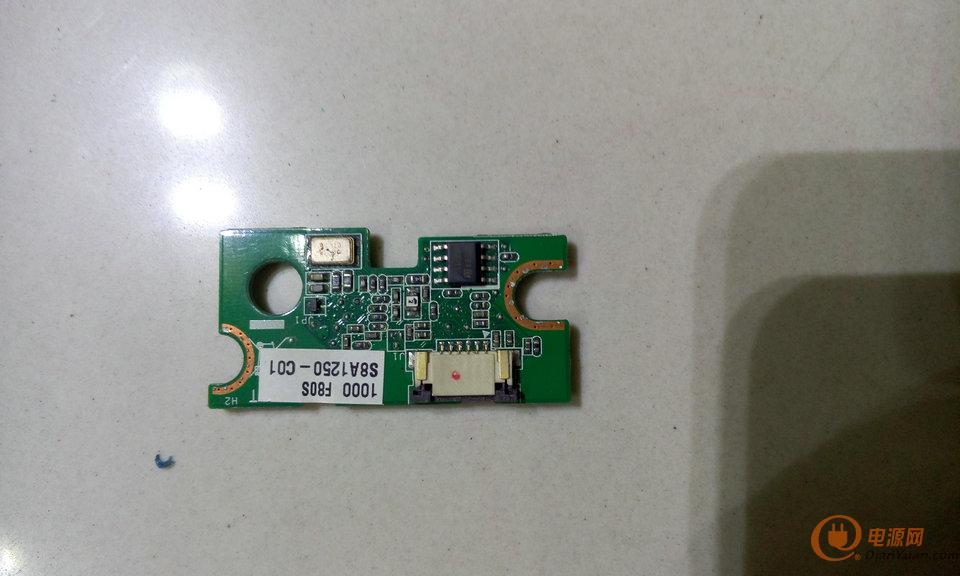

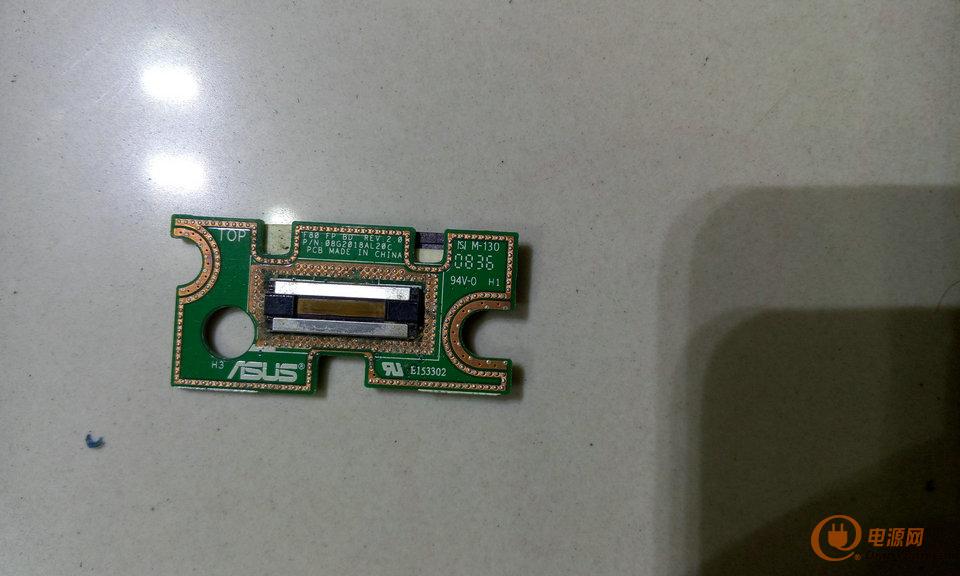

這是指紋模塊。。。。。。。。。。。的背面。
跟墨盒的噴頭一樣大小。08年第36周的產品。神奇啊。那時候我剛技校畢業找工作呢。
已經不能再放大了。這貨真的太小了。

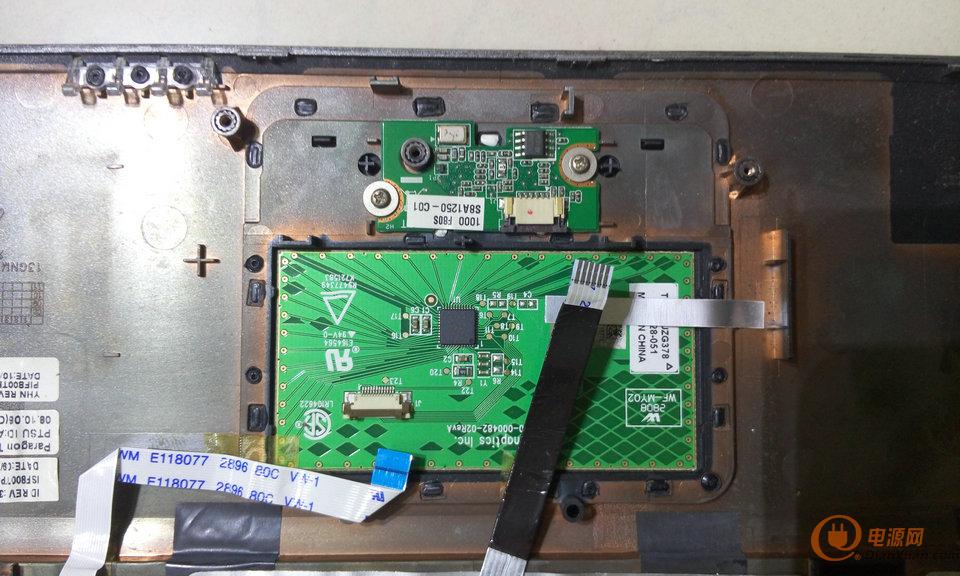

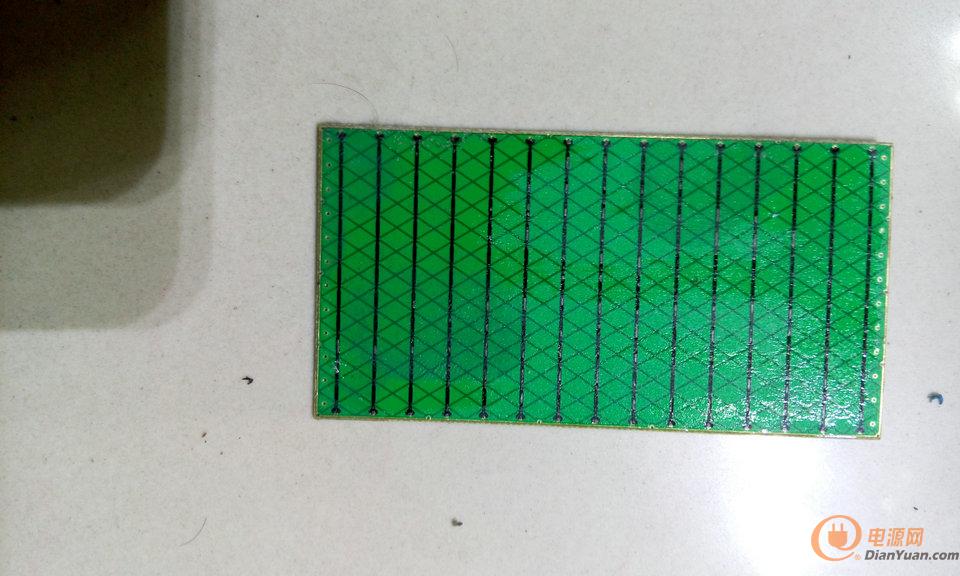

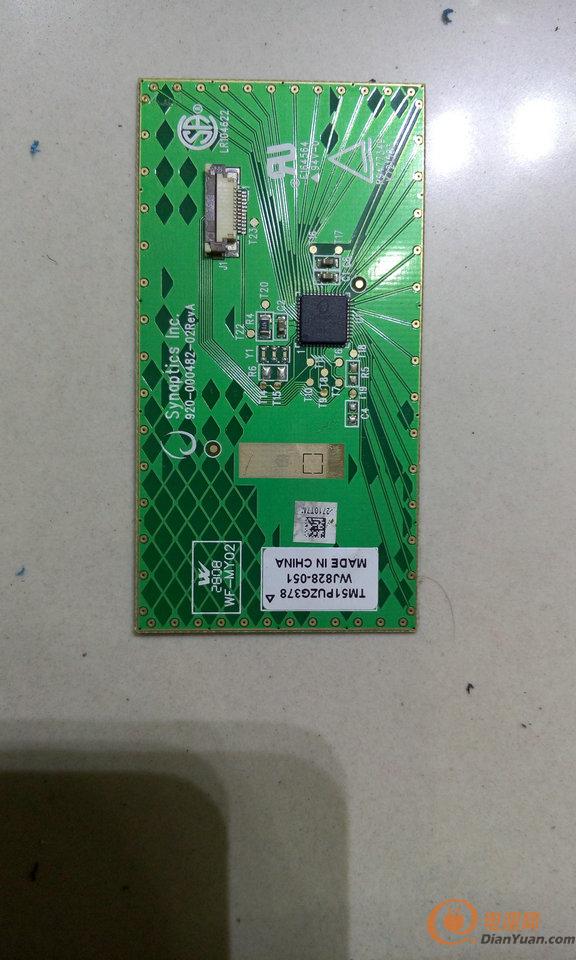

觸摸板的走線這么有個性。各種角度亂的一塌糊涂
觸摸板的背面。這算是屏蔽網？

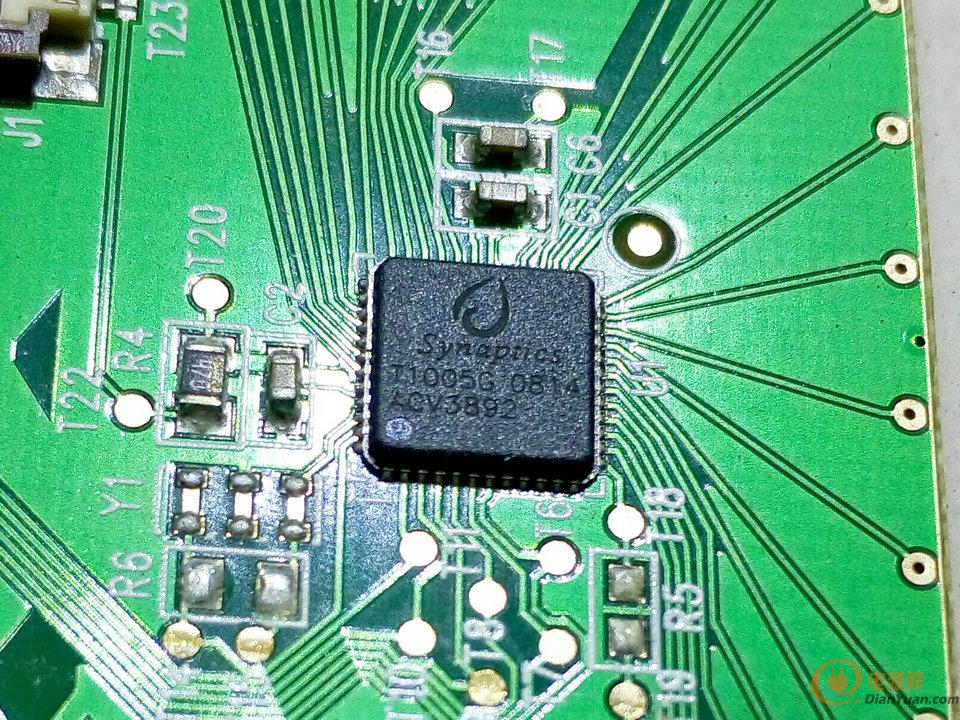

觸摸板芯片的型號。這東西能DIY個啥出來？

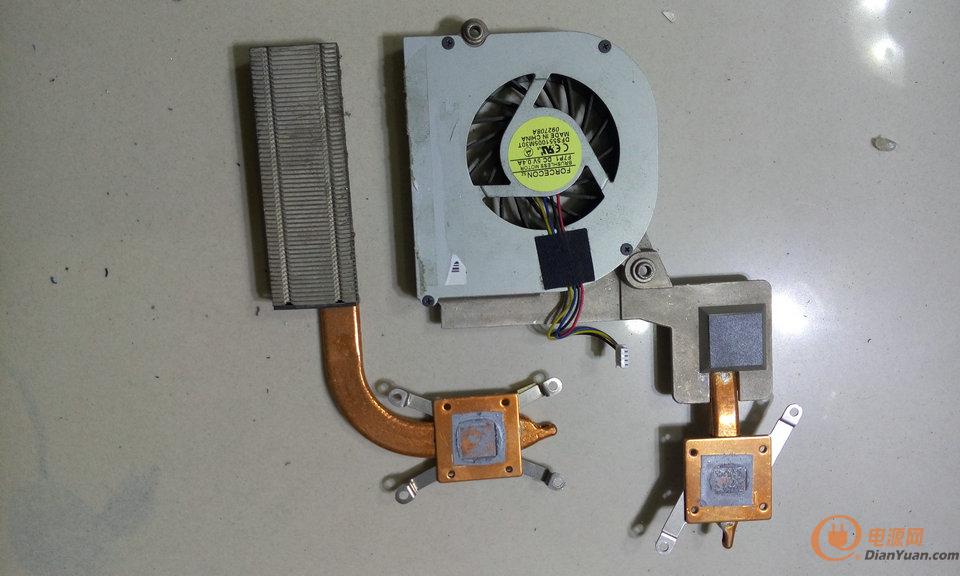

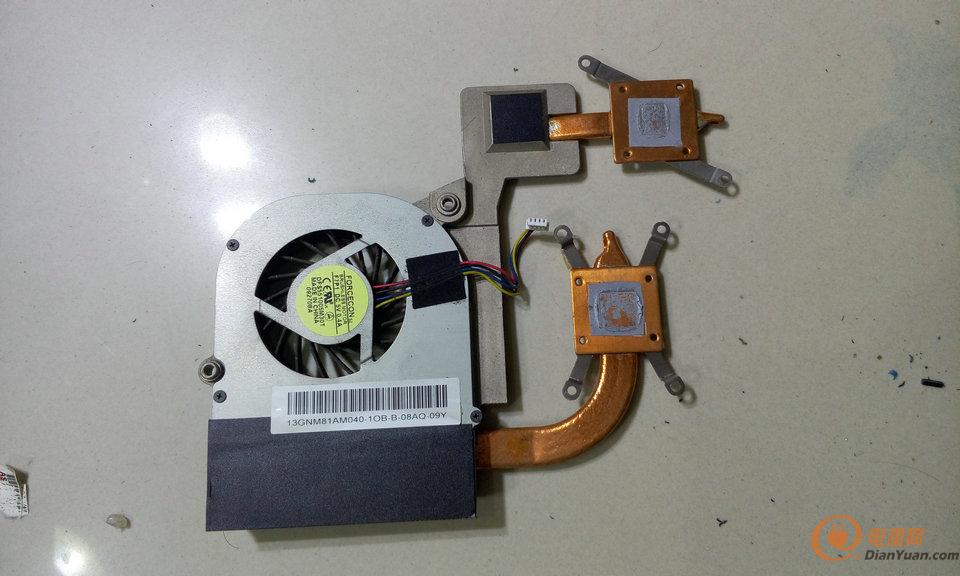

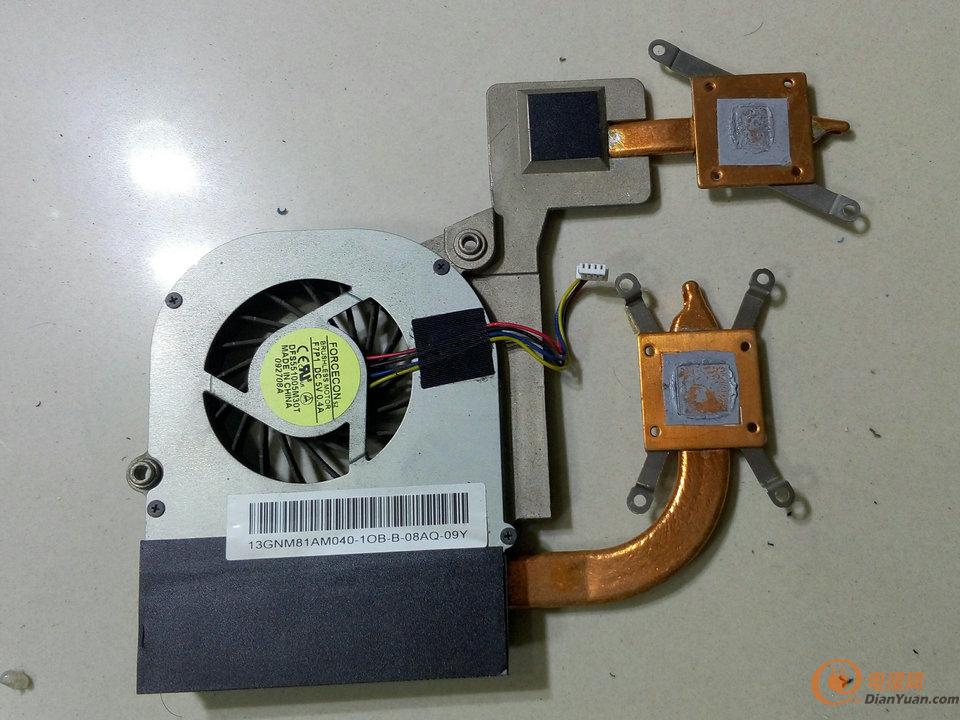

這是兩個熱管粘在一個散熱片上的。

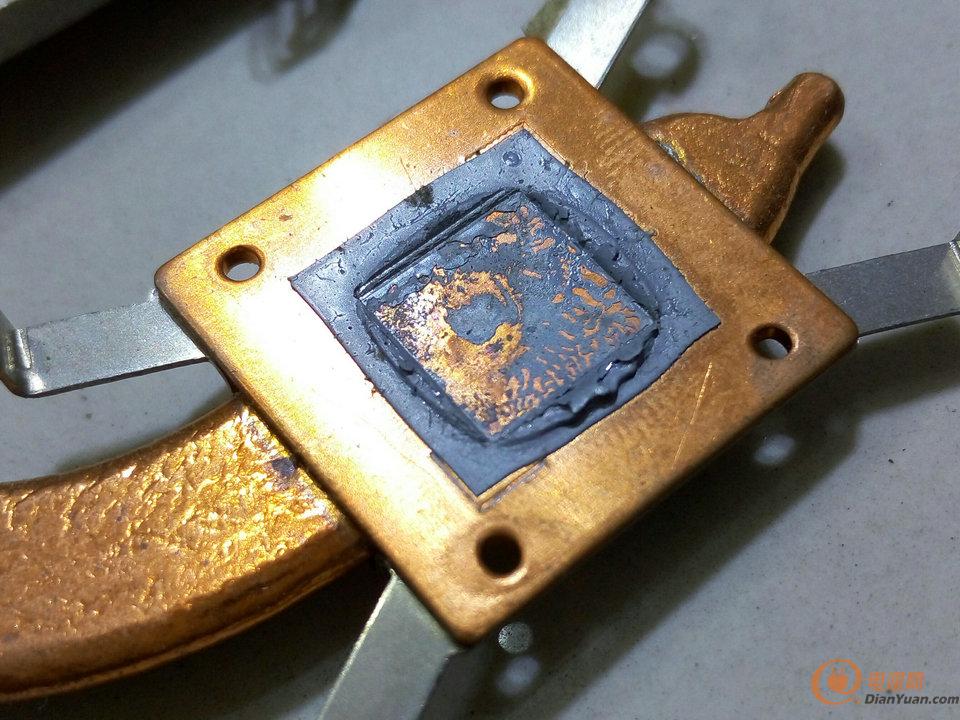

本是熱的導熱硅脂。已經硬的跟塑料一樣了。

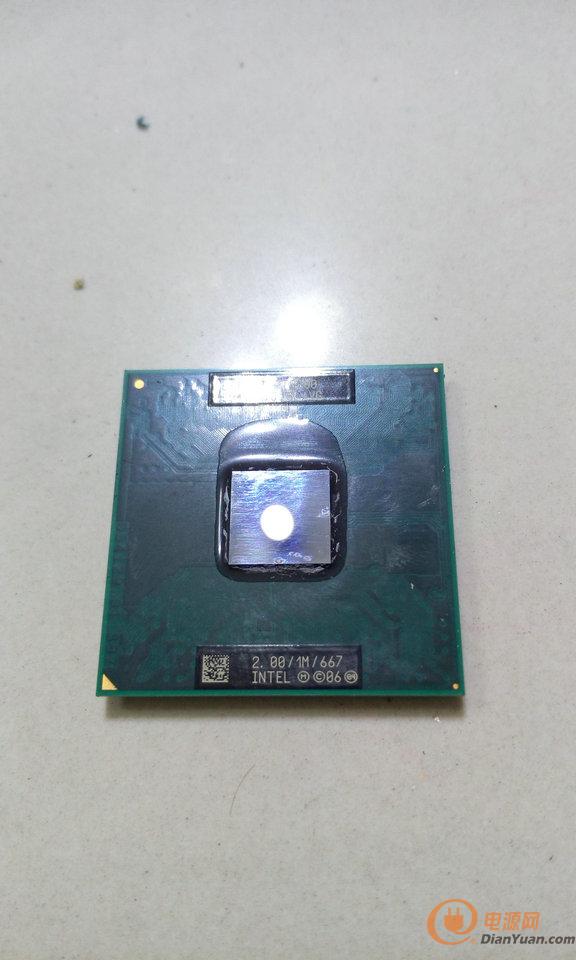

這是我的手機鏡頭。拍CPU的芯片時候居然可以自拍。好光滑。
CPU芯片太小了。能有鏡子那么大就可以當鏡子用了。HOHO

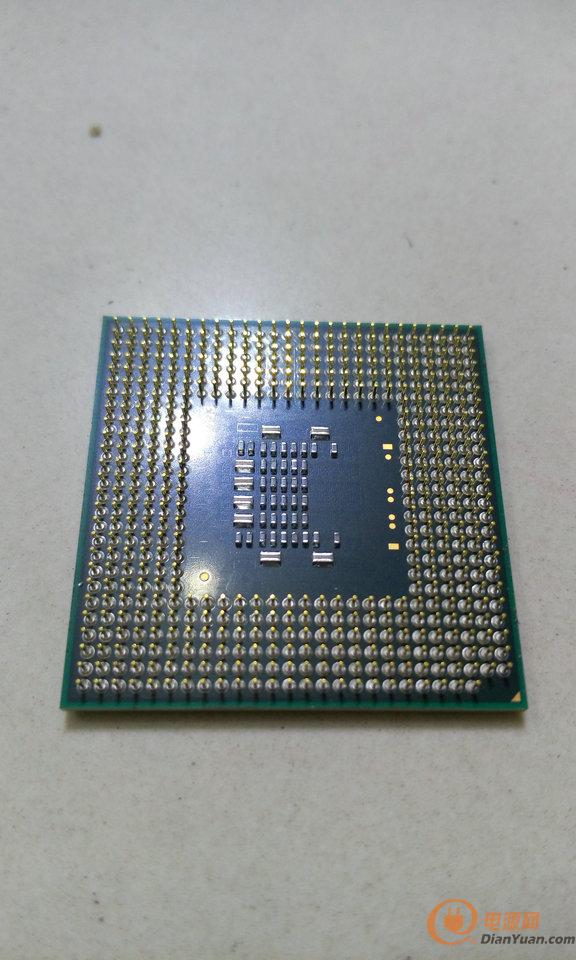

鍍金的呀。得有幾十塊的金字？可惜我那不下來。

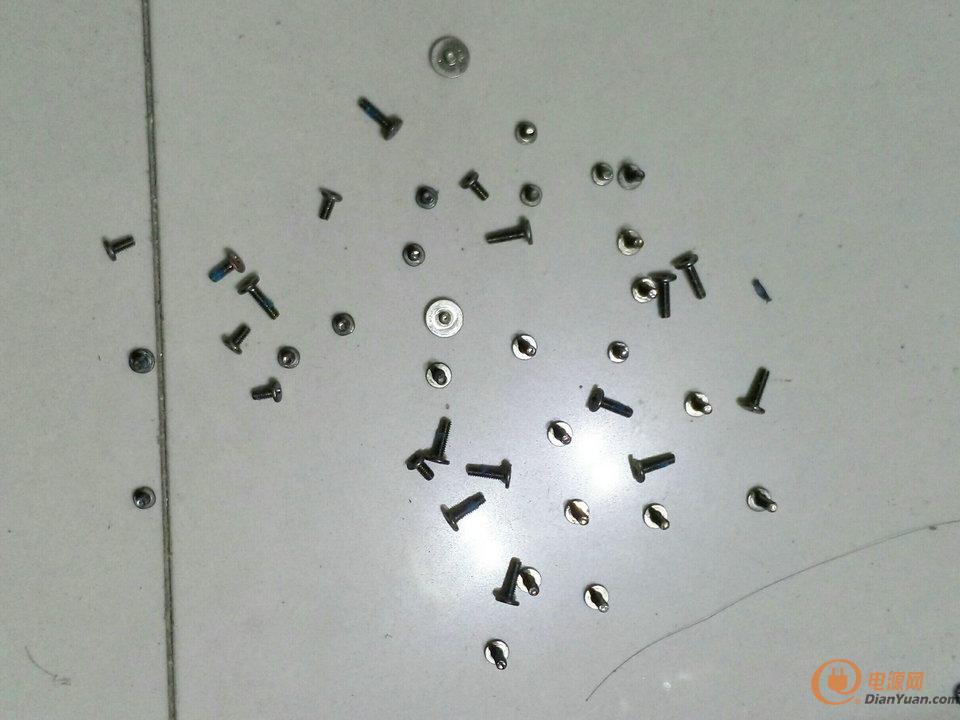

最終拆了一地的螺絲釘。全收集起來備用。
拆開。兩個。

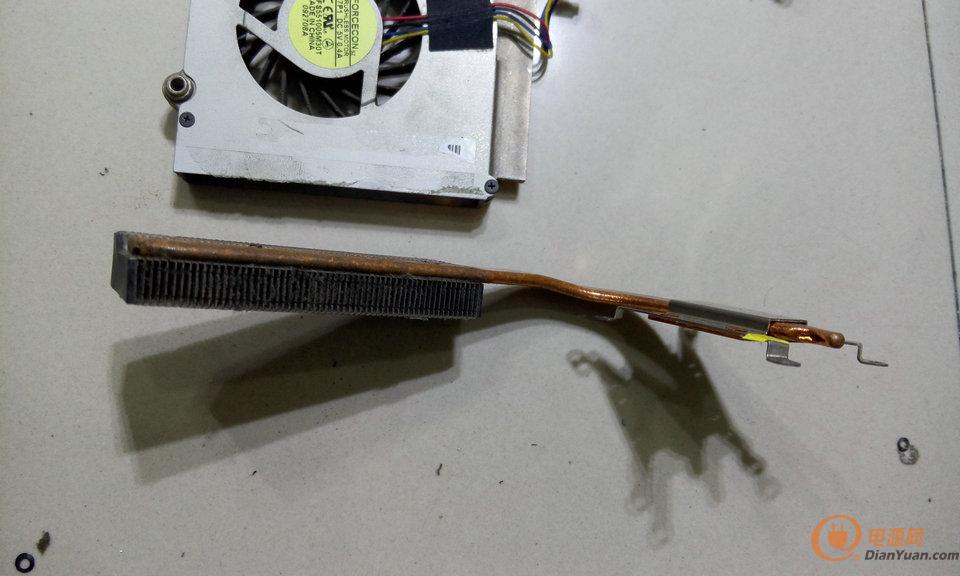

熱管雖然擠得很扁，散熱效果依然很不錯。測試兩端溫差最多4攝氏度。散熱利器啊。

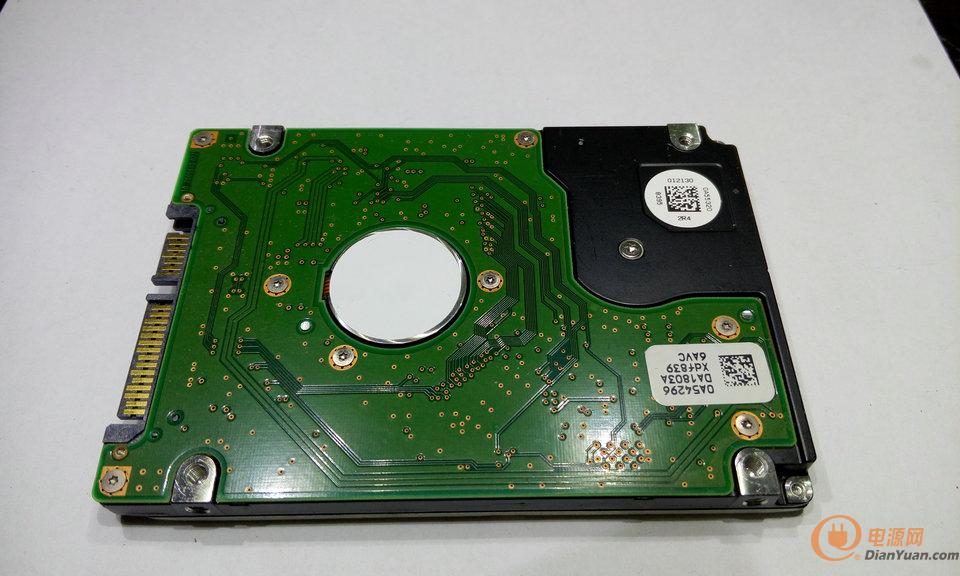

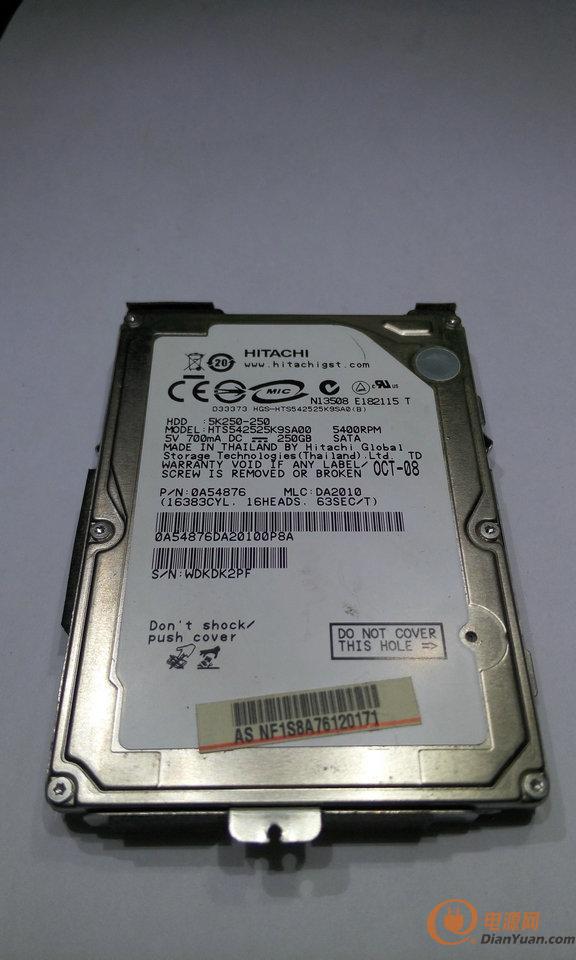

最后一個，250G硬盤的照片。已經被我做成砂輪機了?？梢栽诓饳C論壇看到那個砂輪機的帖子。
很徹底啊~~
